Антенны измерительные логопериодические ЕЛВ26

Назначение

Антенны измерительные логопериодические ЕЛВ26 (далее - антенны) предназначены для измерений плотности потока энергии электромагнитного поля - совместно с измерительными приемными устройствами и для возбуждения электромагнитного поля с заданной плотностью потока энергии - совместно с генераторами.

Описание

Принцип действия антенн основан на преобразование плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность.

Антенны представляют собой две диэлектрические пластины, содержащие логопериодические структуры, пересекающиеся под острым углом в месте расположения вибраторов высоких частот. Конструкция антенн позволяет обеспечить работу в сверхшироком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления. Антенны запитываются через коаксиальный вход типа SMA (розетка).

Для измерения параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства. Для генерации электромагнитного поля антенны подключаются к выходу генератора сверхвысоких частот (СВЧ).

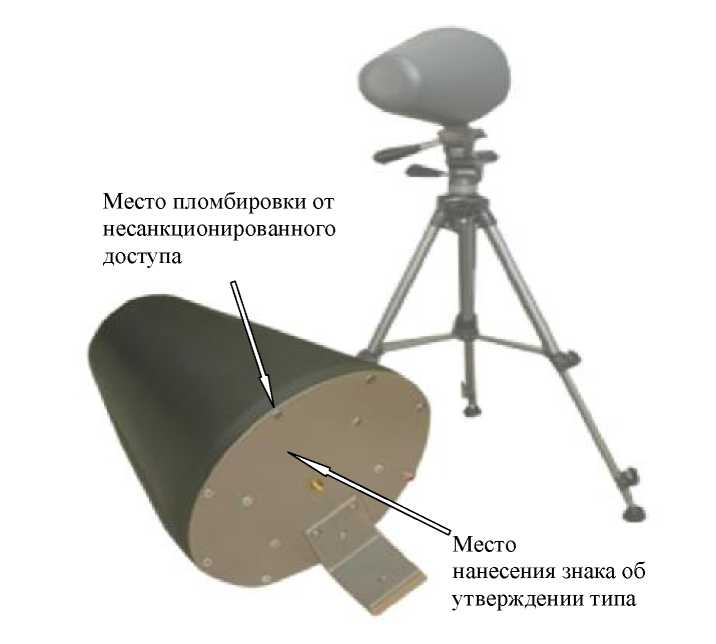

Внешний вид антенны приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 1.

Место пломбировки от несанкционированного доступа

Место нанесения знака об утверждении типа

Рисунок 1

Технические характеристики

Метрологические и технические характеристики антенн приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на шильдик с типом и заводским номером антенны методом травления (шильдик крепится к тыловой части антенны) и титульные листы руководства по эксплуатации и паспорта компьютерным способом.

Комплектность

Комплектность антенн приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом «Антенны измерительные логопериодические ЕЛВ26. Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в феврале 2008г.

Основные средства поверки:

Измеритель КСВН панорамный Р2-102 (диапазон рабочих частот от 0,01 до 2,14 ГГц, диапазон измерений КСВН от 1,03 до 5,0, погрешность измерения КСВН не более 16%);

Измеритель КСВН панорамный Р2-103 (диапазон рабочих частот от 2,0 до 8,3 ГГц, диапазон измерений КСВН от 1,05 до 5,0, погрешность измерения КСВН не более 15%);

Измеритель КСВН панорамный Р2-104 (диапазон рабочих частот от 8,15 до 18,0 ГГц, диапазон измерений КСВН от 1,07 до 5,0, погрешность измерения КСВН не более 27%);

Измеритель КСВН панорамный Р2-66 (диапазон рабочих частот от 17,44 до 25,86 ГГц, диапазон измерений КСВН от 1,05 до 5,0, погрешность измерения КСВН не более 15%);

Измеритель КСВН панорамный Р2-65 (диапазон рабочих частот от 25,86 до 37,5 ГГц, диапазон измерений КСВН от 1,05 до 5,0, погрешность измерения КСВН не более 15%);

Рабочий эталон для поверки измерительных антенн РЭИА-2 (диапазон рабочих частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой основной погрешности определения эффективной площади поверяемых антенн ±0,5 дБ);

Переход коаксиально-волноводный с волновода 11^5,5 мм на коаксиал 3,5/1,52 мм (КСВН не более 1,1, переходное ослабление не более 0,5 дБ);

Переход коаксиально-волноводный с волновода 7,2х3,4 мм на коаксиал 3,5/1,52 мм (КСВН не более 1,1, переходное ослабление не более 0,5 дБ)

Сведения о методах измерений

Антенны измерительные логопериодические ЕЛВ26. Руководство по эксплуатации.

Нормативные документы

Технические условия ЕЛКВ.464651.608.ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
