Счетчики активной электрической энергии статические СКАТ

Назначение

Счетчики активной электрической энергии статические СКАТ (далее - счетчики) непосредственного включения предназначены для учета потреблённой активной электрической энергии в однофазных и трехфазных цепях переменного тока.

Описание

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующей математической обработкой и интегрированием во времени. Измерение и математическая обработка сигналов тока и напряжения осуществляется    специализированной    микросхемой,    выдающей импульсы

пропорциональные потребленной активной электроэнергии в счетный механизм счетчика. Результаты измерения электроэнергии сохраняются в счетном механизме счетчика. Счетный механизм представляет собой электромеханическое отсчетное устройство или микроконтроллер с энергонезависимой памятью и жидкокристаллическим индикатором.

Счетчики представляют собой устройства для измерения и учета активной энергии.

Счетчики состоят из:

- датчика (-ов) тока;

- датчика (-ов) напряжения;

- блока питания;

- измерительной схемы;

- счетного механизма;

- корпуса с клеммной колодкой.

В качестве датчиков тока в счетчиках используется шунт или трансформатор тока. В качестве датчиков напряжения используется резистивный делитель.

Конструктивно счетчики выполнены в виде электронного модуля размещённого в корпусе с клеммной колодкой и крышкой клеммной колодки.

Счетчики имеют исполнения корпуса для крепления на DIN-рейку и для крепления на горизонтальную поверхность. В зависимости от исполнения корпуса счетчики имеют степень защиты от пыли и влаги IP40 или IP51.

На корпусе и крышке клеммной колодки имеются конструктивные элементы позволяющие навешивать пломбы поверителя и энергоснабжающей организации.

Счетчики имеют исполнения:

- для измерения электроэнергии в трехфазных или однофазных сетях;

- по классу точности 1 или 2 в соответствии с ГОСТ Р 52322-2005;

- по типу счетного механизма;

- с контролем мощности в нулевом проводе и без;

- по значениям базового и максимального токов;

- по типу корпуса.

Условное обозначение счётчиков имеет следующую структуру:

СКАТ - Х - ХХ - Х / Х - Х - Х - ХХ

I----- Тип корпуса:

Р1 - на DIN-рейку (однофазный);

Р2 - на DIN-рейку (трехфазный);

П1 - на вертикальную поверхность (однофазный);

П2 - на вертикальную поверхность (трехфазный).

---------- Тип датчика тока:

Ш - шунт;

Ш2 - два шунта (с контролем мощности в нулевом проводе);

ШТ - шунт и трансформатор (с контролем мощности в нулевом проводе);

Т - трансформатор тока.

-------------- Ток базовый (максимальный):

1 - 5 (40) А;

2 - 5 (50) А;

3 - 5 (60) А;

4 - 5 (80) А;

5 - 10 (100) А.

------------------- Класс точности:

1 - 1;

2 - 2.

Тип счетного механизма:

М - электромеханический;

Э - электронный.

Номер модели в соответствии с конструкторской документацией

------------------------------------------ Сеть:

1 - однофазная;

3 - трехфазная.

Счетчики предназначены для эксплуатации в бытовом и мелко-моторном секторе, устанавливаются в помещениях или закрытых шкафах имеющих дополнительную защиту от воздействия неблагоприятных факторов окружающей среды.

Внешний вид счетчиков и места навешивания пломб представлены на рисунках 1-3.

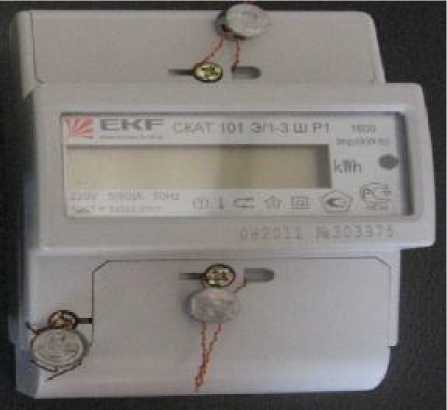

Рисунок 1- Общий вид однофазного счётчика.

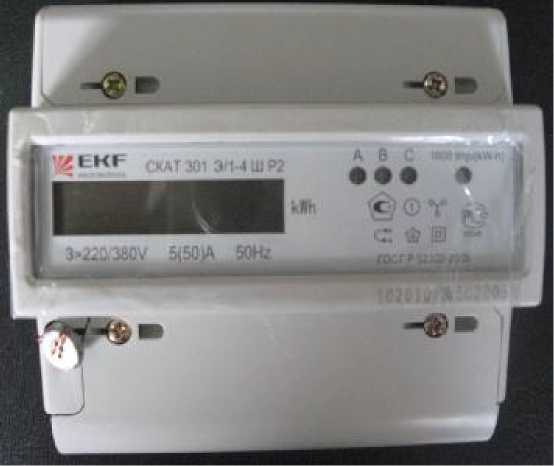

Рисунок 2. Общий вид трехфазного счетчика.

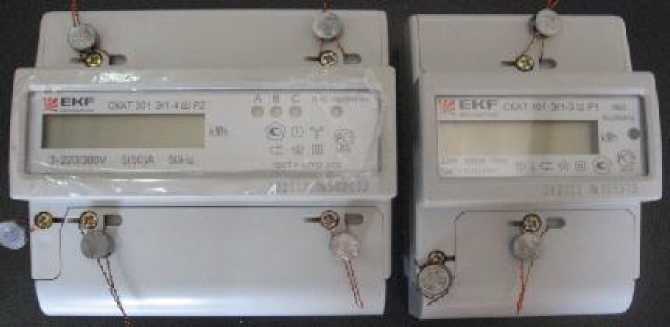

Рисунок 3. Места установки пломб

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель счетчика методом трафаретной печати и на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки счетчика входят:

- счетчик СКАТ (одно из исполнений) СКАТ.411152.001                1 шт.;

- паспорт    СКАТ.411152.001 ПС                                             1 шт.;

- коробка упаковочная                                                         1 шт.

Поверка

осуществляется согласно ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки».

Нормативные документы

ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки».

ТУ 4228-001-70039908-2007 «Счетчики активной электрической энергии статические СКАТ. Технические условия»

Рекомендации к применению

- осуществление торговли и товарообменных операций.
