Комплексы измерительно-вычислительные RMC 621, RMS 621, RMM 621
| Номер в ГРСИ РФ: | 37514-08 |
|---|---|
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
|
37514-08: Описание типа
2018-37514-08.pdf
|
Скачать | 100.4 КБ |
Для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления и других, их преобразований в значения физических величин, вычислений расхода, объема, массы, количества тепловой энергии воды и водяного пара и передачу измеренных и вычисленных значений в системыболее высокого уровня в составе теплосчетчиков, измерительных систем у поставщиков и потребителей энергоресурсов, в тепловых сетях объектов (зданий) промышленного и бытового назначения и на предприятиях различных отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37514-08 |
| Действует | по 25.07.2024 |
| Наименование | Комплексы измерительно-вычислительные |
| Модель | RMC 621, RMS 621, RMM 621 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1522bff1-6034-1ace-27b6-c030b24803cf |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.01 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 18.09.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 18.09.2018 |
| Номер сертификата | 31290 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1106 п. 09 от 18.09.201305 от 18.04.08 п.92 |
Производитель / Заявитель
Фирма "Endress+Hauser Wetzer GmbH + Co. KG", ГЕРМАНИЯ
Германия
Obere Wank 1 87484 Nesselwang Тел. +49 (8361) 3 08-0 Факс +49 (8361) 3 08-110
Поверка
| Методика поверки / информация о поверке | МП 37514-08 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
37514-08: Описание типа
2018-37514-08.pdf
|
Скачать | 100.4 КБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные RMC 621, RMS 621, RMM 621 (далее - ИВК), предназначены для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления и других, их преобразований в значения физических величин, вычислений расхода, объема, массы, количества тепловой энергии воды и водяного пара и передачу измеренных и вычисленных значений в системы более высокого уровня.
Описание
ИВК конструктивно состоит из пластмассового корпуса, внутри корпуса ИВК расположены электронные схемы, блок вычислений и блок питания, а также резервный элемент питания. Показывающее устройство (дисплей) и устройство управления могут быть расположены на передней панели корпуса или быть выполнены в отдельном корпусе для выносного монтажа. На корпусе ИВК расположены блок ввода-вывода с клеммами для присоединения первичных преобразователей и коммуникационными портами. Для расширения функциональных возможностей ИВК возможно присоединение до трех дополнительных блоков ввода-вывода.
Принцип действия ИВК состоит обработке электрических сигналов от первичных преобразователей, преобразовании их в значение физических величин и проведением вычислении в соответствии с уравнением измерением.
ИВК обеспечивает:
- преобразование частотных, частотно-импульсных, токовых (0/4-20 мА) выходных сигналов от первичных преобразователей в значение физических величин;
- преобразование сигналов от термопреобразователей сопротивления (НСХ W100=1,3850 по ГОСТ 6651-2009) в значение температуры;
- преобразование сигналов от термопар в значение температуры (только RMM 621);
- вычисление массы и количества тепловой энергии в однотрубных и закрытых системах водяного и парового теплоснабжения (только RMC 621 и RMS 621);
- контроль фазового состояния воды и пара (только RMC 621 и RMS 621);
- передачу измеренных и вычисленных значений на показывающее устройство, по интерфейсу RS-232, Ethernet (только RMM 621) и на печать;
- сохранение в архиве сообщений об ошибках и изменений в настойках ИВК;
- настройка входов, выходов, предельных значений, дисплея, ввод в действие и обслуживание с помощью устройства управления ИВК.
- программирование схемы подсоединения первичных преобразователей к конкретным входам ИВК;
- в случае отключения сетевого питания хранение накопленной информации и работу часов реального времени в течение 14 дней.

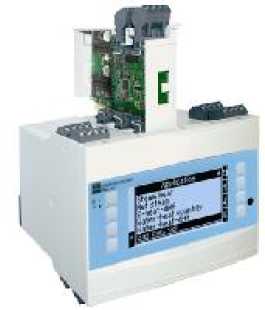

Общий вид ИВК представлен на рисунке 1.
Рисунок 1. Общий вид ИВК

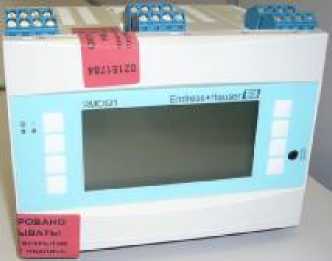

Рисунок 2. Места пломбирования ИВК
Программное обеспечение
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится во встроенной программе (Firmware) ИВК.
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование и номер версии (идентификационный номер) программного обеспечения отображается на дисплее ИВК.
Номер версии (идентификационный номер) программного обеспечения имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность ИВК (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (не влияет на функциональность и метрологические характеристики ИВК).
В ИВК предусмотрена защита от несанкционированного доступа к запрограммированным параметрам, которая обеспечивается с помощью пароля.
Программное обеспечение ИВК от непреднамеренных и преднамеренных изменений имеет уровень защиты "С" согласно МИ 3286-2010.
Идентификационные данные ПО комплексов измерительно-вычислительных RMC 621, RMS 621, RMM 621
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
RMC621 |
FCUOxxA |
не ниже V3.yy.zz |
нет доступа для отображе ния |
CRC16 |
|
RMS621 |
FCSOxxA |
не ниже V3.yy.zz |
нет доступа для отображения |
CRC16 |
|
RMM621 |
FMUOxxA |
не ниже V3.yy.zz |
нет доступа для отображе ния |
CRC16 |
Технические характеристики
|
Параметр |
RMM 621 |
RMS 621 |
RMC 621 |
|
Количество входов для подключения: - частотно-импульсные сигналы |
8 |
8 |
8 |
|
- импульсные сигналы |
8 |
8 |
8 |
|
- токовые сигналы (0/4 - 20 мА) - термопреобразователей сопротивле- |
8 |
8 |
8 |
|
ния |
8 |
8 |
8 |
|
- термопары |
6 |
- |
- |
|
Количество выходов: - импульсные выходы |
8 |
6 |
6 |
|
- дискретные выходы |
19 |
7 |
6 |
|
- токовые выходы (0/4 - 20 мА) |
8 |
6 |
6 |
|
Диапазон измерения частоты входного сигнала, Гц: | |||
|
- частотного |
от 0,01 до 18000 |
от 0,01 до 18000 |
от 0,01 до 18000 |
|
- частотно-импульсного |
от 0,01 до 18000 |
от 0,01 до 12500 |
от 0,01 до 12500 |
|
Диапазон измерений температуры при применении термопреобразователя | |||
|
сопротивления с номинальным сопротивлением, °С: | |||
|
- Pt100 |
от -200 до +800 |
от -200 до +800 |
от -200 до +800 |
|
- Pt500, Pt1000 |
от -200 до +250 |
от -200 до +250 |
от -200 до +250 |
|
Диапазон температур, °С: | |||
|
- вода |
- |
от 0 до 374 |
от 0 до 374 |
|
- перегретый пар |
- |
от 0 до 800 |
от 0 до 800 |
|
- сухой насыщенный пар |
- |
от 100 до 374 |
от 100 до 374 |
|
Диапазон давления для воды и пара, МПа |
- |
от 0 до 100 |
от 0 до 100 |
|
Диапазон измерений температур для термопар, °С: J |
от -210 до +1000 |
- |
- |
|
K |
от -200 до +1370 |
- |
- |
|
T |
от -270 до +400 |
- |
- |
|
N |
от -270 до +1300 |
- |
- |
|
B |
от 0 до +1820 |
- |
- |
|
S |
от 0 до +1768 |
- |
- |
|
R |
от -50 до +1768 |
- |
- |
|
Пределы допускаемой основной относительной погрешности измерения |
±0,01 |
±0,01 |
±0,01 |
|
частотно-импульсного входного сигнала, % | |||
|
Пределы допускаемой абсолютной погрешности измерения количества импульсов, импульс |
±1 импульс |
±1 импульс |
±1 импульс |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерения, %: | |||
|
- токового входного сигнала |
±0,1 |
±0,1 |
±0,1 |
|
- токового выходного сигнала |
±0,1 |
±0,1 |
±0,1 |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерения температуры при применении термопреобразователя сопротивления с номинальным сопротивлением, %: - Pt100 |
±0,03 |
±0,03 |
±0,03 |
|
- Pt500 |
±0,1 |
±0,1 |
±0,1 |
|
- Pt1000 |
±0,08 |
±0,08 |
±0,08 |
|
Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерения температуры при применении термопар (в диапазоне температур), %: | |||
|
J (от -100 до +1000 °С) |
±(0,15+50/ДИ) |
- |
- |
|
K (от -130 до +1370 °С) |
- |
- | |
|
T (от -200 до +400 °С) |
- |
- | |
|
N (от -100 до +1300 °С) |
- |
- | |
|
B (от 600 до +1820 °С) |
±(0,15+350/ДИ) |
- |
- |
|
S (от 0 до +1768 °С) при температуре: от 0 до +100 °С |
±(0,15+350/ДИ) |
- |
- |
|
от +100 до +1768 °С |
±(0,15+150/ДИ) | ||
|
R (от 0 до +1768 °С) при температуре: от 0 до +100 °С |
±(0,15+350/ДИ) |
- |
- |
|
от +100 до +1768 °С |
±(0,15+150/ДИ) | ||
|
Пределы допускаемой погрешности компенсации холодного спая, °С |
±2 |
- |
- |
|
Пределы допускаемой дополнительной относительной погрешности измерения частотного входного сигнала от влияния температуры окружающей среды (на каждые 10 °С), % |
±0,1 |
±0,1 |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону по- | |||
|
грешности измерения от влияния температуры окружающей среды (на каждые 10 °С), % | |||
|
- токового входного сигнала |
±0,4 |
±0,4 |
±0,4 |
|
- токового выходного сигнала - сигнала от термопреобразователя со- |
±0,1 |
±0,1 |
±0,1 |
|
противления |
±0,01 |
±0,01 |
±0,01 |
|
Пределы допускаемой относительной погрешности измерения тепловой энергии при разности температур, %: 3 °С < ЛТ < 20 °С |
- |
±2 |
±2 |
|
20 °С < ЛТ < 250 °С |
- |
±0,3 |
±0,3 |
|
Пределы допускаемой относительной погрешности измерения времени, % |
- |
±0,01 |
±0,01 |
|
Температура окружающей среды, °С |
от -20 до +60 | ||
|
Электропитание: - постоянный ток |
от 20 до 36 В | ||
|
- переменный ток |
от 90 до 253/от 20 до 28 В с частотой 50/60 Гц | ||
|
Потребляемая мощность, ВА |
от 8 до 26 | ||
|
Масса, кг, не более |
0,5 | ||
|
Габаритные размеры (ВхШхГ), мм, не более |
72 х 144 х 52 | ||
Комплектность
|
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Комплекс измерительновычислительный |
RMC 621 RMS 621 RMM 621 |
1 |
В соответствии с заказом |
|
2 |
Вспомогательные принадлежности: - материнская плата; - модуль памяти; - комплект ЗИП; - комплект доп. принадлежностей; - клеммники |
51007148 51007147 51007146 51007182 51005953-51005960 51004908-51004912 |
В соответствии с заказом | |
|
4 |
Компакт-диск с сервисной программой ReadWin2000 |
READWIN (51002298) |
1 |
В соответствии с заказом |
|
5 |
Руководство по эксплуатации |
1 |
Для соответствующего ИВК | |
|
6 |
Паспорт |
1 | ||
|
7 |
Методика поверки |
1 |
Знак утверждения типа
наносится на корпус ИВК и титульные листы руководства по эксплуатации и паспорта ИВК.
Поверка
Осуществляется по документу МП 37514-08 «Комплексы измерительно-вычислительные RMC 621, RMS 621, RMM 621. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 25.01.2008 г.
Основное поверочное оборудование:
- магазин сопротивлений Р4831, класс точности 0,02;
- калибратор вольтметр универсальный В1-28, диапазон измерения 0 - 20 мА, погрешность не более 0,02 %;
- генератор цифровой Г3-110, частота от 0 до 100 кГц, класс точности 0,01.
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации комплексов измерительно-вычислительных RMC 621, RMS 621, RMM 621.
Нормативные документы
1. ГОСТ 26.203 -81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
4. МИ 2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
5. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение торговых и товарообменных операций.
