Измерители температуры электронные HH506RA
| Номер в ГРСИ РФ: | 37531-08 |
|---|---|
| Производитель / заявитель: | Фирма "OMEGA Engineering, Inc.", США |
|
37531-08: Описание типа
2018-37531-08.pdf
|
Скачать | 93.7 КБ |
Для измерения температуры жидких, газообразных и сыпучих сред при помощи внешних термоэлектрических преобразователей в различных отраслях промышленности
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37531-08 |
| Действует | по 11.05.2024 |
| Наименование | Измерители температуры электронные |
| Модель | HH506RA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d3ae787-9537-0606-1d28-69b55df47d66 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | США |
| Примечание | 13.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Номер сертификата | 31188 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 588 п. 30 от 13.06.201305 от 18.04.08 п.110 |
Производитель / Заявитель
Фирма "OMEGA Engineering, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Stamford, Connecticut 06907-0047 P.O.Box 4047 тел. (800) 848-4286, (203) 359-1660, факс (203) 359-7700, www.omega.com
Поверка
| Методика поверки / информация о поверке | МП 37531-08 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 483 (99%) |
| Неуспешных поверок (СИ непригодно) | 5 (1 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
37531-08: Описание типа
2018-37531-08.pdf
|
Скачать | 93.7 КБ |
Описание типа
Назначение
Измерители температуры электронные HH506RA предназначены для измерений температуры жидких, газообразных и сыпучих сред при помощи внешних преобразователей термоэлектрических.
Описание
Принцип действия заключается в преобразовании сигналов термо-ЭДС от первичных преобразователей термоэлектрических (термопар) типов К, J, R, S, T, E, N в значение температуры, в соответствии с НСХ по ГОСТ Р 8.585, отображении результатов измерений на экране жидко - кристаллического (ЖК) дисплея и записи измеренной информации во внутреннюю память прибора.
Измерители температуры электронные HH506RA представляют собой переносные двухканальные микропроцессорные приборы в прямоугольных пластмассовых корпусах с ЖК-дисплеем и управляющими кнопками на передней панели.

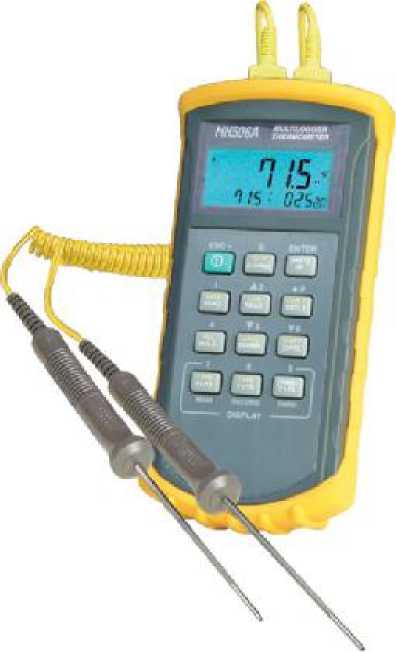

Внешний вид измерителей температуры электронных HH506RA показан на рисунке 1.
Рисунок 1
Корпус измерителей состоит из двух частей, скрученных четырьмя винтами. Во избежание несанкционированного вскрытия, одна из головок винтов, скручивающих корпус прибора, пломбируется одноразовой наклейкой.
Программное обеспечение
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер)программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HH506RA |
HH506RA.exe |
1.14 и выше |
_ |
_ |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на персональный компьютер (ПК), не является метрологически значимым и предназначено только для отображения измерительной информации на экране ПК.
Технические характеристики
Метрологические и технические характеристики измерителей температуры электрон-
ных HH506RA приведены в таблице 2. Таблица 2
|
Характеристика |
Величина |
|
Диапазон измерений температуры, °С - при работе с термопарами типа К - при работе с термопарами типа J - при работе с термопарами типа T - при работе с термопарами типа E - при работе с термопарами типа S - при работе с термопарами типа R - при работе с термопарами типа N |
от минус 200 до плюс 1372 от минус 200 до плюс 1200 от минус 200 до плюс 400 от минус 200 до плюс 1000 от 0 до плюс 1767 от 0 до плюс 1767 от минус 50 до плюс 1300 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С - при работе с термопарами типа K, J, T, E - при работе с термопарами типа N - при работе с термопарами типа R, S |
± (0,05 % (от показания) + 0,7) (в диапазоне от минус 200 °C до минус 50 °C); ± (0,05 % (от показания) + 0,3) (в диапазоне свыше минус 50 °C). ± (0,05 % (от показания) + 0,8) (в диапазоне от минус 50 °C до 0 °C); ± (0,05 % (от показания) + 0,4) (в диапазоне свыше 0 °C до плюс 1300 °C) ± (0,05 % (от показания) + 2,0) |
|
Цена единицы наименьшего разряда, °С |
0,1 |
|
Диапазон нормальной температуры, °С |
23 ± 5 |
|
Диапазон рабочей температуры, °С |
от 0 до плюс 50 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от нормальной (23 ± 5 °C) в пределах рабочей, °С |
0,1 пределов допускаемой основной погрешности |
|
Габаритные размеры (ДхШхВ), мм, не более: |
192 х 91 х 52,5 |
|
Масса, кг, не более: |
0,365 |
Лист № 3
Всего листов 4
Пределы допускаемой основной абсолютной погрешности измерителей температуры электронных HH506RA в комплекте с первичными преобразователями вычисляются по формуле 1:
Д = ±7атп 2+ ДП2 , °C (1)
где ДТП - пределы допускаемого отклонения термо-ЭДС от НСХ преобразования по
ГОСТ Р 8.585 (в температурном эквиваленте) преобразователя термоэлектрического, °C;
ДП - пределы допускаемой основной погрешности прибора, °C.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измеритель температуры электронный HH506RA |
1 | |
|
Преобразователь термоэлектрический тип «К» |
1 | |
|
CD с программным обеспечением |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Интерфейсный кабель IR2 (RS 232-C) |
1 | |
|
Футляр-подставка |
1 | |
|
Элемент питания 9 В |
1 |
Поверка
осуществляется по документу МП 37531-08 «Измерители температуры электронные HH506RA фирмы OMEGA Engineering, Inc., США. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» в январе 2008г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений и оборудования |
Характеристики |
|
Компаратор напряжения Р3003 |
диапазон напряжений от 0 до 100 мВ, КТ 0,0005 |
|
Термометр электронный лабораторный «ЛТ-300» |
диапазон измеряемой температуры от минус 50 до плюс 300 °C, ПГ ± 0,05 °C |
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные документы
1 Техническая документация фирмы-изготовителя OMEGA Engineering, Inc.
2 ГОСТ Р 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики преобразования».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Лист № 4
Всего листов 4
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
