Генераторы испытательных импульсов 4005 с мод. 4015D, 4050B, 4500E
| Номер в ГРСИ РФ: | 37630-08 |
|---|---|
| Производитель / заявитель: | Компания "Picosecond Pulse Labs", США |
|
37630-08: Описание типа
2013-37630-08.pdf
|
Скачать | 136.4 КБ |
Для определения переходных характеристик (ПХ) осциллографов с полосой пропускания до 50 ГГц в зависимости от модификации. Область применения - электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37630-08 |
| Действует | по 26.06.2018 |
| Наименование | Генераторы испытательных импульсов |
| Модель | 4005 с мод. 4015D, 4050B, 4500E |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6befb697-7218-7335-a1d0-0a861f3883a6 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.03 |
| Год регистрации | 2008 |
| Страна-производитель | США |
| Примечание | 26.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Номер сертификата | 31533 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 652 п. 13 от 26.06.201306 от 15.05.08 п.06 |
Производитель / Заявитель
Компания "Picosecond Pulse Labs", СОЕДИНЕННЫЕ ШТАТЫ
США
P.O. Box 44, Boulder, CO 80306, USA, тел. 1.303.443.1249, факс 1.303.447.2236
Поверка
| Методика поверки / информация о поверке | OPS-3190011 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
37630-08: Описание типа
2013-37630-08.pdf
|
Скачать | 136.4 КБ |
Описание типа
Назначение
Генераторы испытательных импульсов 4005, 4015D, 4050В, 4500Е (далее -генераторы) предназначены для определения переходных характеристик (ПХ) осциллографов с полосой пропускания до 50 ГГц в зависимости от модели.
Описание
Конструктивно генераторы состоят из двух частей (кроме модели 4500Е): генератора, смонтированного в корпусе и выносного формирователя. Для соединения генератора и формирователя используется коаксиальный кабель 50 Ом. Генератор модели 4500Е выполнен в виде моноблока.
Принцип действия основан на формировании импульсов с очень быстрым временем нарастания. На передней панели прибора находятся органы управления: переключатель питания, переключатели частоты следования импульсов, переключатель запуска однократного импульса и 4 переключателя времени задержки. Также на передней панели находятся разъемы выхода синхроимпульса и входа внешней синхронизации. На задней панели генераторов находится разъем для подключения шнура питания и для генераторов 4050В, 4500Е кабель-перемычка внутренней линии разряда.
По устойчивости к климатическим и механическим воздействиям приборы соответствуют 3 группе ГОСТ 22261-94.
Внешний вид генераторов представлен на рисунках 1 - 4.

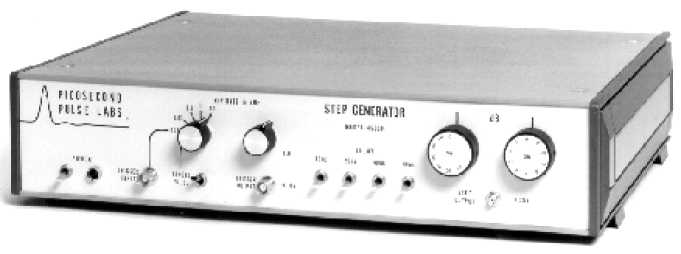

Рисунок 1. Внешний вид генераторов 4005.

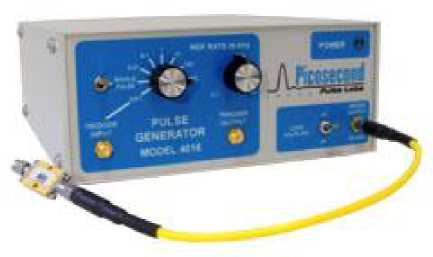

Рисунок 2. Внешний вид генераторов 4015D.

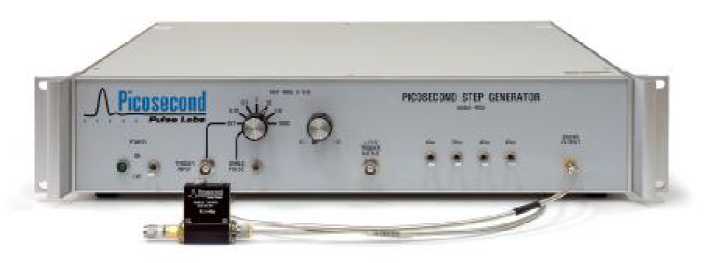

Рисунок 3. Внешний вид генераторов 4050B.

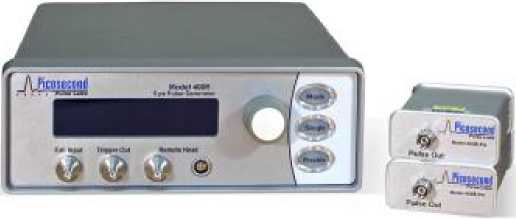

Рисунок 4. Внешний вид генераторов 4500E.
Технические характеристики
|
Характеристики/модель |
4005 |
4015D |
4050В |
4500Е |
|
( |
Основной выход | |||
|
Амплитуда на нагрузке 50 Ом, не менее, В |
0,4; 1; 4 |
4 |
9 |
30 |
|
Полярность импульса |
Отрицательная |
Отрицательная |
Положительная |
Положительная |
|
Частота повторения импульсов |
0,1 Гц.1 МГц |
1 Гц.1 МГц |
1 Гц.1 МГц |
1 Гц.100 кГц |
|
Длительность фронта импульса, не более, пс |
11 |
15 |
50 |
125 |
|
Длительность импульса, нс |
16 |
5 |
10 |
20 |
|
Выброс и неравномерность вершины импульса на интервале 3*Тф, не более, % |
10 |
10 |
5 |
3 |
|
Неравномерность вершины импульса: на интервале от 3*Тф до 1 нс, не более, % на интервале от 1 нс до 10 нс, не более, % |
5 2 |
5 2 |
2 1 |
2 2 |
|
Выходное сопротивление, Ом |
50 | |||
|
Синхровыход | ||||
|
Амплитуда на нагрузке 50 Ом, В |
0,4 |
2 |
10 |
10 |
|
Полярность импульса |
положительная | |||
|
Задержка основного импульса относительно синхроимпульса |
Не менее 60 нс |
Не менее 60 нс |
0.110 нс с шагом 10 нс |
0.110 нс с шагом 10 нс |
|
Нестабильность временного положения импульса (джиттер), среднеквадратичное значение, не более, пс |
1,5 | ||
|
Уровень внешнего сигнала синхронизации, В |
полярность положительная 1,5 | ||
|
Питание от сети переменного тока: |
напряжение 230 В, частота от 50 до 60 Гц | ||
|
Потребляемая мощность, не более, ВА |
22 | ||
|
Габаритные размеры, не более, мм: | |||
|
длина |
76 |
97 |
89 |
|
ширина |
19 |
213 |
432 |
|
высота |
254 |
262 |
330 |
|
Масса, не более, кг |
3,6 |
6,8 | |
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации.
Комплектность
|
Наименование |
Количество |
Примечание |
|
Г енераторы испытательных импульсов 4005 (4015D, 4050В, 4500Е) |
1 шт. |
Модификация по заказу |
|
Формирователь: для 4005 для 4015D и 4050D |
1.. .3 шт. 1 шт. |
По заказу |
|
50-омный коаксиальный кабель с разъемами SMA (кроме 4500Е) |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Внешний аттенюатор |
- |
По заказу |
|
Фильтр времени нарастания (25пс, 50 пс, 150 пс, 250 пс, 1нс): 5925-110-25 PS, 5925110-50 PS, 5925-110-150 PS, 5925-110-250 PS, 5925-110-1.00 NS |
- |
По заказу |
|
Руководство по эксплуатации OPS-3190011 РЭ |
1 экз. | |
|
Методика поверки OPS-3190011 МП |
1 экз. |
Поверка
проводится в соответствии с документом OPS-3190011 МП «Генераторы испытательных импульсов 4005, 4015D, 4050В, 4500Е. Методика поверки», разработанному и утвержденному ФГУП "ВНИИФТРИ" в январе 2008 г.
Основное поверочное оборудование:
- Осциллограф стробоскопический WaveExpert с модулями ST-20 (время нарастания 18 пс; полоса пропускания 20 ГГц), SE-50 (время нарастания 8 пс; полоса пропускания 50 ГГц), максимальное входное напряжение (пиковое значение) 2 В, пределы допускаемой относительной погрешности измерения напряжения ± 1 % , входное сопротивление 50 Ом, пределы допускаемой относительной погрешности измерения временных интервалов 1x10-4 %;
- Аттенюаторы SA50-03 (ослабление 3 дБ), SA50-06 (ослабление 6 дБ), SA50-10
(ослабление 10 дБ), SA50-20 (ослабление 20 дБ), полоса пропускания 50 ГГц.
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация «Picosecond Pulse Labs», США.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
