Корректоры СПГ762

Назначение

Корректоры СПГ762 предназначены для измерения электрических сигналов, соответствующих параметрам технических газов различного состава, транспортируемых по трубопроводам.

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета метана, этана, пропана, н-бутана, и-бутана, н-пентана, и-пентана, гексана, азота, аргона, аммиака, водорода, гелия-4, диоксида углерода, моноксида углерода, кислорода, этилена, сероводорода и их смесей (в том числе, доменного и коксового газов), ацетилена, воздуха, неона, пропилена, хлора и природного газа.

Описание

Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления, разности давлений и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Корректоры обеспечивают обслуживание до двенадцати трубопроводов. Непосредственно к корректору могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R. Посредством адаптеров АДС97, подключаемых по адаптерному интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров.

Выпускается четыре модификации корректоров: 762.1, 762.2, 762.3 и 762.4, различающиеся между собой параметрами электропитания и количеством коммуникационных портов. Электропитание корректоров модификаций 762.1, 762.2 осуществляется напряжением переменного тока ~220 В, 50 Гц; модификаций 762.3, 762.4 - напряжением 12 В постоянного тока. Модификации 762.2, 762.3, 762.4 отличаются от 762.1 наличием адаптерного (второго) коммуникационного порта RS485.Модификация 762.4 дополнительно оборудуется сетевым интерфейсом Ethernet и беспроводным интерфейсом Bluetooth.

Общий вид и схема пломбирования корректоров показаны на рисунке 1.

Знак утверждения типа

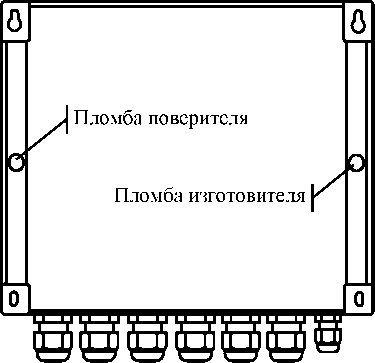

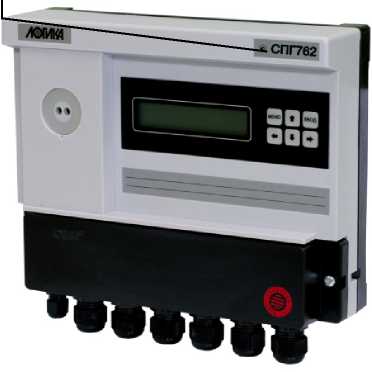

Рисунок 1 - Общий вид и схема пломбирования (вид сзади) корректоров СПГ'762

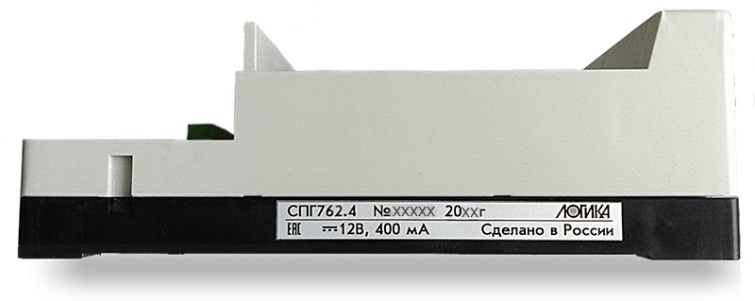

Рисунок 2 - Вид сбоку

Обозначение корректора наносится на лицевую панель справа от знака утверждения типа (рисунок 1). Код модификации и заводской номер, однозначно идентифицирующий каждый экземпляр корректора, наносятся в цифровом формате на табличку из полимерного, устойчивого к истиранию материала, размещенную на правой боковой панели корректора (рисунок 2).

Программное обеспечение (ПО)

корректоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики корректоров СПГ762

Таблица 3 - Технические характеристики корректоров СПГ'762

Таблица 4 - Показатели надежности корректоров СПГ762

Знак утверждения типа

наносится на лицевой панели корректора методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Комплектность

Таблица 5 - Комплектность

Сведения о методах измерений

Приведены в документе РАЖГ.421412.027 РЭ "Корректоры СПГ762. Руководство по эксплуатации", раздел 7 "Подготовка к работе и порядок работы".

Нормативные документы

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования;

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования;

ГОСТ 8.586.3-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования;

ГОСТ 8.586.4-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования;

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений;

ГОСТ Р 8.740-2023 Государственная система обеспечения единства измерений. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения;

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;

ГОСТ Р 70927-2023 Газ природный. Методы расчета физических свойств. Вычисление коэффициента сжимаемости в области низких температур;

ГСССД МР 118 - 05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей;

ТУ 4217-058-23041473-2007 «Корректоры СПГ762. Технические условия».
