Трансформаторы напряжения НКФ-110-06
| Номер в ГРСИ РФ: | 37749-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
Для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 110 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ. Область применения: коммерческий учет электрической энергии, системы электрической защиты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37749-13 |
| Действует | по 23.04.2024 |
| Наименование | Трансформаторы напряжения |
| Модель | НКФ-110-06 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c944b234-b073-4e71-b88f-19f36e5f66c6 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 29.05.2013 утвержден вместо 37749-08 |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 530 п. 09 от 29.05.201306 от 15.05.08 п.128 |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", РОССИЯ, г.Москва
Россия
105023, ул.Электрозаводская, 21, тел.(495) 777-82-05, факс 963-11-19, E-mail: info@elektrozavod.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 100 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
37749-13: Описание типа
2018-37749-13.pdf
|
Скачать | 91.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НКФ-110-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 110 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.
Описание
Трансформаторы напряжения НКФ-110-06 состоят из:
- магнитопровода, выполненного из электротехнической стали,
- первичных и вторичных обмоток с высоковольтной изоляцией;
- конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

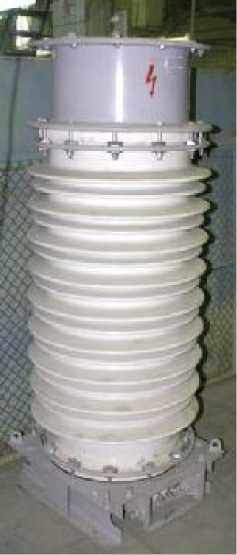

Общий вид трансформаторов напряжения НКФ-110-06 показан на рисунке 1.
Рисунок 1 - Фотография общего вида трансформаторов напряжения НКФ-110-06
Технические характеристики
Основные метрологические характеристики трансформаторов напряжения НКФ-110-06 указаны в таблице 1 и таблице 2.
Таблица 1 - Номинальные напряжения
|
Номинальное напряжение первичной обмотки, В |
Номинальные напряжения вторичных обмоток, В | ||
|
110000:^3 |
Основной вторичной I |
Основной вторичной II |
Дополнительной |
|
100:^3 |
100:^3 |
100 | |
|
Примечание - По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными напряжениям вторичных обмоток, отличающимися от значений, указанных в данной таблице. | |||
Таблица 2 - Номинальные мощности
|
Номинальная мощность вторичных обмоток в классах точности, ВА |
Мощность предельная, ВА | |||||
|
Основной I |
Основной II |
Дополнительной | ||||
|
0,2 |
0,2 |
0,5 |
1,0 |
3,0 |
3 Р | |
|
100 |
100 |
200 |
400 |
500 |
600 |
2000 |
|
Примечания - Класс точности 0,2 обмотки основной I гарантируется при одновременной нагрузке обмоток: основной I до 100 ВА и основной II до 400 ВА; - По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными мощностями, отличающимися от значений, указанных в данной таблице 1. | ||||||
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - М1 по ГОСТ 17516.1.
Условия транспортирования и хранения - по ГОСТ 23216-78 и 15150-69.
Климатическое исполнение - У1, ХЛ1 и Т1 по ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000 м. По согласованию с заказчиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м.
Габаритные размеры (длина х ширина х высота), мм - 705 х 705 х 1825 (705 х 705 х 2000).
Масса - 660 (800) кг.
Вероятность безотказной работы - 0,98.
Средний срок службы - 30 лет.
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения НКФ-110-06 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации 1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке приведен в таблице 2. Таблица 3
|
Тип прибора |
Основные метрологические характеристики |
|
1 |
2 |
|
Трансформатор напряжения NVOS-110 |
Номинальное напряжение первичной обмотки, кВ: 110/V3 Номинальное напряжение вторичной обмотки, В: 100/^3; 100 Класс точности: 0,05 |
|
Прибор сравнения КНТ-03 |
Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A). |
|
Магазин нагрузки трансформаторов напряжения МНТН 100/2 |
Номинальные величины нагрузки, В^А: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4. |
|
Магазин нагрузки трансформаторов напряжения МНТН 57.7/2 |
Номинальные величины нагрузки, В^А: от 25 до 200; Предел допускаемой основной относительной погрешности, % ± 4. |
|
Примечание 1. А - значение измеряемой погрешности. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения НКФ-110-06 указаны в документе «Трансформатор напряжения НКФ-110-06, НКФ-220-06. Руководство по эксплуатации. БТЛИ.670112.041 РЭ».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
3. БТЛИ.671243.004 ТУ «Трансформатор напряжения серии НКФ-110-06, НКФ-220-06.
Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
