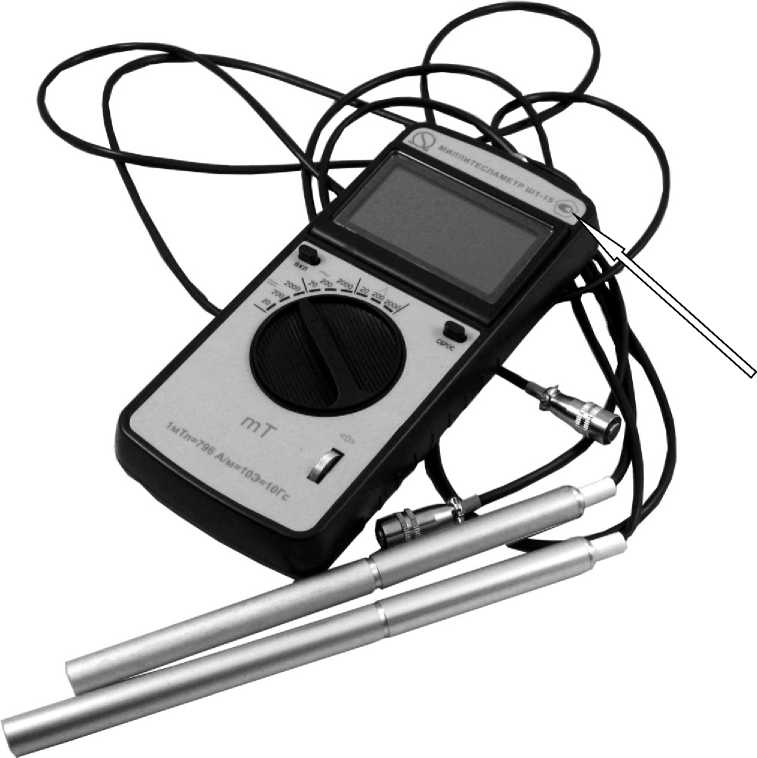

Миллитесламетры Ш1-15У

Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения импульсного магнитного поля, мТл, для исполнений:

- Ш1-15У (на пределах измерений 20, 200 и 2000 мТл),

от 0,1  до 1999

- Ш1-15У-01 (на пределах измерений 2, 20 и 200 мТл),

от 0,01 до 199,9

- Ш1-15У-06 (на пределах измерений 20, 200 и 600 мкТл),

от 0,1  до 600 мкТл

- Ш1-15У-02 (на пределах измерений 200 мТл, 2000 мТл, 20 Тл)

от 1    до 1999

диапазон индикации значений (Ш1-15У-02)

от 2,0 до 19,99 Тл

Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для исполнений:

- Ш1-15У-03 (на пределах измерений 20, 200 и 2000 мТл),

от 0,1  до 1999

- Ш1-15У-04 (на пределах измерений 2, 20 и 200 мТл),

от 0,01 до 199,9

- Ш1-15У-05 (на пределах измерений 20, 200 и 600 мкТл)

от 0,1  до 600 мкТл

Рабочий диапазон частот переменного магнитного поля, Гц:

- при измерении амплитудного значения магнитной индукции,

от 0,2 до 10000

- при измерении среднеквадратичного значения магнитной индукции

от 20 до 10000

Длительность фронта импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля по уровню 0,1-0,9, мс

от 0,2 до 2000

Пределы допускаемой относительной погрешности измерений   магнитной   индукции   постоянного

магнитного поля, %

До = ±[2,0 + 0,1-(Вп/Ви-1)],     (1)

Где Вп- верхнее значение показаний на каждом пределе измерений миллитесламетра, мТл;

Ви - измеренное значение (показание миллителсметра), мТл

Пределы допускаемой относительной погрешности измерений среднеквадратичного значения магнитной индукции переменного магнитного поля, %

- в диапазоне частот от 20 до 1000,

ДоСр.кв =±[2,5 + 0,2 - (Вп/Ви -1)]   (2)

- в диапазоне частот от 1000 до 10000 Гц

Д’оср.» =±[|°с,,„|+5,0 - (f-1)]      (3)

Где До ср.кв - значение относительной погрешности           измерений,

рассчитанное по формуле (2), %

f - числовое значение частоты переменного   магнитного   поля,

выраженное в кГц

Пределы допускаемой относительной погрешности измерений среднеквадратичного значения магнитной индукции переменного магнитного поля, %

- в диапазоне частот от 20 до 1000,

Доа =±[5,0 + 0,5 - (Вп/Ви -1)]     (4)

- в диапазоне частот от 1000 до 10000 Гц

Д'о, = ± До,|+5,0 - (f-1)]        (5)

Где До а - значение относительной погрешности           измерений,

рассчитанное по формуле (4), % f - числовое значение частоты

переменного   или   импульсного

магнитного поля, выраженное в кГц

Напряжение на аналоговом выходе при верхних значениях показаний миллитесламетра на каждом пределе измерений, В

не менее 1,0 и не более 1,4

Напряжение питания, В:

- от встроенного источника питяния,

от 7,8 до 10,0

- от сети переменного тока частотой (50 ± 1) Гц (выходное напряжение блока питания (9 ± 1) В)

от 198 до 242

Ток, потребляемый от встроенного источника питания, мА, не более

20

Мощность, потребляемая от сети, ВА, не более

1

Время установления рабочего режима миллитесламетра, с, не более

5

Продолжительность непрерывной работы, ч, не менее

- от встроенного источника питания (полностью заряженной батареи),

8

- от сети переменного тока

8

Габаритные размеры, мм, не более

- электронного блока (длина x ширина x высота)

186 x 86 x 35

- измерительного зонда «С» (диаметр x длина)

12 x 175

- измерительного зонда «М» (диаметр x длина)

12 x 200

- измерительного зонда «С1» (диаметр x длина)

12 x 175

- измерительного зонда «М1» (диаметр x длина)

12 x 200

- измерительного зонда «С2» (диаметр x длина)

11 x 30

- блока питания (длина x ширина x высота)

110 x 90 x 60

Длина кабеля для подсоединения измерительного зонда к электронному блоку миллитесламетра, м, не менее

1,5

Размеры рабочей части, мм, не более:

- измерительного зонда «С» (диаметр x длина)

5 x 80

- измерительного зонда «М» (ширина x толщина x длина)

6,0 x 1,5 x 110

- измерительного зонда «С1» (диаметр x длина)

5 x 85

- измерительного зонда «М1» (ширина x толщина x длина)

8 x 3 x 110

- измерительного зонда «С2» (диаметр x длина)

11 x 25

Масса миллитесламетра, кг, не более,

1

в то числе:

- блока электронного,

0,4

- каждого измерительного зонда,

0,008

- блока питания

0,4

Средняя наработка на отказ, ч, не менее

12500

Среднее время восстановления работоспособности, ч, не более

4

Средний срок службы, лет, не менее

5

Рабочие условия применения:

- температура окружающего воздуха, °С

от 5 до 40

- относительная влажность воздуха, %

до 90 при 25 °С

- атмосферное давление, кПа

от 70 до 106,7

Рабочие   условия   применения   и   предельные   условия

транспортирования

Группа 3 по ГОСТ 22261

Наименование

Обозначение

Количество

Блок электронный

АВНР.411175.001 - **

1 шт.

Зонд измерительный «С»

АВНР.411511.001 1)

1 шт.

Зонд измерительный «С 1»

АВНР.411511.003 2)

1 шт.

Зонд измерительный «М»

АВНР.411511.002 1)

1 шт.

Зонд измерительный «М1»

АВНР.411511.004 2)

1 шт.

Зонд измерительный «С2»

АВНР.411511.005 3)

1 шт.

Футляр

АВНР.411915.001

1 шт.

Блок питания

БПС 9-0,35

1 шт.

Миллитесламетры Ш1-1У. Руководство по эксплуатации

АВНР.411175.001 РЭ

1 экз.

Миллитесламетры Ш1-15У. Методика поверки

АВНР.411175.011 МП

1 экз.

Свидетельство о первичной поверке

1 экз.

Примечания

1 В обозначении блока электронного звездочка (**) означает номер исполнения.

2 По согласованию с заказчиком комплект поставки миллитесламетра может отличаться от указанного в таблице.

3 По требованию заказчика в комплект поставки миллитесламетра могут входить

измерительные зонды специальной формы.

1) Поставляется с миллитесламетрами Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04.

2) Поставляется по заявке заказчика с миллитесламетрами Ш1-15У-03, Ш1-15У-04.

Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.

3) Поставляется с миллитесламетрами Ш1-15У-05, Ш1-15У-06.
