Приборы цифровые измерительные щитовые РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223, А3-Р224, А3-Р232, А3-Р233, А3-Р234, Ч3-Р301, Ф2-Р401
| Номер в ГРСИ РФ: | 37752-08 |
|---|---|
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Для измерения параметров электрических сигналов в цепях постоянного и переменного тока, а именно: силы тока, электрического напряжения, разности фаз, частоты. Область применения: предприятия и организации различных отраслей, проводящие контроль параметров электрических сигналов в цепях постоянного или переменного электрического тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37752-08 |
| Действует | по 27.04.2028 |
| Наименование | Приборы цифровые измерительные щитовые |
| Модель | РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223, А3-Р224, А3-Р232, А3-Р233, А3-Р234, Ч3-Р301, Ф2-Р401 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6e1fca3f-0c64-d30e-7cd9-b18792ff4e97 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | СТО 20883295-001-2007 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 13.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Номер сертификата | 31517 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 588 п. 14 от 13.06.201306 от 15.05.08 п.131 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА"), г. Екатеринбург
Россия
620027, ул.Марата, 17, тел.(3432) 45-64-18, факс 45-38-17, www.mikroakustika.ru, 620041, ул.Уральская, 27, E-mail: akustika@etel.ru
Поверка
| Методика поверки / информация о поверке | МП 20883295-001-2007 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 391 (92%) |
| Неуспешных поверок (СИ непригодно) | 32 (8 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
37752-08: Описание типа
2024-37752-08-1.pdf
|
Скачать | 422.4 КБ | |
|
37752-08: Методика поверки
2023-mp37752-08.pdf
|
Скачать | 94.9 КБ |
Описание типа
Назначение
Приборы цифровые измерительные щитовые РМ (далее - приборы) предназначены для измерений параметров электрических сигналов в цепях постоянного и переменного тока, а именно: силы тока, электрического напряжения, разности фаз, частоты.
Описание
Принцип действия приборов основан на преобразовании измеряемой величины в цифровой код, обработке информации об измеряемом параметре электрического сигнала и индикации на светодиодном индикаторе результатов измерения.
Конструктивно приборы представляют собой квадратные показывающие приборы с круглым корпусом из ударопрочного полистирола. Приборы крепятся на щит с помощью двух болтов. Питание приборов осуществляется от сети напряжением 220 В, частотой 50 Гц.
Предусмотрен выпуск 26 модификаций приборов. Модификации отличаются друг от друга измеряемыми параметрами электрического сигнала, пределами измерений и пределами допускаемой основной погрешности. Обозначения и отличия модификаций указаны в разделе Метрологические и технические характеристики.
Вольтметр (и другие СИ аналогичного вида)
Измеритель разности фаз Частотомер электронно-счётный

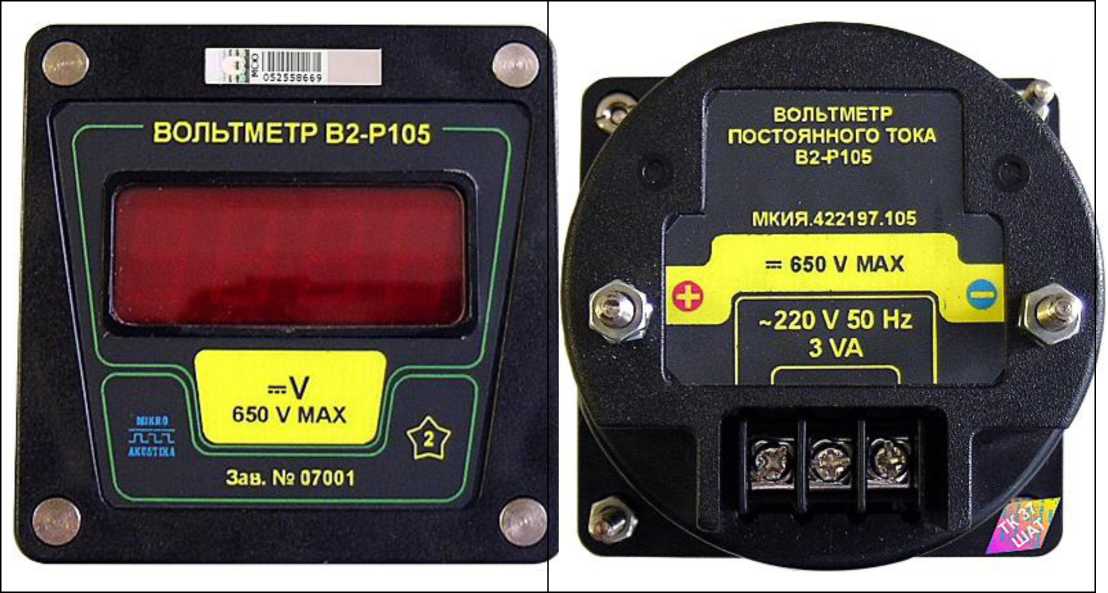

Рисунок 1. Внешний вид приборов
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Милливольтметр постоянного тока В2-Р 101 | ||||||
|
Напряжение постоянного тока, мВ |
от 0 до 199,9 | |||||
|
Вольтметр постоянного тока В2-Р 102 | ||||||
|
Напряжение постоянного тока, В |
от 0 до 1,999 | |||||
|
Вольтметр постоянного тока В2-Р 103 | ||||||
|
Напряжение постоянного тока, В |
от 0 до 19,99 | |||||
|
Вольтметр постоянного тока В2-Р 104 | ||||||
|
Напряжение постоянного тока, В |
от 0 до 199,9 | |||||
|
Вольтметр постоянного тока В2-Р 105 | ||||||
|
Напряжение постоянного тока, В |
от 0 до 650 | |||||
|
Пределы основной допускаемой погрешности измерения напряжения постоянного тока, % |
8 = ± где Uk - верхний U - измеренное |
0,2 + 0,02 предел и значение |
6 < зм на |
Uk и ере пря |
-1 2 ний [жен |
1 ., вольтметра; ия. |
|
Милливольтметр переменного тока В3-Р 151 | ||||||
|
Напряжение переменного тока, мВ |
от 0 до 199,9 | |||||
|
Вольтметр переменного тока В3-Р 152 | ||||||
|
Напряжение переменного тока, В |
от 0 до 1,999 | |||||
|
Вольтметр переменного тока В3-Р 153 | ||||||
|
Напряжение переменного тока, В |
от 0 до 19,99 | |||||
|
Вольтметр переменного тока В3-Р 154 | ||||||
|
Напряжение переменного тока, В |
от 0 до 199,9 | |||||
|
Вольтметр переменного тока В3-Р 155 | ||||||
|
Напряжение переменного тока, В |
от 0 до 650 | |||||
|
Пределы основной допускаемой погрешности измерения напряжения переменного тока, % |
8=± где Uk - верхний U - измеренное |
' 0,5 + 0,05 _ предел и значение |
Л 3 < зм на |
Uk и ере пря |
-'). ний [жен |
1 , вольтметра; ия. |
|
Миллиамперметр постоянного тока А2-Р 201 | ||||||
|
Сила постоянного тока, мА |
от 0 до 1,999 | |||||
|
Миллиамперметр постоянного тока А2-Р 202 | ||||||
|
Сила постоянного тока, мА |
от 0 до 19,99 | |||||
|
Миллиамперметр постоянного тока А2-Р 203 | ||||||
|
Сила постоянного тока, мА |
от 0 до 199,9 | |||||
|
Амперметр постоянного тока А2-Р 204 | ||||||
|
Сила постоянного тока, А |
от 0 до 1,999 | |||||
|
Амперметр постоянного тока с наружным шунтом А2-Р 212 | ||||||
|
Сила постоянного тока, А |
от 0 до 19,99 | |||||
|
Амперметр постоянного тока с наружным шунтом А2-Р 213 | ||||||
|
Сила постоянного тока, А |
от 0 до 199,9 | |||||
|
Амперметр постоянного тока с наружным шунтом А2-Р 214 | ||||||
|
Наименование характеристики |
Значение характеристики | ||||
|
Сила постоянного тока, А |
от 0 до 1999 | ||||
|
Пределы основной допускаемой погрешности измерения силы постоянного тока, % |
8=± где 1к - верхний I - измеренное з] |
Г ( 0,2 + 0,02 _ V предел изм начение то |
6 I ере ка. |
_ А ний |
, гока; |
|
Миллиамперметр переменного тока А3-Р 221 | |||||
|
Сила переменного тока, мА |
от 0 до 1,999 | ||||
|
Миллиамперметр переменного тока А3-Р 222 | |||||
|
Сила переменного тока, мА |
от 0 до 19,99 | ||||
|
Миллиамперметр переменного тока А3-Р 223 | |||||
|
Сила переменного тока, мА |
от 0 до 199,9 | ||||
|
Амперметр переменного тока А3-Р 224 | |||||
|
Сила переменного тока, А |
от 0 до 1,999 | ||||
|
Амперметр переменного тока с наружным шунтом А3-Р 232 | |||||
|
Сила переменного тока, А |
от 0 до 19,99 | ||||
|
Амперметр переменного тока с наружным шунтом А3-Р 233 | |||||
|
Сила переменного тока, А |
от 0 до 199,9 | ||||
|
Амперметр переменного тока с наружным шунтом А3-Р 234 | |||||
|
Сила переменного тока, А |
от 0 до 1999 | ||||
|
Пределы основной допускаемой погрешности измерения силы переменного тока, % |
8=± где 1к - верхний I - измеренное з] |
0,5 + 0,05 _ V предел изм начение то |
3 I ере ка. |
-1)_ ний |
, тока; |
|
Частотомер электронно-счётный Ч3-Р 301 | |||||
|
Частота переменного напряжения, Гц |
от 10 до 999,9 | ||||
|
Пределы основной допускаемой погрешности измерения частоты переменного тока, % |
± 0,1 | ||||
|
Измеритель разности фаз Ф2-Р 401 | |||||
|
Угол фазового сдвига между двумя переменными напряжения, градус |
от 0 до 360 | ||||
|
Пределы основной допускаемой погрешности измерения угла фазового сдвига между двумя переменными напряжениями, градус |
± 1 | ||||
|
Пределы допускаемой дополнительной относительной погрешности, при отклонении температуры окружающего воздуха от нормальной в диапазоне рабочих условий применения, % |
для приборов, кроме измерителя разности фаз ±0,05 на 10 оС; для измерителя разности фаз ± 0,5 на 10 оС. | ||||
|
Электропитание приборов — сеть переменного тока напряжением 220 В, частотой 50 Гц. | |||||
|
Средняя наработка прибора на отказ, ч, не менее |
8000 | ||||
|
Установленный средний срок службы, лет, не менее |
8 | ||||
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры приборов, мм, не более |
80x80x75 |
|
Масса, кг, не более |
0,20. |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
группа 4 по ГОСТ 22261-94 от минус 10 до плюс 55 90 при температуре плюс 30°С от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность прибора.
Комплектность
|
Наименование изделия |
Обозначение |
Количество |
|
Вольтметры (милливольтметры) постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105 | ||
|
1. Вольтметр (милливольтметр) постоянного тока В2-Р 10_ |
МКИЯ.422198.10_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Вольтметры (милливольтметры) цифровые щитовые постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации. |
В2-Р 10 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154, В3-Р 155 | ||
|
1. Вольтметр (милливольтметр) переменного тока В2-Р 10_ |
МКИЯ.422198.15_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации. |
В3-Р 15 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Наименование изделия |
Обозначение |
Количество |
|
Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204 | ||
|
1. Амперметр (миллиамперметр) постоянного тока А2-Р 20_ |
МКИЯ.422198.20_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации. |
А2-Р 20 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214 | ||
|
1. Амперметр постоянного тока с наружным шунтом А2-Р 21_ |
МКИЯ.422198.21_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуатации. |
А2-Р 21 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224 | ||
|
1. Амперметр (миллиамперметр) переменного тока А3-Р 22_ |
МКИЯ.422198.22_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации. |
А3-Р 22 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234 | ||
|
1. Амперметр переменного тока с наружным шунтом А3-Р 23_ |
МКИЯ.422198.23_ |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации. |
А3-Р 23 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Наименование изделия |
Обозначение |
Количество |
|
Частотомер электронно-счетный Ч3-Р 301 | ||
|
1. Частотомер электронно-счетный Ч3-Р 301 |
МКИЯ.422198.301 |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации. |
Ч3-Р 301 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
|
Измеритель разности фаз Ф2-Р 401 | ||
|
1. Измеритель разности фаз Ф2-Р 401 |
МКИЯ.422198.401 |
1 |
|
2. Набор крепёжных деталей для крепления прибора на щите |
1 | |
|
3. Транспортная тара |
1 | |
|
4. Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации. |
Ф2-Р 401 РЭ |
1 |
|
5. Приборы цифровые измерительные щитовые РМ. Методика поверки |
МП 20883295-001-2007 |
1 |
Сведения о методах измерений
В2-Р 10 РЭ «Вольтметры (милливольтметры) цифровые щитовые постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации»
В3-Р 15 РЭ «Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации»
А2-Р 20 РЭ «Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации»
А2-Р 21 РЭ «Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуатации»
А3-Р 22 РЭ «Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации»
А3-Р 23 РЭ «Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации»
Ч3-Р 301 РЭ «Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации»
Ф2-Р 401 РЭ «Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации»
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
МП 20883295-001-2007 «Приборы цифровые измерительные щитовые РМ. Методика поверки» (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 20 сентября 2007 г.);
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.648- 2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-2 до 2*109 Гц;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х 10-16 до 30А;
ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04...300 А в диапазоне частот 0,1...300 МГц;
МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1х10-2 ...2х107 Гц
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
СТО 20883295-00102007 «Приборы цифровые измерительные щитовые РМ. Общие технические условия».
Смотрите также
