Измерители деформации ТДМ
| Номер в ГРСИ РФ: | 37878-08 |
|---|---|
| Производитель / заявитель: | Сибирский государственный университет путей сообщения (СГУПС), г.Новосибирск |
|
37878-08: Описание типа
2024-37878-08.pdf
|
Скачать | 316.4 КБ |
Для определения деформации различных технических объектов и конструкций на предприятиях транспортной и других отраслях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37878-08 |
| Действует | по 12.10.2029 |
| Наименование | Измерители деформации |
| Модель | ТДМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9b0cea8d-ec89-0fd9-108f-c79827213ced |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ВМНИ 411629.001 ТУ |
| Класс СИ | 28.04 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 22.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 22.11.2018 |
| Номер сертификата | 31740 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1382 п. 09 от 22.11.201307 от 29.05.08 п.61 |
Производитель / Заявитель
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Сибирский государственный университет путей сообщения» (ФГБОУ ВПО «СГУПС»), г. Новосибирск
Россия
630049, ул.Д.Ковальчук, 191, телфакс 2287573, т. 2287559, E-mail: ws@stu.ru, beher@stu.ru
Поверка
| Методика поверки / информация о поверке | ВМНИ411629.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
37878-08: Описание типа
2024-37878-08.pdf
|
Скачать | 316.4 КБ |
Описание типа
Назначение
Измерители деформации ТДМ (далее - измерители) предназначены для определения деформации различных технических объектов и конструкций на предприятиях транспортной и других отраслях.
Описание
Принцип работы измерителей основан на использовании тензоэффекта, состоящем в изменении активного сопротивления проводника при его механической деформации
Измерители представляет собой измерительное устройство, которое включает в себя съемный датчик и кабель для подключения его к персональному ЭВМ (ПЭВМ). При работе с ПЭВМ используется SPI интерфейс.

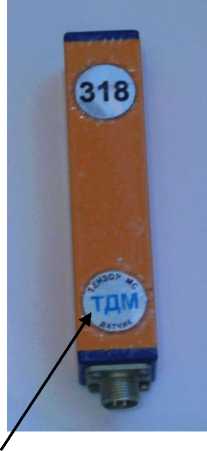

Место нанесения Знака утверждения типа
Рисунок 1 — Общий вид
Программное обеспечение
Уровень защиты программного обеспечения по МИ 3286-2010 - А.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное ПО Измерителя |
не присвоено |
не присвоена |
исполняемый код недоступен |
- |
Технические характеристики
|
Диапазон измерений относительной деформации, млн -1 |
от минус 1000 до 1000 |
|
Пределы основной допускаемой относительной погрешности измерений, % |
± 1,5 |
|
Пределы дополнительной допускаемой относительной погрешности измерений, на каждые 10 °С, % |
± 0,5 |
|
Электропитание источник постоянного тока напряжением, В |
6 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Ток потребления (в режиме измерений) при напряжении 6 В, мА, не более |
20 |
|
Ток потребления (в режиме ожидания) при напряжении 6 В, мкА, не более |
1 |
|
Габаритные размеры, мм, не более |
20x20x80 |
|
Масса, кг, не более |
0,2 |
|
Измеритель эксплуатируется на открытом воздухе по гр. Д1 ГОСТ Р 52931 со следующими уточнениями: - температура окружающей среды, °С - верхнее значение относительной влажности воздуха без конденсации влаги, - атмосферное давление, кПа |
(20 -30) 98 (100 -55) |
|
Установленный срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Время автономной работы, ч |
18 |
|
Погрешность эталонного тензокалибратора, % |
0,5 |
|
Единица младшего разряда (ЕМР), млн -1 |
0,5 |
|
Габаритные размеры эталонного тензокалибратора, мм, не более |
1000x400x200 |
|
Масса эталонного тензокалибратора, кг, не более |
15 |
Знак утверждения типа
наносится на наклейку на корпусе датчика и на титульный лист руководства по эксплуатации типографским способом
Комплектность
|
Обозначение |
Наименование |
Количество |
Заводской номер |
Примечание |
|
ВМНИ411629.001.01 |
Датчик |
1 | ||
|
ВМНИ411629.001.02 |
Соединительный кабель |
1 | ||
|
ВМНИ411629.001.03 |
Тензокалибратор эталонный |
1* | ||
|
ВМНИ411629.001РЭ |
Руководство по эксплуатации |
1 | ||
|
ВМНИ411629.001 |
Программное обеспечение |
1* |
на платформе ОС Microsoft Windows (95/98/ME/XP/Win NT4.0) | |
|
ВМНИ411629.001МП |
Методика поверки |
1 |
Сведения о методах измерений
ВМНИ411629.001РЭ «Измерители деформации ТДМ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.543-86 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений деформации;
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
ВМНИ411629.001ТУ «Измерители деформации ТДМ. Технические условия».
