Трансформаторы тока измерительные лабораторные ТТИ-200
| Номер в ГРСИ РФ: | 37898-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО Предприятие "Техника метрологии для энергетики, Екатеринбург" (ООО Предприятие "ТМЕ"), г.Екатеринбург |
Для использования в цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов по ГОСТ 8.550-8 6. Область применения - поверка трансформаторов тока промышленной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37898-08 |
| Действует | по 30.05.2029 |
| Наименование | Трансформаторы тока измерительные лабораторные |
| Модель | ТТИ-200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ea0fa22a-3f1f-66e8-8143-21b298670aa8 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4227-006-12298401-07 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 11.07.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Номер сертификата | 31696 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 796 п. 22 от 11.07.201307 от 29.05.08 п.81 |
Производитель / Заявитель
Общество с ограниченной ответственностью Предприятие «Техника метрологии для энергетики, Екатеринбург» (ООО Предприятие «ТМЕ»), г. Екатеринбург
Россия
620219, ул.Красноармейская, 4. Тел.(343) 350-20-65 (620072, ул.Рассветная, 13-209, тел. 55-20-65, факс 55-25-71), E-mail: tme@basko.ru
Поверка
| Методика поверки / информация о поверке | МП 41-262-2013 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 165 (96%) |
| Неуспешных поверок (СИ непригодно) | 7 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
37898-08: Описание типа
2023-37898-08.pdf
|
Скачать | 270.8 КБ | |
|
37898-08: Методика поверки
2023-mp37898-08.pdf
|
Скачать | 91.6 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные лабораторные ТТИ-200 (далее по тексту трансформаторы) предназначены для использования в цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов по ГОСТ 8.550-86.
Описание
Трансформатор тока ТТИ-200 конструктивно представляет собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенной на нем вторичной обмоткой. Магнитопровод помещен в металлический корпус. На боковой части корпуса расположены клеммы выводов вторичной обмотки. В центральной части находится отверстие, предназначенное для размещения временной обмотки для первичных токов. На боковой части корпуса расположен зажим для подключения защитного заземления. На верхней части корпуса расположена ручка для переноски трансформатора.

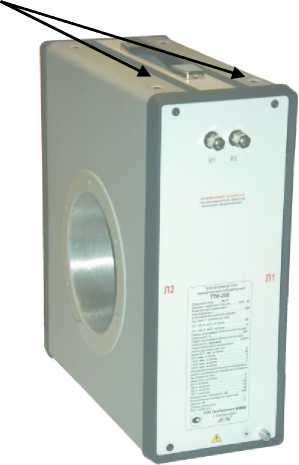

Внешний вид трансформатора представлен на рисунке 1.
Пломбы со знаком поверки
Рисунок 1
Технические характеристики
Таблица 1- Основные метрологические и технические характеристики трансформатора
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение, кВ |
0,66 |
|
Диапазон первичного тока, кА |
0,02 - 36 |
|
Номинальный коэффициент трансформации |
200 |
|
Пределы допускаемой относительной токовой погрешности, % |
±0,01 |
|
Пределы допускаемой абсолютной угловой погрешности, минут |
±1 |
|
Сопротивление вторичной нагрузки при cos ф = 1 и вторичном токе: (0,1 + 50) А, мОм, не более (50 + 180) А, мОм, не более |
35 10 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры, мм, не более |
200x400x400 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, % |
10 - 35 30 - 80 |
|
Наработка на отказ, час, не менее |
50000 |
|
Срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом и методом наклейки этикетки на переднюю стенку трансформатора.
Комплектность
Таблица 2 - Комплектность
|
№№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Трансформатор тока измерительный лабораторный ТТИ-200 |
ТТИ-200 |
1 |
|
2 |
Кабель |
ТМЕ 006.6.701.00 |
2 |
|
3 |
Руководство по эксплуатации |
ТМЕ 006.4.728.000 РЭ |
1 |
|
4 |
Формуляр |
ТМЕ 006.4.728.000 ФО |
1 |
|
5 |
Методика поверки |
ГСИ. Трансформаторы тока измерительные лабораторные ТТИ-200. Методика поверки. МП-41-262-2013 |
1 |
|
6 |
Упаковка |
1 |
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации ТМЕ 006.4.728.000 РЭ.
Нормативные документы
ГОСТ 23624-2001. Трансформаторы тока измерительные лабораторные. Общие технические условия.
ГОСТ 8.550-86. ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
ТУ 4227-006-12298401-07. Трансформаторы тока измерительные лабораторные ТТИ-200.
