Комплекты дозиметров прямопоказывающих ДДГ-01Д
| Номер в ГРСИ РФ: | 37915-08 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
Для измерения индивидуального эквивалента дозы (ИЭД) фотонного излучения, является носимым средством измерения и применяется при индивидуальном дозиметрическом контроле персонала, занятого в учреждениях, где проводятся работы с применением радиоактивных веществ и других радиационно-опасных источников ионизирующих излучений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37915-08 |
| Действует | по 16.03.2023 |
| Наименование | Комплекты дозиметров прямопоказывающих |
| Модель | ДДГ-01Д |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bdcbf35a-1c6a-b547-33dd-198187cb4e99 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4362-080-31867313-2007 |
| Класс СИ | 38.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 15.05.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 15.05.2018 |
| Номер сертификата | 31720 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 485 п. 12 от 15.05.201307 от 29.05.08 п.100 |
Производитель / Заявитель
ООО НПП "Доза", г. Москва
Россия
124460, Зеленоград, пр-д 4806, стр.6, корп.Б, тел. (495) 777-84-85, факс 742-50-84
Поверка
| Методика поверки / информация о поверке | ФВКМ.412111.003 РЭ, Раздел "Методика поверки" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4180
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4042 (97%) |
| Неуспешных поверок (СИ непригодно) | 138 (3 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
37915-08: Описание типа
2018-37915-08.pdf
|
Скачать | 80.8 КБ | |
|
37915-08: Методика поверки
2022-mp37915-08.pdf
|
Скачать | 93.6 КБ |
Описание типа
Назначение
Комплекты дозиметров прямопоказывающих ДДГ-01Д (далее - комплект) предназначены для измерения индивидуального эквивалента дозы (ИЭД) фотонного излучения.
Описание
Комплект состоит из 10 дозиметров и зарядного устройства ЗУ-250 (далее - ЗУ-250).
Дозиметр состоит из корпуса, микроскопа, ионизационной камеры, электроскопа, контактной группы и представляет собой миниатюрный прибор в герметичном металлическом тонкостенном корпусе цилиндрической формы.
Принцип работы дозиметров основан на изменении под действием излучения потенциала предварительно заряженной ионизационной камеры. При облучении в объеме ионизационной камеры возникает ионизационный ток, уменьшающий её потенциал пропорционально дозе облучения. Измеряя изменение потенциала, можно судить о полученной дозе. Измерение потенциала производится с помощью малогабаритного электроскопа, находящегося внутри ионизационной камеры. Отклонение подвижной системы электроскопа - платинированной нити - измеряется с помощью отсчетного микроскопа со шкалой, отградуированной в миллиЗивертах.
Для обеспечения линейной шкалы дозиметра зарядный потенциал ионизационной камеры выбран в пределах от 180 до 250 В.
ЗУ-250 представляет собой настольный прибор в герметичном корпусе из ударопрочной пластмассы.
Принцип работы ЗУ-250 основан на возникновении разности потенциалов на торцах пьезоэлементов при их сжатии. При этом положительный потенциал при зарядке дозиметра подается на центральный стержень ЗУ-250 и на центральный электрод ионизационной камеры дозиметра, а отрицательный на внешний электрод ионизационной камеры. Для ограничения выходного напряжения ЗУ-250 параллельно пьезоэлементам подключен разрядник.

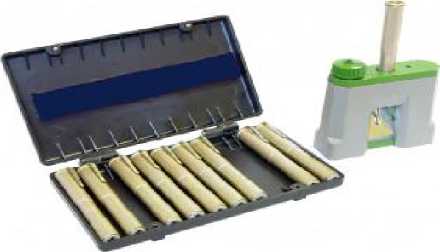

Общий вид комплекта дозиметров прямопоказывающих ДДГ-01 с зарядным устройством ЗУ-250 представлен на рисунке 1.
Рисунок 1 - Комплект дозиметров прямопоказывающих ДДГ-01Д
Технические характеристики
Диапазон энергий регистрируемого фотонного излучения, МэВ от 0,05 до 2,5
Диапазон измерения ИЭД фотонного излучения, мЗв от 0,1 до 2
Пределы допускаемой основной относительной погрешности изме- (20 + 8/Р), рения ИЭД, % где Р - безразмерная величи
на, численно равная измеренному значению ИЭД в мЗв.
Пределы допускаемой дополнительной погрешности измерения ИЭД при изменении температуры окружающей среды относительно нормальных условий на каждые 10 °С, % ±5
Пределы допускаемой дополнительной погрешности измерения ИЭД при изменении влажности до 98 % при + 20 °С относительно нормальных условий, % ±10
Зависимость чувствительности дозиметра от энергии фотонного из-
|
лучения относительно чувствительности при энергии 0,662 МэВ гамма-излучения радионуклида 137Cs, % |
±25 |
|
Анизотропия чувствительности дозиметра не превышает: | |
|
при вращении вокруг оси симметрии дозиметра в угле ±180°, % |
±10 |
|
при вращении вокруг оси, перпендикулярной оси симметрии и на- | |
|
правлению падения излучения в угле ±60°, % |
±30 |
|
Саморазряд дозиметра не более: | |
|
в нормальных условиях: | |
|
- за 24 ч |
1 деление |
|
- за 150 ч |
3 деления |
|
- в условиях повышенной температуры +40 °С за 24 ч |
2 деления |
|
- в условиях пониженной температуры до минус 20 °С за 24 ч |
2 деления |
|
- в условиях повышенной относительной влажности воздуха | |
|
до 95 % при +35 °С за 48 ч |
4 деления |
|
Рабочие условия эксплуатации комплекта: | |
|
диапазон температур, °С |
от минус 50 до плюс 50 |
|
предельное значение относительной влажности, % |
98 при +20 °С |
|
атмосферное давление в диапазоне, кПа |
от 66,0 до 106,7 |
|
Средняя наработка на отказ, ч: | |
|
- дозиметра |
10000 |
|
- ЗУ-250 |
5000 |
|
Средний срок службы комплекта, лет |
15 |
|
Масса, кг: | |
|
- дозиметр |
0,04 |
|
- ЗУ-250 |
0,5 |
|
Габаритные размеры, мм: | |
|
- дозиметр с держателем |
018x110 |
|
- ЗУ-250 |
40x105x110 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации ФВКМ.412111.003РЭ типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
|
ФВКМ.412111.002 |
Дозиметр прямопоказывающий ДДГ -01Д |
10 |
|
Устройство зарядное ЗУ-250 |
1 | |
|
ФВКМ.412111.002РЭ |
Руководство по эксплуатации |
1 |
|
Футляр |
1 | |
|
Коробка упаковочная |
1 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации ФВКМ.412111.003РЭ, утвержденным ФГУП «ВНИИФТРИ» 05.02.2008 г.
Основное поверочное оборудование:
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д, номер по Госреестру: 32425-06.
Нормативные документы
ГОСТ 8.070-96. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
ТУ 4362-080-31867313-2007. Комплект дозиметров прямопоказывающих ДДГ-01Д. Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
