Приборы показывающие КП1М

Назначение

Приборы показывающие КП1М (в дальнейшем приборы) предназначены для измерения активного сопротивления, силы и напряжения постоянного тока, а также сигналов от датчиков, преобразованных в указанные сигналы.

Описание

Приборы выполнены для щитового монтажа в двух конструктивных вариантах:

- с габаритами передней панели 96х96 мм в пластмассовом корпусе,

- с габаритами передней панели 160x200 мм в металлическом корпусе.

На передней панели приборов расположены четыре клавиши для оперативного управления и конфигурирования, цифровой индикатор для отображения результата измерения или диалога с оператором при конфигурировании прибора, трехцветный барграфический индикатор в виде сегмента для аналогового представления результата измерения, 4 светодиода сигнализации. На задней панели расположены клеммы для внешних подключений.

Приборы могут иметь взрывозащищенное исполнение для работы с датчиками, расположенными во взрывоопасных помещениях.

Принцип работы приборов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на табло или на барграфе, а также цифро-аналоговом преобразовании измеренной величины в унифицированный сигнал силы постоянного тока.

Основные функции приборов:

- измерение контролируемого параметра, представленного сигналами термопар, термопреобразователей сопротивления или унифицированными сигналами;

- индикация результата измерения на цифровом табло и на барграфе;

- сигнализация выхода измеряемой величины за заданные пределы;

- преобразование измеряемой величины в сигнал силы постоянного тока;

- регистрация измеренных или вычисленных значений в энергонезависимой памяти результатов измерений;

- обмен информацией с компьютером и внешними устройствами с помощью интерфейсов RS-485, USB, по сети Ethernet.

Приборы имеют:

а) измерительный канал с номинальными статическими характеристиками:

- по ГОСТ Р 8.585-2001 при измерении величин, представленных сигналами термопар;

- по ГОСТ 6651-2009 при измерении величин, представленных сигналами термопреобразователей сопротивления;

- линейной или корнеизвлекающей (формулы (1) и (2) соответственно) при измерении величин, представленных унифицированными сигналами;

- линейной (формула (1)) при измерении величин, представленных сигналами реостатных датчиков:

к, - y

y = к + VK Y (x - X0),          (1)

XK - X0

Y = Y0 + (YK - Yo) X - X 0 ,           (2)

0 К 0

V x к — x о

где Y - результат измерения, единицы измеряемой физической величины;

Х - значение входного сигнала, соответствующее измеряемой величине, мА, мВ, Ом;

Y0, YK - нижний, верхний пределы измерений, единицы измеряемой физической величины;

Хо, Хк - нижний, верхний пределы изменения входного сигнала, мА, мВ, Ом.

Результаты измерений выводятся на четырехразрядное цифровое табло и барграф.

б) канал вывода аналогового сигнала, предназначенный для вывода преобразования результата измерений в сигнал силы постоянного тока. Номинальная статическая характеристика канала определяется формулой (3).

Y - Y'о

Y1 к - Y'о

х 16,

(3)

где I - текущее значение сигнала преобразования, мА;

Y - значение измеряемой величины, единицы измеряемой физической величины;

Уо/, У к/ - нижний, верхний пределы диапазона преобразования, единицы измеряемой физической величины;

4, 16 - нижний предел, диапазон изменения сигнала силы постоянного тока, мА.

в) встроенный источник питания внешних датчиков.

Приборы могут иметь:

- встроенную память для архивирования результатов измерений;

- четыре устройства сигнализации, обеспечивающие контроль выхода измеряемого параметра за заданные пределы (уставки). Выходные сигналы устройств сигнализации - контакты реле.

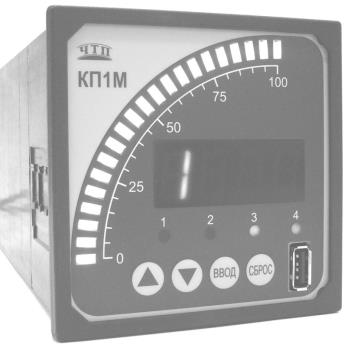

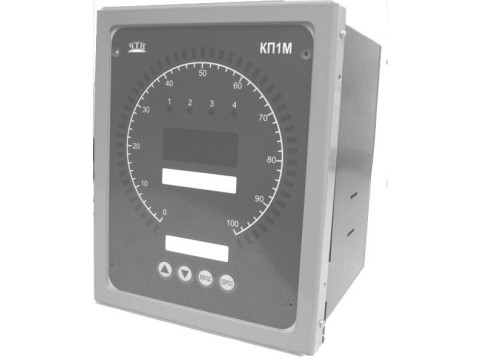

Общий вид приборов представлен на рисунке 1.

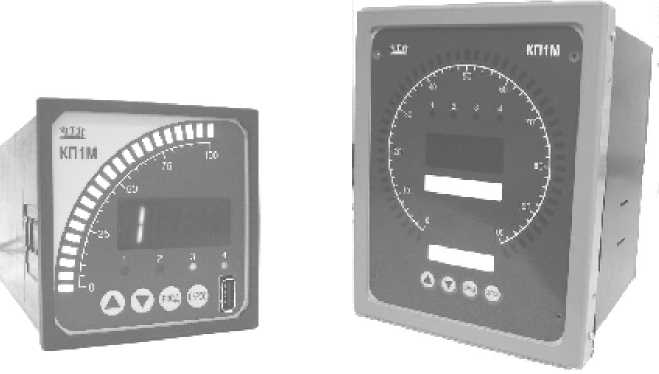

Рисунок 1 - Общий вид приборов (в пластмассовом корпусе слева, в металлическом корпусе справа)

Программное обеспечение

Программа верхнего уровня Конфигуратор, работающая в комплекте с прибором, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом: тип датчика, диапазон измерений, уставки, настройки времени и даты, и показывать результаты измерений. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.

Защита внутреннего программного обеспечения от изменений обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.

Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек прибора защищено паролем.

Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Основные метрологические характеристики приборов приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Диапазон изменения выходного сигнала канала вывода аналогового сигнала от 4 до 20 мА.

Пределы допускаемой основной приведенной погрешности канала вывода аналогового сигнала ± 0,1 % от нормирующего значения. За нормирующее значение принимается разница между верхним и нижним пределами диапазона изменения выходного сигнала. Пределы допускаемой дополнительной погрешности прибора от изменения температуры окружающей среды на каждые 10 °С не превышают половины соответствующего предела основной погрешности.

Рабочие условия применения:

- температура окружающей среды от минус 10 до плюс 50 °С;

- относительная влажность до 80 % при 25 °С и более низких температурах без конденсации влаги;

- атмосферное давление от 86 до 106,7 кПа;

- напряжение питания от 100 до 242 В частотой (50 ± 1) Гц или от 20 до 25 В постоянного тока (изменение напряжения питания не создает дополнительной погрешности);

- внешнее постоянное или переменное магнитное поле частотой 50 Гц и напряженностью до 400 А/м.

Температура транспортирования от минус 50 до плюс 50 °С.

Потребляемая мощность, В^А, не более 10.

Габаритные размеры, мм, не более      96х96х180 (для исполнений в пластиковом

корпусе), 160х200х180        (для        исполнений

в металлическом корпусе).

Масса приборов, кг, не более           2.

Средний срок службы, лет, не менее 10.

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на корпусе прибора и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приборов указан в таблице 3.

Таблица 3

Сведения о методах измерений

Сведения о методиках (методах) измерений указаны в документах 2.556.104 РЭ «Приборы показывающие КП1М. Руководство по эксплуатации» и 2.556.117 РЭ «Приборы показывающие КП1М. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ТУ 4217-063-00226253-2008 Приборы показывающие КП1М. Технические условия
