Преобразователи измерительные ИП-40000, ИП-40160

Назначение

Преобразователи измерительные ИП-40000, ИП-40160 (далее - преобразователи) предназначены для измерения и преобразования сигналов постоянного напряжения и тока в выходной унифицированный сигнал тока или напряжения.

Описание

Принцип действия преобразователией заключается в измерении и преобразовании сигналов постоянного напряжения и тока в выходной унифицированный сигнал от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В.

Конструктивно преобразователь состоит из печатных плат с элементами поверхностного и навесного монтажа, установленных в алюминиевый или пластмассовый корпус.

Преобразователь состоит из следующих функциональных узлов:

- блок питания;

- входной усилитель;

- устройство гальванической развязки;

- выходной усилитель.

Входной усилитель преобразует входной сигнал в напряжение и обеспечивает усиление напряжения до уровня, необходимого для нормальной работы устройств гальванической развязки. Выходные усилители преобразуют напряжение с выхода устройства гальванической развязки в выходной сигнал постоянного тока или напряжения.

Блок питания формирует стабилизированные напряжения для питания всех узлов преобразователя.

Преобразователи выпускаются двух модификаций:

- ИП-40000 пяти исполнений в зависимости от конструкции и диапазона выходного сигнала;

- ИП-40160 шести исполнений в зависимости от количества выходных сигналов (каналов), напряжения питания и условий эксплуатации.

Обе модификации преобразователей выпускаются одноканальными по входному сигналу.

Модификация ИП-40160 выпускается двух и трехканальной по выходу.

ИП-40000 выпускаются следующих исполнений:

ИП-40160 выпускаются следующих исполнений:

По устойчивости к воздействию температуры и влажности окружающего воздуха в зависимости от исполнения по ГОСТ Р 52931-2008 преобразователи относятся:

- к группе В4 при температуре окружающего воздуха от 0 до плюс 60 °С,

- к группе С4 при температуре окружающего воздуха от минус 40 до плюс 60 °С.

По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют классификационной группе L3 по ГОСТ Р 52931-2008.

Степень защиты оболочки от проникновения пыли и воды IP20 по ГОСТ 14254-96.

Преобразователи являются изделиями однофункциональными, ремонтируемыми и восстанавливаемыми в условиях предприятия-изготовителя.

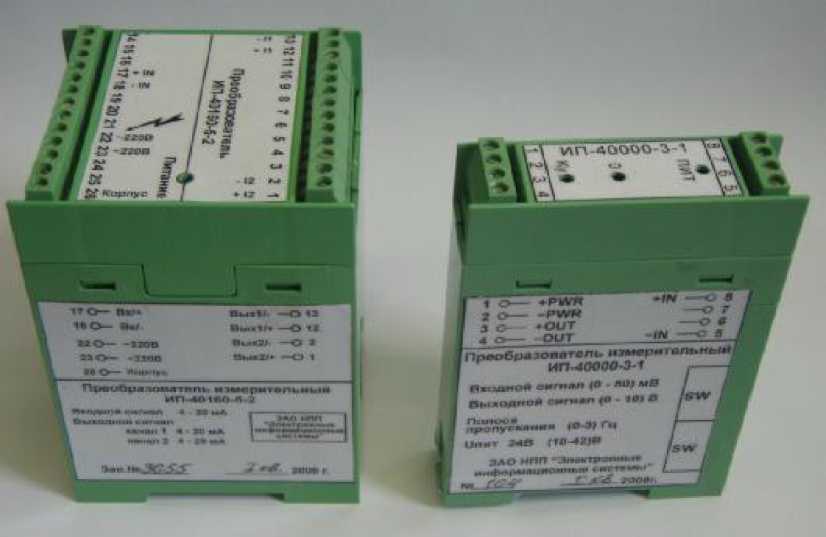

Общий вид преобразователей представлен на рисунке 1.

Рисунок 1 - Фото общего вида

Технические характеристики

Диапазоны входных сигналов:

- токовых, мА

- напряжения, В

Диапазоны выходных сигналов:

- токовых, мА

- напряжения, В

Пределы   допускаемой   основной   приведенной

погрешности (уо), % от диапазона измерения (ДИ):

от минус 20 до плюс 20

от минус 20 до плюс 550

от 0 до 5; от 0 до 20;

от 4 до 20

от 0 до 10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и корпус преобразователя способом шелкографии.

Комплектность

Поверка

осуществляется по документу МП 24-221-2008 «ГСИ. Преобразователи измерительные ИП-40000, ИП-40160. Методика поверки», утвержденному ФГУП «УНИИМ» 29 мая 2008 г.

Перечень эталонов, применяемых при поверке:

- прибор для поверки вольтметров В1-12. Выходное напряжение от 10 мкВ до 10 В, предел допускаемой основной погрешности 5-10’5 • ивых+10 мкВ; выходное напряжение до 1000 В, предел допускаемой основной погрешности 640-5 • ивых+2 мВ при ивых<500 В; 1-10’4 • ивых при ивых>500 В. Выходной ток от 10 нА до 100 мА, предел допускаемой основной погрешности 2,540-4^1вых + 1 мкА;

- вольтметр цифровой В 7-34. Диапазон измерения постоянного напряжения от 1 мкВ до 10 В, пределы допускаемой основной погрешности ±[0,015+0,002(икх/их-1)];

- катушки электрического сопротивления Р331 (4 шт). Номинальное сопротивление 1 кОм, класс точности 0,01.

Сведения о методах измерений

Методика измерений входит в состав руководств по эксплуатации АВЛБ.420609.001 РЭ «Преобразователи измерительные ИП-40000-0-0, ИП-40000-1-0, ИП-40000-2-0, ИП-40000-3-0, ИП-40000-3-1», АВЛБ.420609.004 РЭ «Преобразователи измерительные ИП-40160-5-1, ИП-40160-5-2».

Нормативные документы

1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

3 ТУ 4227-103-47683549-08 (АВЛБ. 420609.005ТУ) Преобразователи измерительные ИП-40000, ИП-40160. Технические условия.

Рекомендации к применению

- пои осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
