Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001
| Номер в ГРСИ РФ: | 38170-08 |
|---|---|
| Производитель / заявитель: | ООО "СКБ Стройприбор", г.Челябинск |
Для поверки и настройки приборов ультразвуковых УКС-МГ4, а также для проверки следующих их характеристик: диапазона измерений толщины; пределов допускаемой основной абсолютной погрешности измерений толщины; диапазона измерений интервалов времени распространения ультразвуковых волн; пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука; диапазона измерений скорости распространения ультразвуковых волн; пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука. Для применения в поверочных лабораториях предприятий и организаций, а также на предприятиях для контроля продукции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38170-08 |
| Действует | по 13.06.2029 |
| Наименование | Комплекты образцов толщины и скорости распространения ультразвуковых волн |
| Модель | СП001 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6d9ac59-9a15-9717-a005-e5495ed3ec75 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ООО |
| Класс СИ | 27.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 23.08.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Номер сертификата | 32044 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 969 п. 04 от 23.08.201309 от 10.07.08 п.25 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Специальное конструкторское бюро Стройприбор" (ООО "СКБ Стройприбор"), г. Челябинск
Россия
454084, ул.Калинина, 11г, а/я 8538, Тел./факс (3512) 790-16-13, 790-16-85, www.stroypnbor.ru, E-mail: Stroypribor@chel.surnet.ru
Поверка
| Методика поверки / информация о поверке | Паспорт СП001, раздел 4 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 129 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
38170-08: Описание типа
2018-38170-08.pdf
|
Скачать | 79.5 КБ | |
|
38170-08: Методика поверки
2023-mp38170-08.pdf
|
Скачать | 92 КБ |
Описание типа
Назначение
Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001 (далее - комплекты) предназначены для поверки и настройки приборов ультразвуковых УКС-МГ4 (далее приборы), а также для проверки следующих их характеристик:
- диапазона измерений толщины;
- пределов допускаемой основной абсолютной погрешности измерений толщины;
- диапазона измерений интервалов времени распространения ультразвуковых волн;
- пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука;
- диапазона измерений скорости распространения ультразвуковых волн;
- пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука.
Описание
Комплект состоит из 3-х образцов: СП001-1, СП001-2 и СП001-3.
Образец СП001-1 представляет собой изделие из оргстекла в форме цилиндра высотой 60 мм.
Образец СП001-2 представляет собой изделие из оргстекла в форме цилиндра высотой 70 мм.
Образец СП001-3 представляет собой изделие из оргстекла в форме цилиндра высотой 140 мм с двумя параллельными лысками.
Основное назначение образцов - проверка диапазона и основной абсолютной погрешности измерения толщины, диапазона и основной абсолютной погрешности измерения интервала времени распространения ультразвука и диапазона и основной абсолютной погрешности измерения скорости ультразвука в материале образца прибором УКС-МГ4.

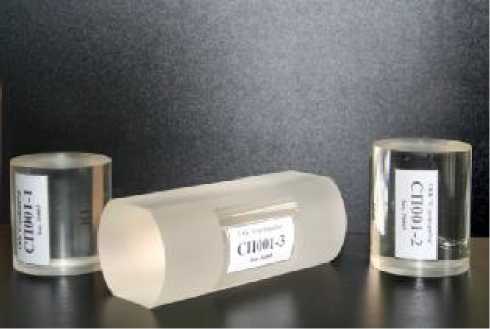

Внешний вид комплекта образцов толщины и скорости распространения ультразвуковых волн СП001 представлен на рисунке 1.
Рисунок 1 - Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001.
Технические характеристики
|
Образец СП001-1 | |
|
Номинальное значение толщины, мм |
60 |
|
Пределы допускаемых отклонений толщины, мм |
±0,5 |
|
Пределы допускаемых отклонений от плоскостности торцевых поверхностей, мм |
±0,05 |
|
Пределы допускаемых отклонений от параллельности торцевых поверхностей, мм |
±0,05 |
|
Номинальное значение скорости продольной волны, м/с |
2740 |
|
Пределы допускаемой основной абсолютной погрешности скорости распространения продольной волны, м/с |
± 40 |
|
Г абаритные размеры (диаметр х толщина), мм |
60x60 |
|
Масса, г |
200 |
|
Образец СП001-2 | |
|
Номинальное значение толщины, мм |
70 |
|
Пределы допускаемых отклонений толщины, мм |
±0,5 |
|
Пределы допускаемых отклонений от плоскостности торцевых поверхностей, мм |
±0,05 |
|
Пределы допускаемых отклонений от параллельности торцевых поверхностей, мм |
±0,05 |
|
Номинальное значение скорости продольной волны, м/с |
2740 |
|
Пределы допускаемой основной абсолютной погрешности скорости распространения продольной волны, м/с |
± 40 |
|
Г абаритные размеры (диаметр х. толщина), мм |
60x70 |
|
Масса, г |
235 |
|
Образец СП001-3 | |
|
Номинальное значение толщины, мм |
140 |
|
Пределы допускаемых отклонений толщины, мм |
±0,5 |
|
Пределы допускаемых отклонений от плоскостности торцевых поверхностей, мм |
±0,05 |
|
Пределы допускаемых отклонений от параллельности торцевых поверхностей, мм |
±0,05 |
|
Номинальное значение скорости продольной волны, м/с |
2740 |
|
Пределы допускаемой основной абсолютной погрешности скорости распространения продольной волны, м/с |
± 40 |
|
Г абаритные размеры (длина х ширина х высота), мм |
140x60x50 |
|
Масса, г |
450 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в центре листа, типографским способом.
Комплектность
|
№ |
Наименование |
Количество |
|
1 |
Образец СП001-1 |
1 шт. |
|
2 |
Образец СП001 -2 |
1 шт. |
|
3 |
Образец СП001 -3 |
1 шт. |
|
4 |
Упаковочный кейс |
1 шт. |
|
5 |
Паспорт с методикой поверки |
1 шт. |
Поверка
Поверка осуществляется в соответствии с разделом 4 «Методика поверки» Паспорта СП001 на комплекты ультразвуковых образцов СП001, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в мае 2008 г.
Основные средства поверки: генератор импульсов Г5-54, генератор импульсов Г5-63, частотомер Ч3-63/3, микрометр МК КТ2, осциллограф TDS 2002B, пьезоэлектрические преобразователи П111-1,8-К20, линейка лекальная ЛД80.
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в методике поверки МП 4276-1602008 «Приборы ультразвуковые УКС-МГ4. Методика поверки».
Нормативные документы
«Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001. Технические условия» КБСП.427612.21 ТУ
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
