Нагрузки электронные АКИП-1301, АКИП-1301А, АКИП-1302, АКИП-1302А, АКИП-1303, АКИП-1303А, АКИП-1304, АКИП-1304А, АКИП-1305, АКИП-1305А

Назначение

Нагрузки электронные АКИП-1301, АКИП-1301А, АКИП-1302, АКИП-1302А, АКИП-1303, АКИП-1303А, АКИП-1304, АКИП-1304А, АКИП-1305, АКИП-1305А, (далее по тексту - нагрузки) предназначены для работы в качестве нагрузок при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Описание

Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки.

Модификации электронных нагрузок АКИП-1301А, АКИП-1302А, АКИП-1303А, АКИП-1304А, и АКИП-1305А предназначены для работы только в составе шасси 3301A или 3302С. Шасси 3301A позволяет установить до четырех модулей электронной нагрузки. Шасси 3302С позволяет установить один модуль электронной нагрузки.

Модификации электронных нагрузок АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304 и АКИП-1305 предназначены для работы в составе шасси 3300F, 3302F или 3305F. Шасси 3300F позволяет установить до четырех электронных нагрузок. Шасси 3302F позволяет установить один модуль электронной нагрузки, а 3305F позволяет установить два модуля.

На лицевой панели нагрузки, так же, расположены:

• пятиразрядный трехстрочный жидкокристаллический индикатор, на котором одновременно отображаются выбранный режим работы нагрузки и значения напряжений и токов;

• клавиша включения/выключения питания;

• входы внешнего управления нагрузкой;

• входные клеммы положительной и отрицательной полярности;

На задней панели нагрузки расположены:

• разъемы для подключения шнура питания, переключатель величины напряжения питания, интерфейсы дистанционного управления и слоты для установки опциональных интерфейсов дистанционного управления.

Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений. Нагрузки электронные АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304, АКИП-1305 могут работать в динамическом режиме (имитировать изменение нагрузки).

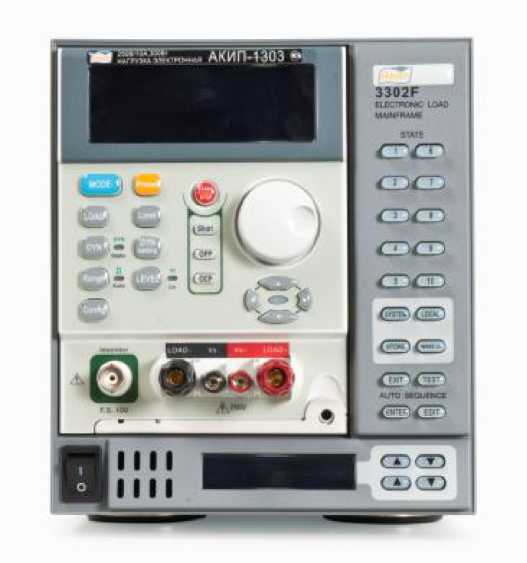

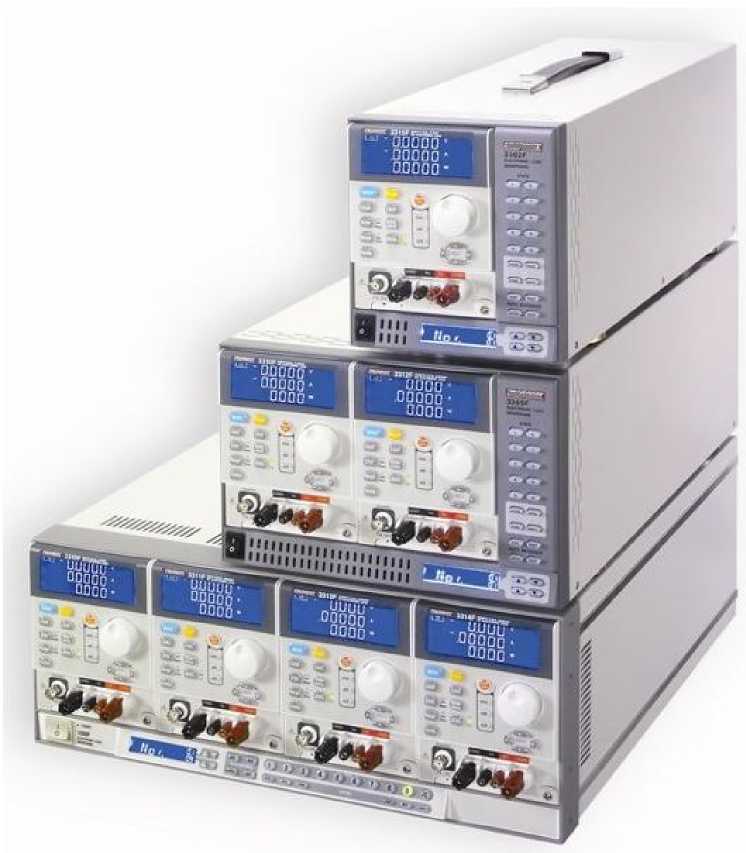

Внешний вид нагрузок представлен на рисунке 1.

Рисунок 1. Внешний вид нагрузок.

Технические характеристики

Таблица 1 Функциональные возможности нагрузок электронных

Таблица 2 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации силы постоянного тока

Примечание: 1УСТ - значение силы постоянного тока, установленное на нагрузке;

1пРЕд — значение предела устанавливаемой силы постоянного тока.

Таблица 3 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации напряжения постоянного тока

Примечание: UycT - значение напряжения постоянного тока, установленное на нагрузке; иПРЕд — значение предела устанавливаемого напряжения постоянного тока.

Таблица 4 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления_____________________________

Примечание: ЯУСТ - значение электрического сопротивления, установленное на нагрузке;

ЯпРЕД — значение предела устанавливаемого электрического сопротивления.

Таблица 5 Основные метрологические характеристики нагрузок электронных при

работе в режиме стабилизации мощности

Примечание: РУСТ - значение мощности, установленное на нагрузке;

РПРЕД — значение предела устанавливаемой мощности.

Таблица 6 Основные метрологические характеристики нагрузок электронных при

измерении напряжения______________________________________________________________

Примечание: иУСТ - значение напряжения постоянного тока, установленное на нагрузке; иИЗМ - измеренное значение напряжения постоянного тока.

Таблица 7 Основные метрологические характеристики нагрузок электронных при

измерении тока

Примечание: 1УСТ - значение силы постоянного тока, установленное на нагрузке; 1ИЗМ - измеренное значение силы постоянного тока.

Время прогрева                                                            15 мин

Параметры питания                                    (230 ±10 %) В, частота 50-60 Гц

Потребляемая мощность (без подключения тестируемого источника), не более     150 В^А

Рабочие условия эксплуатации:

• температура окружающей среды от 0 до 40 °С;

• относительная влажность не более 80 %;

• атмосферное давление от 630 до 800 мм рт. ст.;

Условия хранения:

• температура окружающей среды от минус10 до плюс 70 °С

• относительная влажность не более 70 %.

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации.

Комплектность

Поверка

осуществляется по документу МП-065/447-2008 (в составе Руководства по эксплуатации), утвержденного ГЦИ СИ ФБУ «Ростест-Москва».

Основные средства поверки:

- Шунт токовый АКИП-7501, Ar=± 0,0001-Яном, Aj = ± 0,0005-Тизм;

- вольтметр универсальный цифровой В7-78/1, погрешность ± 0,0035 %;

- Источник питания постоянного тока АКИП-1133-600-1,25, максимальное напряжение 600 В;

- Источник питания постоянного тока АКИП-1133-8-90, максимальный ток 90 А.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные документы

1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Ъ10-16 - 30 А.

2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

4. Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
