Анализаторы растворенного кислорода МАРК-303
| Номер в ГРСИ РФ: | 38221-18 |
|---|---|
| Производитель / заявитель: | ООО "Взор", г.Нижний Новгород |
Анализаторы растворенного кислорода МАРК-303 (далее - анализатор) предназначены для измерений массовой концентрации растворенного в воде кислорода (КРК), уровня насыщения жидкости кислородом (УНК) и температуры водных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38221-18 |
| Наименование | Анализаторы растворенного кислорода |
| Модель | МАРК-303 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.10.2023 |
Производитель / Заявитель
ООО "Взор", г.Нижний Новгород
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год - для исп. МАРК-303Т и МАРК-303Э; 2 года - для исп. МАРК-303М |
| Зарегистрировано поверок | 1784 |
| Найдено поверителей | 54 |
| Успешных поверок (СИ пригодно) | 1714 (96%) |
| Неуспешных поверок (СИ непригодно) | 70 (4%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 38221-18: Описание типа СИ | Скачать | 362.2 КБ | |
| 38221-18: Методика поверки | Скачать | 3.4 MБ |
Описание типа
Назначение
Анализаторы растворенного кислорода МАРК-303 (далее - анализатор) предназначены для измерений массовой концентрации растворенного в воде кислорода (КРК), уровня насыщения жидкости кислородом (УНК) и температуры водных сред.
Описание
Для измерений содержания КРК и УНК в анализаторе используется амперометрический датчик, работающий по принципу полярографической ячейки закрытого типа. Электроды погружены во внутренний раствор электролита, который отделен от анализируемой среды мембраной, проницаемой для кислорода, но непроницаемой для жидкости и паров воды. Кислород из анализируемой среды диффундирует через мембрану в тонкий слой электролита между электродами и мембраной и вступает в электрохимическую реакцию на поверхности катода, который поляризуется внешним напряжением, приложенным между электродами. При этом в датчике вырабатывается сигнал постоянного тока, который при фиксированной температуре пропорционален концентрации растворенного кислорода в измеряемой среде.
Для измерений температуры и для автоматической компенсации температурной зависимости сигнала с датчика кислородного в анализаторе используется датчик температуры (терморезистор). Сигнал с датчика температуры поступает на вход аналого-цифрового преобразователя (АЦП).
АЦП преобразует сигналы датчика кислородного и температуры в коды, поступающие на микроконтроллер.
Микроконтроллер производит обработку полученных кодов и выводит информацию на цифровой жидкокристаллический индикатор.
Градуировка анализатора производится по атмосферному воздуху 100 % влажности с автоматическим учетом атмосферного давления в момент градуировки.
Для учета атмосферного давления при градуировке анализатора по атмосферному воздуху используется встроенный датчик атмосферного давления.
Анализатор представляет собой малогабаритный микропроцессорный прибор и имеет три исполнения.
В состав анализатора растворенного кислорода МАРК-303Т входят блок преобразовательный с датчиком кислородным ДК-302Т с соединительным кабелем длиной 1,5 м и кювета проточная.
В состав анализаторов растворенного кислорода МАРК-303Э и МАРК-303М входят блок преобразовательный с датчиком кислородным ДК-302Э либо ДК-302М соответственно, с соединительными кабелями длиной от 5 до 20 м по согласованию.
Блок преобразовательный выполнен в герметичном пластмассовом корпусе и соединен кабелем с датчиком кислородным.
Электрическое питание анализатора осуществляется от двух гальванических элементов (АА) либо аккумуляторных батарей (АА).
Общий вид анализатора представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.

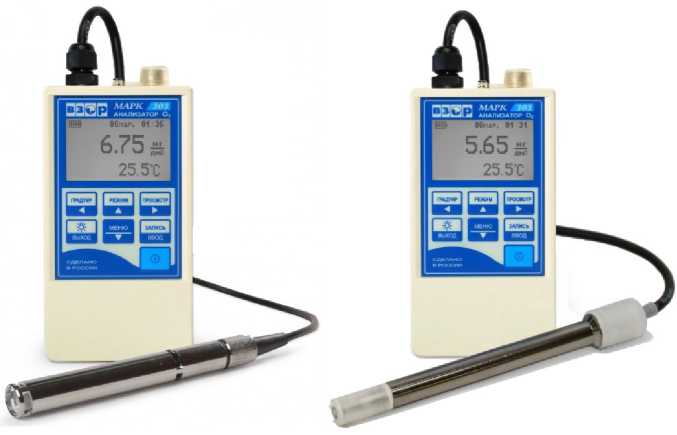

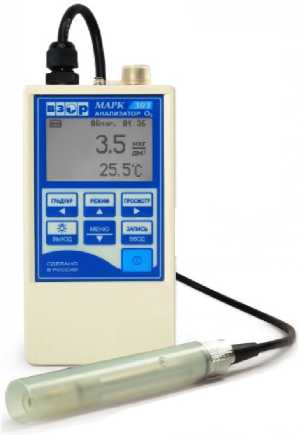

а) МАРК-303Т б) МАРК-303Э в) МАРК-303М
Рисунок 1 - Общий вид анализатора растворенного кислорода

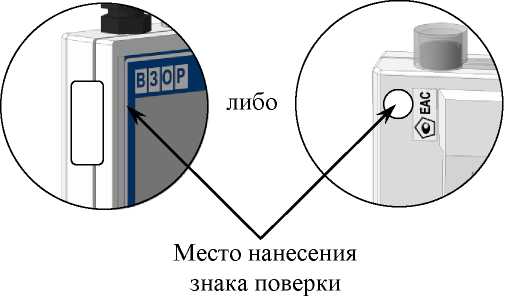

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место пломбирования
Программное обеспечение
Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений.
Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МАРК-303 |
|
Номер версии (идентификационный номер) ПО |
не ниже 06.00 |
|
Цифровой идентификатор ПО |
3744 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений анализатора: а) массовой концентрации растворенного в воде кислорода при температуре анализируемой среды +20 °С, мг/дм3: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М б) уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 (% насыщения) в) температуры анализируемой среды, °С |
от 0 до 10 от 0 до 20 от 0 до 200 от 0 до +50 |
|
Пределы допускаемой основной абсолютной погрешности анализатора при температуре анализируемой среды (20,0+0,2) °С: а) при измерении массовой концентрации растворенного в воде кислорода, мг/дм3: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М б) при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
±(0,003+0,04С) 1) ±(0,050+0,04С) ±(0,6+0,04Х)2) |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при изменении температуры: а) анализируемой среды, на каждые +5 °С от нормальной в пределах рабочего диапазона температур: - при измерении массовой концентрации растворенного в воде кислорода, мг/дм3 - при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 б) окружающего воздуха, на каждые ±10 °С от нормальной в пределах рабочего диапазона температур: - при измерении массовой концентрации растворенного в воде кислорода, мг/дм3 - при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
±0,012 C ±0,012Х ±(0,002+0,002C) ±(0,012+0,002Х) |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при избыточном давлении анализируемой среды до 0,2 МПа: - при измерении массовой концентрации растворенного в воде кислорода для исполнений МАРК-303Э и МАРК-303М, мг/дм3 - при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
±0,1 C ±0,1Х |
|
Пределы допускаемой абсолютной погрешности анализатора при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от +15 до +35 °С: а) при измерении массовой концентрации растворенного в воде кислорода, мг/дм3: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М б) при измерении уровня насыщения жидкости кислородом для исполнения МАРК-303М, % О2 |
±(0,003+0,04С) ±(0,050+0,04С) ±(0,6+0,04Х) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды, °С |
±0,3 |
|
Предел допускаемого значения времени установления показаний анализатора to,9 при измерении массовой концентрации растворенного в воде кислорода, мин: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М |
2 1 |
|
Предел допускаемого значения времени установления показаний анализатора ty при измерении массовой концентрации растворенного в воде кислорода, мин: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М |
30 2 |
|
Предел допускаемого значения времени установления показаний анализатора to,9 при измерении температуры анализируемой среды, мин |
1 |
|
Предел допускаемого значения времени установления показаний анализатора ty при измерении температуры анализируемой среды, мин |
3 |
|
Нестабильность показаний анализатора при измерении массовой концентрации растворенного в воде кислорода за время 8 ч, мг/дм3, не более: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М |
±(0,0015+0,02C) ±(0,025+0,02C) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
1) С - измеренное значение массовой концентрации растворенного в воде кислорода, мг/дм3. 2) Х- измеренное значение уровня насыщения жидкости кислородом, % О2. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания анализатора: диапазон напряжения питания постоянного тока, В |
от 2,2 до 3,4 |
|
Потребляемая мощность анализатора при номинальном напряжении питания | |
|
3,0 В, мВт, не более |
10 |
|
- без подсветки индикатора |
20 |
|
- с подсветкой индикатора |
300 |
|
Габаритные размеры, мм, не более: | |
|
а) блок преобразовательный | |
|
- высота |
140 |
|
- ширина |
28 |
|
- длина |
65 |
|
б) датчик кислородный ДК-302Т | |
|
- диаметр |
018 |
|
- длина (без кабеля) |
115 |
|
в) датчик кислородный ДК-302Э | |
|
- диаметр |
014 |
|
- длина (без кабеля) |
115 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
г) датчик кислородный ДК-302М - диаметр - длина (без кабеля) |
018 142 |
|
Масса, кг, не более: - блок преобразовательный - датчик кислородный ДК-302Т (без кабеля) - датчик кислородный ДК-302Э (без кабеля) - датчик кислородный ДК-302М (без кабеля) |
0,12 0,1 0,1 0,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа (мм рт.ст.) |
от +1 до +50 80 от 84,0 до 106,7 (от 630 до 800) |
|
Параметры анализируемой среды: а) температура, °С б) давление, МПа, не более: - для исполнения МАРК-303Т - для исполнений МАРК-303Э и МАРК-303М в) содержание солей, г/дм3 г) рН д) скорость потока анализируемой среды через кювету проточную для исполнения МАРК-303Т, см3/мин е) скорость движения анализируемой среды относительно мембраны датчика, см/с, не менее |
от 0 до +50 0,1 от 0,1 до 0,3 от 0 до 40 от 4 до 12 от 400 до 800 5 |
|
Допустимые концентрации неизмеряемых компонентов, мг/дм3, не более: - концентрация растворенного аммиака - концентрация растворенного фенола - концентрация растворенного сероводорода для исполнений МАРК-303Э и МАРК-303М - концентрация растворенного хлора для исполнений МАРК-303Э и МАРК-303М |
40 0,2 0,5 4 |
|
Средний срок службы анализатора, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее: -для исполнений МАРК-303Т и МАРК-303Э -для исполнения МАРК-303М |
20000 40000 |
Знак утверждения типа
наносится на специальную табличку на задней крышке анализатора методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество, на исполнение |
лтук, МАРК- | |
|
303Т |
303Э |
303М | ||
|
Анализатор растворенного кислорода: - блок преобразовательный с датчиком кислородным ДК-302Т, длина кабеля 1,5 м; - блок преобразовательный с датчиком кислородным ДК-302Э, длина кабеля L1), м; - блок преобразовательный с датчиком кислородным ДК-302М, длина кабеля L1), м. |
ВР47.00.000 ВР47.00.000-01 ВР47.00.000-02 |
1 — — |
— 1 — |
— — 1 |
|
Кювета проточная КП-302Т |
ВР29.03.000 |
1 |
— |
— |
|
Комплект инструмента и принадлежностей |
ВР29.02.500 |
1 |
— |
— |
|
ВР29.02.700 |
— |
1 |
— | |
|
ВР29.12.030 |
— |
— |
1 | |
|
ВР48.06.000 |
1 |
1 |
1 | |
|
Комплект запасных частей КСЭ302Т |
ВР29.10.000 |
1 |
— |
— |
|
Комплект запасных частей КСЭ302Э |
ВР29.10.000-01 |
— |
1 |
— |
|
Комплект запасных частей датчика ДК-302М |
ВР29.12.040 |
— |
— |
1 |
|
Комплект химических реактивов для приготовления «нулевого» раствора |
ВР20.20.000 |
— |
— |
1 |
|
Руководство по эксплуатации |
ВР47.00.000РЭ |
1 |
1 |
1 |
|
Паспорт |
ВР47.00.000ПС |
1 |
1 |
1 |
1) Стандартная длина кабеля L=5 м, по согласованию с заказчиком - до 20 м.
Поверка
осуществляется по документу «Анализатор растворенного кислорода МАРК-303. Методика поверки», приведенному в Приложении А к Руководству по эксплуатации ВР47.00.000РЭ и утвержденному ФБУ «Нижегородский ЦСМ» 06 августа 2018 г.
Основные средства поверки:
а) кислородно-азотные поверочные газовые смеси (ПГС):
- ГСО 10650-2015 с объемной долей кислорода от 36,9 до 41,8 %, 0 разряда в соответствии с ГОСТ 8.578-2008;
- ГСО 10651-2015 с объемной долей кислорода от 3,5 до 4,6 %, от 3,5 до 8,3 % и от 10,4 до 12,7 %, 1 разряда в соответствии с ГОСТ 8.578-2008;
б) термометр лабораторный электронный ЛТ-300 (рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22018-84 Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
Р 50.2.045-2005 Анализаторы растворенного в воде кислорода. Методика поверки
ТУ 26.51.53-029-39232169-2018 Анализатор растворенного кислорода МАРК-303.
Технические условия
