Газоанализаторы взрывоопасных паров "Сигнал-4"

Назначение

Газоанализаторы взрывоопасных паров "Сигнал-4" (далее - газоанализаторы) предназначены для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров, таких как аммиак, окис-лы азота, серы, сероводород, хлор, хлористый водород, формальдегид, озон и кислород.

Описание

Газоанализатор представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.

Конструктивно газоанализатор состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком, блоком сигнализации и датчика, пристыковывающегося к корпусу газоанализатора через разъём непосредственно или через удлинительный кабель.

Принцип действия газоанализатора основан на измерении электрического сигнала, поступающего с газочувствительного сенсора, пропорционального концентрации измеряемого вещества в пределах диапазона измерений.

В качестве чувствительных элементов в датчиках метана, пропана, паров бензина и других углеводородов в атмосферном воздухе применяются термокаталитические сенсоры, в датчиках паров аммиака - полупроводниковый сенсор, в датчиках кислорода и токсичных паров - электрохимические сенсоры.

Каждый датчик настраивается только на один компонент с подачей световой и звуковой сигнализации при превышении уровня загазованности в контролируемой зоне по ГОСТ Р 51330.19-99.

Электронная схема газоанализатора обеспечивает включение звукового сигнала и выключение светодиода, указывающего на рабочее состояние прибора, при разряде аккумуляторной батареи ниже уровня опорного напряжения 4,2 В.

Газоанализатор выпускается в следующих модификациях:

Сигнал-4.Х

где - Х -буквенное обозначение вида измеряемого газа:

М - метан или углеводороды в воздухе (пропан, пары бензина и т.п.);

А - пары аммиака;

КМ - кислород и метан (или углеводороды);

К - кислород;

Э - заказной компонент измеряемый электрохимическими сенсорами, тип и диапазон которых содержится в таблице 1.

Сигнал-4А - для измерения довзрывных концентраций паров аммиака в воздухе;

Сигнал-4КМ - для измерения довзрывных концентраций углеводородов и объёмного содержания кислорода в воздухе;

Сигнал-4К - для измерения объёмного содержания кислорода в воздухе.

Сигнал-4Э - для измерения содержания токсичных паров в воздухе.

Газоанализаторы "Сигнал-4" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепронецаемая оболочка" и имеют маркировку взрывозащиты 1 ЕхПхП1ВТ4Х или 1ЕхМШТ4Х в зависимости от модификации. Знак "Х" в маркировке, означает, что зарядка и замена аккумуляторов должна проводиться вне взрывоопасной зоны в соответствии с требованиями руководства по эксплуатации ГПСК02.00.00.000РЭ.

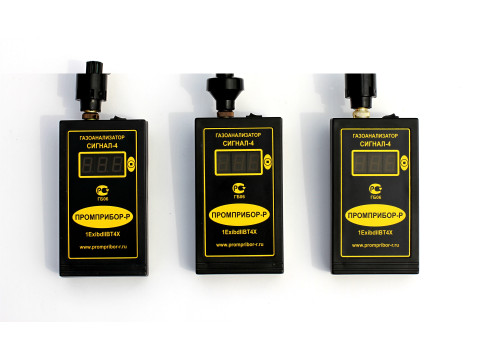

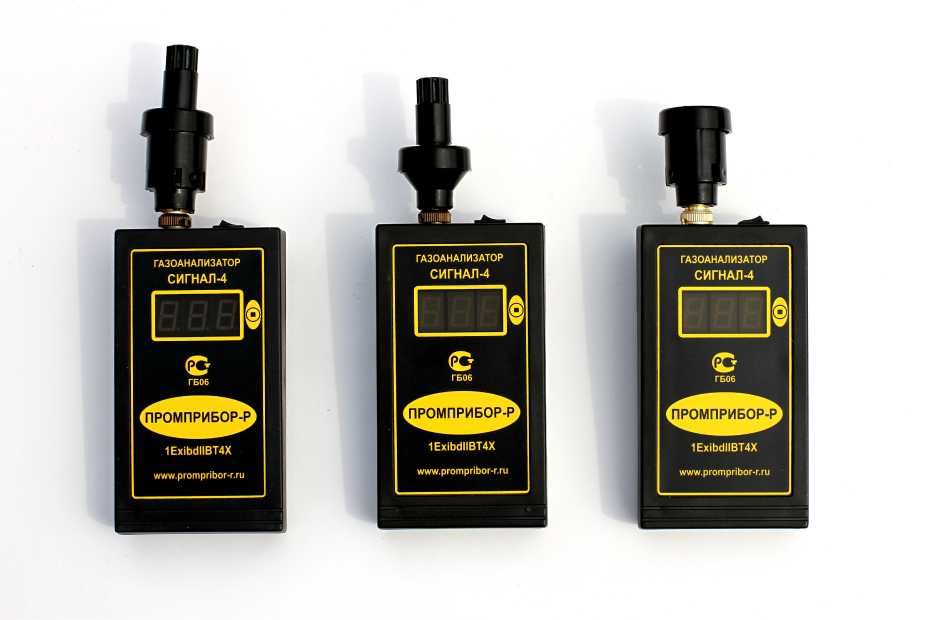

Рис. 1. Внешний вид газоанализаторов взрывоопасных паров "Сигнал-4"

Технические характеристики

В зависимости от применяемого типа электрохимического сенсора модификация газоанализатора Сигнал-4Э, измеряет соответствующий параметр в месте установки датчика, вид и диапазон которого указан в таблице 1.

Таблица 1.

Модификации газоанализатора Сигнал-4А, Сигнал-4КМ, Сигнал-4К имеют следующие диапазоны измерений.

Концентрации взрывоопасных газов и паров:

метана и других углеводородов, % НКПР                               от 0 до 50

паров аммиака, мг/м3                                                    от 0 до 100

кислорода, об.доля, %                                                   от 14 до 24

Пороги срабатывания сигнализации, установленные изготовителем:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %, менее

Предел основной абсолютной погрешности измерений:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

Дополнительная погрешность при воздействии факторов:

при изменении температуры окружающей среды на каждые 10 °С, не более:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

при изменении относительной влажности окружающего воздуха до 95 %

при 35 °С, не более:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

Время срабатывания аварийной сигнализации, с, не более

Время выхода на рабочий режим, с, не более

Время непрерывной работы, ч, не менее

Диапазон рабочего напряжения аккумуляторной батареи, В                    от 4,2 до 5,2

Средняя наработка на отказ без учёта сенсора, ч, не менее

Срок службы, лет, не менее

Габаритные размеры и масса блоков газоанализатора приведены в таблице 2.

Таблица 2.

Условия эксплуатации:

Знак утвержденного типа

наносится на титульный лист Руководства по эксплуатации и на переднюю панель прибора типографским методом.

Комплектность

Газоанализатор взрывоопасных паров "Сигнал-4" - 1 шт.

Удлинитель кабельный 6 м - 1 шт.

Датчик в сборе - 1 шт.

Адаптер сетевой - 1 шт.

Руководство по эксплуатации - 1 шт.

Чемодан/сумка укладочный - 1 шт.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 27540-87 "Газоанализаторы горючих газов и паров термохимические. Общие технические условия".

ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования".

ГОСТ Р 51330.1-99 "Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".

ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i".

Технические условия ТУ 4215-002-80703968-07.
