Счетчики холодной и горячей воды турбинные Woltex мод. WE, WEN, WEG, WEC, WET, WEHP
| Номер в ГРСИ РФ: | 38310-08 |
|---|---|
| Производитель / заявитель: | Фирма "Itron GmbH", Германия |
Для измерения объема холодной (мод. WE, WEN, WEG) и горячей (мод. WEC, WET, WEHP) воды по СанПиН 2.1.4.1074-2001 в системах холодного и горячего водоснабжения и теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38310-08 |
| Действует | по 18.09.2018 |
| Наименование | Счетчики холодной и горячей воды турбинные |
| Модель | Woltex мод. WE, WEN, WEG, WEC, WET, WEHP |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b32713a-cfa5-1f58-3e20-9ac38e2aeef1 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2010 |
| Страна-производитель | Франция |
| Примечание | 18.09.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 18.09.2018 |
| Номер сертификата | 32282/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1106 п. 11 от 18.09.201303д5 от 29.07.10 п.229 |
Производитель / Заявитель
Фирма "Itron France", Франция; Фирма "Actaris SAS", Франция (срок свидетельства: 01.08.2013 г.)
Франция
Rue Chretien de Troyes, ZAC Val de Murigny BP 327, 51061 Reims Cedex France; 1, Avenue des Temps Modernes BP 23, 86361 Chasseneuil du Poitou Cedex France, 11, Boulevard Pasteur, 67500 Haguenau France Тел. +33 3 88 90 63 00 Факс +33 3 88 73 23 20
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор. воды
6 лет
для хол. воды
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 186 (89%) |
| Неуспешных поверок (СИ непригодно) | 24 (11 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
38310-08: Описание типа
2013-38310-08.pdf
|
Скачать | 91.9 КБ | |
|
38310-08: Методика поверки
2022-mp38310-08.pdf
|
Скачать | 61.1 КБ |
Описание типа
Назначение
Счетчики турбинные Woltex (далее - счетчики) мод. (WE, WEN, WEG) для холодной воды и Woltex (мoд.WEC, WET, WEHP) для горячей воды, предназначены для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001.
Описание
Счетчики состоят из корпуса с фланцевыми соединениями, измерительного узла с горизонтальной турбиной, отсчетного устройства с магнитной передачей и механическим регистрирующим устройством (сумматором). Счетчики моделей WE, WEN, WEG, WEC оснащены бесконтактным коммуникационным датчиком «Cyble», а счетчики моделей WET, WEHP - импульсным выходом (сухой контакт, геркон). Счетчики типа Woltex являются счетчиками с взаимозаменяемыми механизмами (MWE, MWEN, MWEG, MWEC MWET, MWEHP).
Протекающая через счетчик вода приводит во вращение горизонтально расположенную турбину с частотой вращения, пропорциональной расходу воды. В конструкции счетчиков используется эффект гидродинамического равновесия турбины, позволяющий значительно увеличить чувствительность, метрологическую надежность и долговечность счетчиков.
Для счетчиков WE, WEN, WEG, WEC, вращение турбины передается через редуктор и магнитную муфту на отсчетное устройство, которое с помощью механического сумматора барабанного типа (полностью изолированного от воды) регистрирует количество воды, прошедшей через счетчик. Счетчики оснащены бесконтактным коммуникационным датчиком «Cyble», к которому могут быть подключены следующие устройства
“CybleSensor” - устройство импульсного выходного сигнала;
“Cyble M-bus” - устройством проводной связи с протоколом M-Bus;
“Cyble RF”, “CybleEverBlu” - устройство передачи информации по радиосвязи.
Бесконтактный коммуникационный датчик «Cyble», расположен в отсчетном устройстве, позволяющий подключать систему дистанционного считывания информации. Отсчетное устройство защищено крышкой с защитным колпаком и может поворачиваться на 360° для выбора более удобного угла считывания.
Для счетчиков WET, WEHP, вращение турбины через редуктор и магнитную передачу передается на промежуточный измерительный преобразователь, который формирует выходной сигнал в виде импульсов, частота которых пропорциональна расходу воды. Счетчики WET и WEHP не имеют механического сумматора и могут использоваться только в составе теплосчетчика.
Взаимозаменяемые механизмы (измерительный узел, крышка корпуса и счетное и/или импульсное устройство, смонтированные вместе) являются съемными и полностью взаимозаменяемыми устройствами, и определяют метрологическую характеристику счетчика.
Взаимозаменяемые механизмы могут поверяться отдельно, будучи смонтированными в соответствующий (по диаметру счетчика) корпус счетчика на поверочной установке.
При установке счетчика на трубопроводе необходимо предусмотреть прямые участки 5 ДУ до и 0 ДУ после счётчика.

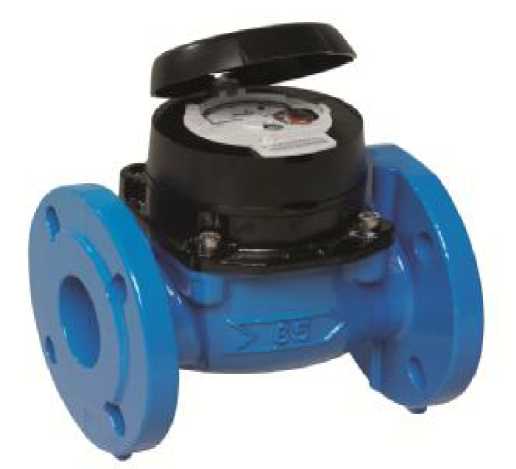

Внешний вид счетчиков Woltex приведен на рисунке 1.
Рисунок 1

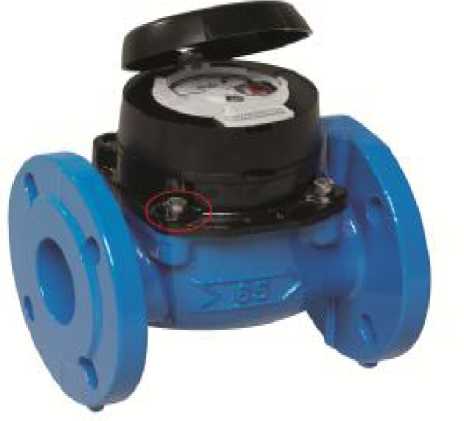

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2. Поверочная пломба нанесена на винт, предотвращающая разборку верхней части проточной части счетчика с нижней.
Рисунок 2
Технические характеристики
Таблица 1
|
Счетчики WOLTEX, условный диаметр, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
WEN | |||||||||||
|
Минимальный расход Qmin, м3/ч |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
4,5 |
7,5 |
12 |
18 |
30 |
45 |
|
Переходный расход Qt, м3/ч |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
120 |
200 |
300 |
|
Номинальный расход Qn, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
|
3 Максимальный расход Qmax, м /ч |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
2000 |
3000 |
|
WEG | |||||||||||
|
Минимальный расход Qmin, м3/ч |
0,75 |
1,2 |
1,8 |
3 |
- |
7,5 |
12 |
18 |
30 |
45 |
75 |
|
Переходный расход Qt, м3/ч |
5 |
8 |
12 |
20 |
- |
50 |
80 |
120 |
200 |
300 |
500 |
|
Номинальный расход Qn, м3/ч |
25 |
40 |
60 |
100 |
- |
250 |
400 |
600 |
1000 |
1500 |
2500 |
|
3 Максимальный расход Qmax, м /ч |
50 |
80 |
120 |
200 |
- |
500 |
800 |
1200 |
2000 |
3000 |
5000 |
|
WE | |||||||||||
|
Минимальный расход Qmin, м3/ч |
0,45 3 |
0,75 5 |
1,2 8 |
1,8 12 |
4,5 |
7,5 |
12 |
18 120 |
30 200 |
45 300 | |
|
Переходный расход Qt, м3/ч |
- |
30 |
50 |
80 | |||||||
|
Номинальный расход Qn, м /ч |
15-25 |
25-40 |
40-60 |
60-100 |
- |
150- |
250- |
400- |
600- |
1000- |
1500- |
|
Максимальный расход Qmax, м3/ч |
- |
250 |
400 |
600 |
1000 |
1500 |
2500 | ||||
|
50 |
80 |
120 |
200 |
- |
500 |
800 |
1200 |
2000 |
3000 |
5000 | |
|
WEC | |||||||||||
|
Минимальный расход Qmin, м3/ч |
1,2 |
2 |
3,2 |
4,8 |
8 |
12 |
20 |
32 |
- |
- |
- |
|
Переходный расход Qt, м3/ч |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
- |
- |
- |
|
Номинальный расход Qn, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
- |
- |
- |
|
Максимальный расход Qmax, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
- |
- |
- |
|
WET | |||||||||||
|
Минимальный расход Qmin, м3/ч |
- |
- |
- |
10 |
- |
10 |
18 |
30 |
40 |
60 |
- |
|
Переходный расход Qt, м3/ч |
- |
- |
- |
15 |
- |
15 |
25 |
40 |
60 |
80 |
- |
|
Номинальный расход Qn, м3/ч |
- |
- |
- |
100 |
- |
150 |
250 |
400 |
600 |
800 |
- |
|
Максимальный расход Qmax, м3/ч |
- |
- |
- |
150 |
- |
225 |
375 |
600 |
900 |
1200 |
- |
|
WEHP |
10 15 |
18 25 |
30 40 |
40 60 | |||||||
|
Минимальный расход Qmin, м3/ч Переходный расход Qt, м3/ч Номинальный расход Qn, м3/ч Максимальный расход Qmax, м3/ч |
- |
- |
- |
- |
- |
60 80 |
- | ||||
|
150 |
250 |
400 |
600 |
800 |
- | ||||||
|
- |
- |
- |
- |
- |
225 |
375 |
600 |
900 |
1200 |
- |
|
WEN, WEG, WE Минимальная цена отсчетного устройства, м3 Емкость отсчетного устройства (сумматора), м3 |
0,0005 999999,99 |
0,005 9999999,9 |
0,050 99999999,9 | ||||||||
|
Цена импульса для счетчиков, дм3/имп. WEN, WEG, WE WEC WET, WEHP |
10 25 250 |
100 25 250 |
1000 250 | ||||||||
|
Максимальная постоянная/кратковременная температура рабочей среды, оС WEN, WEG, WE WEC WET, WEHP |
30 / 50 109 / 109 109 180 | ||||||||||
|
Пределы допускаемой относительной погрешности, % в диапазоне Qmin< Q <Qt, в диапазоне Qt< Q<Qmax |
± 5 ± 2 | ||||||||||
|
Максимальное рабочее давление, МПа WEN, WEG, WE WEC WET WEHP |
2 1,6 1,6 3,0 | ||||||||||
|
Габаритные размеры, не более, мм, WEN, WEG, WE, длина ширина высота |
200 165 243 |
200 185 253 |
200 200 261 |
250 244 343 |
250 220 294 |
300 314 401 |
350 362 401 |
450 440 415 |
500 515 600 |
600 660 673 |
800 715 689 |
|
Масса, кг, не более, |
11,4 |
12,6 |
14,2 |
30 |
19,5 |
55 |
83 |
111 |
270 |
510 |
390 |
|
Габаритные размеры WEC, не более, мм длина ширина высота |
200 165 259,5 |
200 185 269,5 |
200 200 277 |
250 220 290 |
250 220 290 |
300 285 346,5 |
350 362 391 |
450 440 399 |
-- |
-- |
- |
|
Масса, кг, не более |
11,4 |
12,6 |
14,1 |
19,5 |
19,5 |
34 |
55 |
75 |
- |
- |
- |
|
Габаритные размеры WET, мм, не более, длина ширина высота |
-- |
-- |
-- |
400 220 290 |
-- |
300 300 323 |
350 375 380 |
450 450 418 |
500 515 554 |
600 660 614 | |
|
Габаритные размеры WEHP, мм, не более, длина ширина высота |
--- |
--- |
--- |
--- |
--- |
300 300 337 |
350 375 394 |
450 450 405 |
500 515 582 |
600 660 634 |
--- |
|
Масса, кг, не более, WET WEHP |
-- |
-- |
-- |
40 - |
-- |
34 55 |
55 83 |
75 111 |
175 305 |
255 350 |
-- |
|
Средний срок службы, лет, WEN, WEG, WE, WEC, WET, WEHP |
20 | ||||||||||
|
Средняя наработка на отказ, ч, WEN, WEG, WE, WEC, WET, WEHP |
100000 | ||||||||||
|
Температура окружающей среды, °С WEN, WEG, WE, WEC, WET,WEHP |
от 0 до +55 | ||||||||||
|
Относительная влажность окружающей среды, % WEN, WEG, WE, WEC, WET,WEHP |
до 100 | ||||||||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую панель счетчика методом трафаретной печати.
Комплектность
Таблица 2
|
№ п/п |
Наименование и обозначение |
Кол-во |
Примечание |
|
1 |
Счетчик |
1 шт. |
по заказу |
|
2 |
Паспорт |
1 шт. | |
|
3 |
Индивидуальная упаковка |
1 шт. | |
|
4 |
Взаимозаменяемые механизмы Woltex |
1 шт. |
по индивидуальному заказу |
Поверка
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: поверочная установка с диапазоном расхода от 0,005 до 5000,0 м3/ч, с погрешностью не более ± 0,5 %.
Сведения о методах измерений
Методика измерений изложена в паспорте.
Нормативные документы
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. ГОСТ Р 50193.1-92 - Измерение расхода в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
3. ГОСТ 14167-83 - Счетчики холодной воды турбинные. Технические условия.
4. МР МОЗМ №49 - «Счётчики для измерения холодной воды».
5. МР МОЗМ №72 - «Счётчики для измерения горячей воды».
6. Техническая документация фирмы - изготовителя.
Рекомендации к применению
осуществление торговли и товарообменных операций.
