Весы автомобильные для взвешивания в движении ВАТПВ
| Номер в ГРСИ РФ: | 38314-08 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ЗАО НПО "Весы", г.Екатеринбург |
|
38314-08: Описание типа
2013-38314-08.pdf
|
Скачать | 102.5 КБ |
Для измерения массы при взвешивании в движении поосно транспортных средств - автомобилей, прицепов, полуприцепов, автопоездов. Кинематическая вязкость взвешиваемого в движении груза не менее 59 мм2/с. Область применения - предприятия энергетики, различных отраслей добывающей и перерабатывающейпромышленности, сельского хозяйства и транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38314-08 |
| Действует | по 20.08.2018 |
| Наименование | Весы автомобильные для взвешивания в движении |
| Модель | ВАТПВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dede8b86-9f36-3e7d-6352-b4d993c0a932 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 30414-96 и ТУ 4274-002-46665437-07 |
| Класс СИ | 28.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 20.08.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 20.08.2018 |
| Номер сертификата | 32357 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 934 п. 02 от 20.08.201309д от 24.07.08 п.31 |
Производитель / Заявитель
ЗАО НПО "Весы", РОССИЯ, г.Екатеринбург
Россия
620219, ул.Красноармейская, 4, тел. (343) 355-39-52, факс 355-38-29, 620905, р.п.Широкая речка, ул.Охотников, 18, тел. (343) 336-29-32, 336-29-31, E-mail: mail@merilo.org
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.603-2003 |
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 80 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
38314-08: Описание типа
2013-38314-08.pdf
|
Скачать | 102.5 КБ |
Описание типа
Назначение
Весы автомобильные для взвешивания в движении ВАТПВ (далее - весы) предназначены для измерения массы при поосном взвешивании в движении без расцепки автомобилей, прицепов, полуприцепов, автопоездов с твердыми, сыпучими и жидкими грузами вязкостью не менее 59 мм2/с.
Описание
Весы состоят из грузоприемного устройства (далее - ГПУ), комплекта весоизмерительных датчиков, блока аналого-цифрового преобразования (далее - блок АЦП), персонального компьютера (далее - ПК) и соединительных кабелей. ГПУ состоит из весовой платформы с закрепленными на ней весоизмерительными датчиками, устанавливаемой на щебеночное или железобетонное основание.
Весы ВАТПВ имеют модификации: ВАТПВ-10. ВАТПВ-20, ВАТПВ-60 и ВАТПВ-100, отличающиеся друг от друга пределами взвешивания, размерами и массой ГПУ.
Принцип действия весов основан на преобразовании в весоизмерительных датчиках нагрузки, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
При прохождении колес автомобиля (оси) по весовой платформе, в датчиках формируются аналоговые сигналы, пропорциональные мгновенным значениям нагрузки, которые по соединительным кабелям передаются в блок АЦП для обработки и преобразования в цифровой вид и далее в ПК, где обрабатываются с помощью специального программного обеспечения.
Место нанесения поверительного клейма или знака поверки в виде наклейки

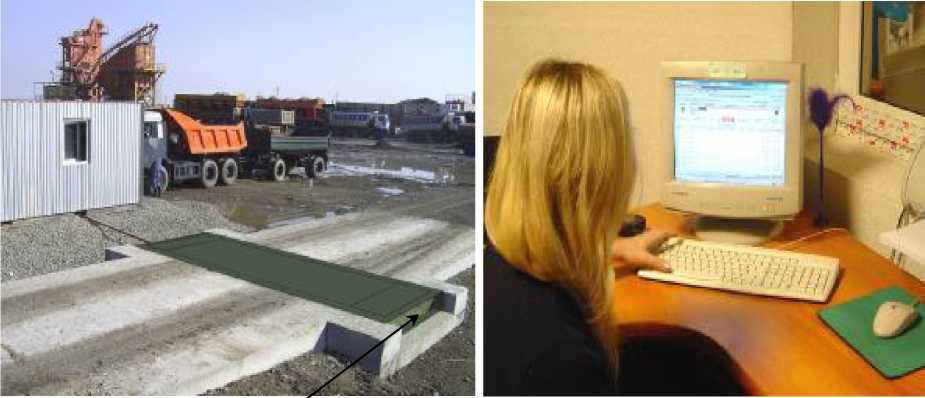

Рисунок 1 - Внешний вид весов
Программное обеспечение
Программное обеспечение позволяет производить регистрацию результатов взвешивания, информацию о распределении массы автомобиля по осям, определение скорости прохождения автомобиля по весам, формирование и ведение базы данных, оформление и печать отчетных документов, выполнять операции настройки и поверки весов.
|
Идентификационные данные ПО | ||||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Весы |
Весы автомобильные ВАТПВ |
V1.0 |
_ |
_ |
Уровень защиты ПО весов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Наименование параметра, характеристики |
Значение | |||
|
ВАТПВ- 10 |
ВАТПВ- 20 |
ВАТПВ- 60 |
ВАТПВ-100 | |
|
Наименьший предел взвешивания (НмПВ), кг |
1 000 |
2 000 |
2 000 |
10 000 |
|
Наибольший предел взвешивания (НПВ), кг |
40 000 |
80 000 |
120 000 |
200 000 |
|
Наименьший предел взвешивания оси (НмПВо), кг |
5 00 |
1 000 |
2 000 |
5 000 |
|
Наибольший предел взвешивания оси (НПВо), кг |
10 000 |
20 000 |
60 000 |
100 000 |
|
Дискретность отсчета, кг |
10 |
50 |
100 | |
|
Габаритные размеры ГПУ, мм, не более | ||||
|
- длина |
3000 |
5100 |
6300 |
7000 |
|
- ширина |
600 |
1800 |
2000 |
2400 |
|
- высота |
136 |
715 |
800 |
1000 |
|
Масса ГПУ, кг, не более |
420 |
2300 |
4000 |
5200 |
Классы точности по ГОСТ 30414...................................................0,5; 1,0; 2,0
Пределы допускаемой относительной погрешности весов при первичной поверке при взвешивании в движении________________________________________________________
|
Класс точности по ГОСТ 30414 |
автомобиля |
автопоезда | ||
|
от НмПВ до 35% НПВ включ., % от 35% НПВ |
св. 35%НПВ, % от измеряемой массы |
от НмПВхп до 35% НПВхп включ., % от 35% НПВхп |
св. 35% НПВхп, % от измеряемой массы | |
|
0,5 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
|
1,0 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
2,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
Примечания: 1 n - число транспортных средств в автопоезде (не менее 3); 2 Значения пределов допускаемой погрешности для конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов; 3 Значения пределов допускаемой погрешности весов в эксплуатации удваиваются | ||||
Диапазон рабочих температур, °С
от минус 40 до плюс 45;
...от плюс 10 до плюс 35
- для ГПУ и блока АЦП...............................................
- для ПК..................................................................
Время прогрева весов, мин, не более........................................................15;
Направление взвешивания при движении......................................двусторонне;
Тип взвешивания...........................................................................поосно;
Скорость движения автотранспорта через ГПУ, км/ч
- при взвешивании.........................................................................от 3 до 6;
- без взвешивания.......................................................................не более 20
Питание от сети переменного тока: - напряжение питания, В....................................................................220*33
- частота питания, Гц
Потребляемая мощность, ВА, не более
- модификаций ВАТПВ-10, ВАТПВ-20
- -модификации ВАТПВ-60, ВАТПВ-100
Средний срок службы, лет
Знак утверждения типа
наносится методом фотохимическим способом на маркировочную табличку, закрепленную на грузоприемном устройстве (ГПУ) весов, и типографским способом на эксплуатационную документацию в правом верхнем углу титульного листа.
Комплектность
|
Наименование оборудования |
Обозначение (шифр) |
Кол-во, шт. |
|
1 Грузоприемное устройство (ГПУ) |
ВАТПВ 00.00.000 |
1 |
|
2 Блок АЦП |
1 | |
|
2 ПК с установленным ПО |
1 | |
|
3. Комплект кабелей соединительных |
1 | |
|
4. Эксплуатационная документация в составе: | ||
|
- Паспорт |
ВАТПВ 00.00.000 ПС |
1 |
|
- Руководство по эксплуатации |
ВАТПВ 00.00.000 РЭ |
1 |
|
- Руководство оператора |
ВАТПВ 00.00.000 РО |
1 |
|
- монтажный чертеж |
ВАТПВ 00.00.000 МЧ |
1 |
Поверка
осуществляется по документу ГОСТ 8.603-2003 «ГСИ. Весы для взвешивания автотранспортных средств в движении. Методика поверки».
Эталоны, используемые при поверке: весы для статического взвешивания среднего (по ГОСТ Р53228-2008 с погрешностью взвешивания не более 1/3 наименьшего значения пределов допускаемых погрешностей поверяемых весов, автомобиль контрольный.
Методики (методы) измерений
Методика измерений входит в состав Руководства по эксплуатации на весы и Руководства оператора.
Нормативные документы
1 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
2 ГОСТ 30414-96 Весы для взвешивания транспортных средств в движении. Общие технические требования.
3 ТУ 4274-002-46665437-98 Весы автомобильные для взвешивания в движении типа «ВАТПВ». Технические условия.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
Другие Весы
