Генераторы высоковольтные инфранизкочастотные Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80
| Номер в ГРСИ РФ: | 38339-08 |
|---|---|
| Производитель / заявитель: | Фирма "BAUR Pruf- und Messtechnik GmbH", Австрия |
|
38339-08: Описание типа
2013-38339-08.pdf
|
Скачать | 134.7 КБ |
Для формирования напряжений переменного тока инфранизкой частоты с синусоидальной, трапециидальной и прямоугольной формой волны и напряжений постоянного тока. Область применения: определение дефектов изоляции в силовых кабелях и других изолированных цепях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38339-08 |
| Действует | по 16.08.2018 |
| Наименование | Генераторы высоковольтные инфранизкочастотные |
| Модель | Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | af366e1b-de4c-bd83-f37a-14ee0eec2b88 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.03 |
| Год регистрации | 2008 |
| Страна-производитель | Австрия |
| Примечание | 16.08.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 16.08.2018 |
| Номер сертификата | 32314 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 920 п. 16 от 16.08.201309д от 24.07.08 п.58 |
Производитель / Заявитель
Фирма "BAUR Pruf- und Messtechnik GmbH", АВСТРИЯ
Австрия
Raiffeisenstrasse 8, А-6832 Sulz/Austria тел. +43/5522/4941-0 факс +43/5522/49413, website: www.baur.at, E-mail: headoffice@baur.at
Поверка
| Методика поверки / информация о поверке | МП 38339-08 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 682 (98%) |
| Неуспешных поверок (СИ непригодно) | 13 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
38339-08: Описание типа
2013-38339-08.pdf
|
Скачать | 134.7 КБ |
Описание типа
Назначение
Генераторы высоковольтные инфранизкочастотные Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG 80 (далее - генераторы) предназначены для формирования напряжения переменного тока инфранизкой частоты синусоидальной, прямоугольной формы, а также напряжения постоянного тока.
Описание
Принцип действия генераторов основан на периодической коммутации регулируемого источника напряжения постоянного тока и индуктивно-ёмкостной цепи. Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды приблизительно равны. Синусоидальная форма волны формируется с использованием патентованной цифровой технологии truesinus®.
Частота формируемых напряжений определяется частотой коммутации. Снижение частоты увеличивает допустимую ёмкостную нагрузку. При отсутствии коммутации на выходе генераторов устанавливается напряжение постоянного тока.
Управление процессом формирования выходного напряжения и вывод информации на дисплей производится встроенным микропроцессором.
Основная область применения генераторов: определение дефектов изоляции в силовых кабелях и других изолированных цепях.
Генератор Frida предназначен для высоковольтных испытаний оболочки изоляции кабелей среднего напряжения (до 35 кВ), электродвигателей и генераторов. Ход испытаний полностью автоматизирован и программируется. Имеется встроенное автоматическое разрядное устройство. Передача данных на внешний ПК производится через интерфейс USB.
Конструктивно генератор Frida выполнен в едином переносном металлическом корпусе с откидными крышкой и ручками для переноски. Все органы управления, дисплей и высоковольтный разъём - на верхней стенке корпуса.
Генераторы Viola и Viola basic, различающиеся только величиной выходных напряжений, предназначены для испытаний кабелей высокого напряжения на месте эксплуатации, испытания оболочек кабелей и определение мест их дефектов, а также испытаний изоляции электродвигателей и генераторов. Могут быть использованы в системах измерения тангенса угла потерь и уровня частичных разрядов.
Генераторы Viola и Viola basic имеют программируемые автоматические процедуры испытаний, связь с внешними устройствами через инфракрасный интерфейс, встроенное автоматическое разрядное устройство.
Конструктивно генераторы Viola и Viola basic выполнены из двух частей: блок управления в 19-дюймовой стойке, в котором расположены устройства управления, и высоковольтный блок. Органы управления и индикации расположены на верхней панели блока управления.
Генераторы VLF20 и VLF28 различаются только величиной выходных напряжений. Диагностирование проводится напряжениями постоянного тока, синусоидальным и прямоугольным напряжением с регулируемым временем нарастания.
Работа генераторов полностью автоматизирована. Для автоматизации процедуры диагностики пользователь может задавать последовательность выполнения операций (например, тестирование с определенным шагом напряжения). В генераторах существует
предварительно установленный режим испытания для использования при определении расположения дефектов изоляции кабелей. Для облегчения работы оператора имеется графический дисплей с меню всех функций управления. Предусмотрен также ручной режим управления.
Все протоколы испытаний могут быть распечатаны на принтере (опция).
Генераторы VLF 20 и VLF 28 предназначены для работы в полевых условиях и смонтированы в брызгозащищённых металлических корпусах на двухколёсных тележках, перемещаемых вручную. Все органы управления, индикации и коммутации находятся на верхней панели корпуса. В конструкции предусмотрены меры безопасности - блокировка для высокого напряжения, блокировка нуля, клавиша аварийного отключения, индикатор состояния для всех важных функций безопасности, таймер автоматического отключения.
Генераторы PHG 70 и PHG 80, различающиеся только величиной выходных напряжений, предназначены для высоковольтных испытаний оболочки изоляции кабелей среднего напряжения (до 35 кВ), число которых расширяется путём добавления к базовой конфигурации дополнительных подсистем.
Базовая подсистема содержит блок управления на микропроцессоре, блок питания, устройства разряда, контролера защиты и соединительного высоковольтного кабеля.
Процесс испытаний полностью автоматизирован и программируется. Оператор может задать отключение при пробое или прожиг повреждения.
Обработка сигналов компьютером по специализированной программе обеспечивает высокий уровень подавления шумов и полную развязку от сетевого электропитания.
Генераторы могут быть скомпонованы с подсистемой измерений тангенса диэлектрических потерь TD и подсистемой PD для измерений и локализации частичных разрядов.

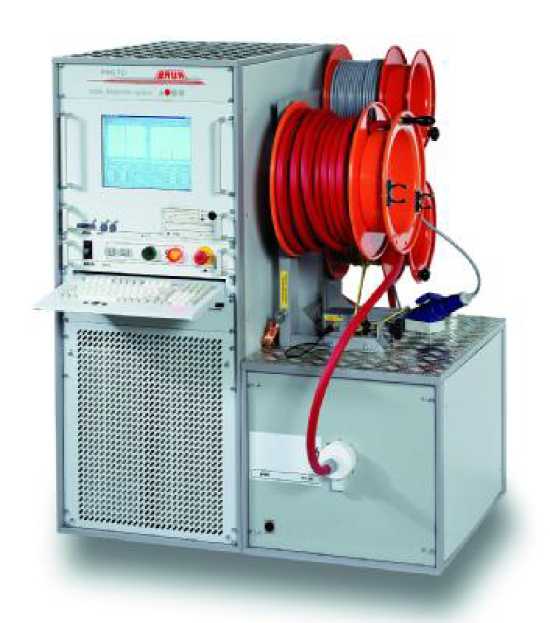

Конструктивно PHG 70 и PHG 80 выполнены в 19-дюймовой стойке, предназначенной для монтажа в автофургоне. На лицевую сторону стойки выходит лицевая панель блока управления со всеми органами управления и дисплеем. В нижней части стойки предусмотрены места для установки подсистем. В боковой секции стойки - барабан с высоковольтным кабелем.
Питание всех генераторов осуществляется от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

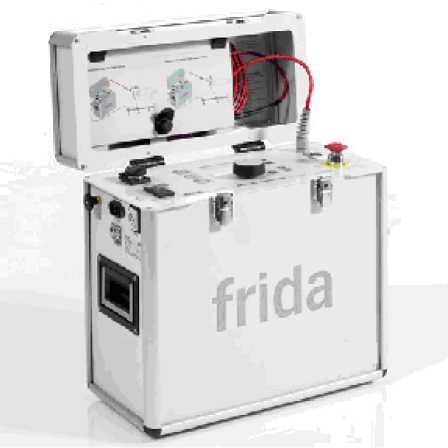

Генератор высоковольтный инфранизкочастотный Frida

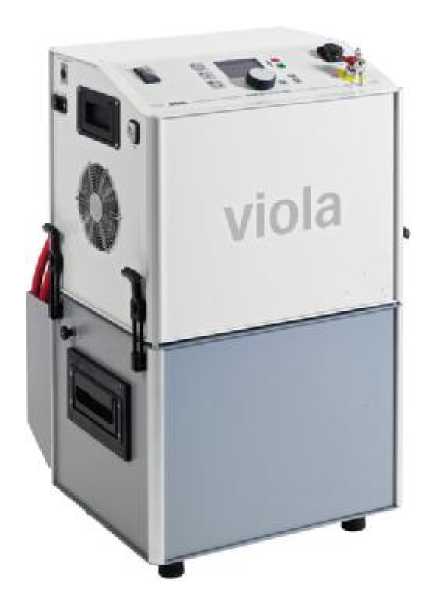

Генератор высоковольтный инфранизкочастотный Viola
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Характеристики |
Модификации | ||||||
|
Frida |
Viola basic |
Viola |
VLF 20 |
VLF 28 |
PHG 70 |
PHG 80 | |
|
Диапазон напряжений на выходе, кВ Синусоидальной формы (0,1 Гц) Прямоугольной формы (0,1 Гц) Постоянный ток |
От 0 до 23 От 0 до 30 От 0 до ± 30 |
От 0 до 28 От 0 до 40 От 0 до ± 40 |
От 0 до 28 От 0 до 40 От 0 до ± 40 |
От 0 до 20 _ От 0 до ± 28 |
От 0 до 28 _ От 0 до ± 40 |
От 0 до 38 От 0 до 70 От 0 до ± 70 |
От 0 до 57 От 0 до 80 От 0 до ± 80 |
|
Пределы допускаемой приведенной погрешности измерения напряжения в рабочих условиях, % |
± 1 | ||||||
|
Диапазон частот синусоидальных и прямоугольных сигналов, Гц |
От 0,01 до 1 | ||||||
|
Пределы допускаемой приведенной погрешности установки частоты в рабочих условиях, % |
± 1 | ||||||
|
Диапазон измерений силы тока на выходе, мА |
От 0 до 20 | ||||||
|
Пределы допускаемой приведенной погрешности измерения силы тока в рабочих условиях, % |
± 1 | ||||||
|
Напряжение сети питания, В |
От 110 до 240 |
От 100 до 140/От 200 до 264 | |||||
|
Частота сети питания, Гц |
От 45 до 60 | ||||||
|
Потребляемая мощность не более, В^А |
300 |
1500 |
1000 |
_ | |||
|
Габаритные размеры, мм |
438x412x220 |
485x860x390 |
438x412x220 |
438x623x775 | |||
|
Масса, кг |
19,5 |
75 |
19,5 |
160 (с подсистемами 400) | |||
|
Изоляция между выводами, выводами и корпусом (кроме высоковольтных) в рабочих условиях Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 | ||||||
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
от минус 10 до плюс 45 до 90 без |
от минус 10 до плюс 55 до 90 без конденсации |
от 0 до плюс 45 до 90 без конденсации | ||||
|
Характеристики |
Модификации | ||||||
|
Frida |
Viola basic |
Viola |
VLF 20 |
VLF 28 |
PHG 70 |
PHG 80 | |
|
атмосферное давление, кПа |
конденсации От 86,7 до 106,7 |
От 86,7 до 106,7 |
От 86,7 до 106,7 | ||||
Таблица 2 - Подсистемы PHG 70 и PHG 80
|
Характеристики |
Модификации | |
|
PHG 70 |
PHG 80 | |
|
Подсистема TD (измерение тангенса угла диэлектрических потерь) | ||
|
Напряжение, кВ |
От 1 до 38 |
От 1 до 57 |
|
Диапазон измерений тангенса угла диэлектрических потерь |
(0,1^100) 10-3 | |
|
Пределы допускаемой относительной погрешности измерения тангенса угла диэлектрических потерь в рабочих условиях, % |
± 1 | |
|
Допустимые значения емкостей нагрузки, мкФ |
От 0,01 до 3 | |
|
Подсистема PD (измерение уровня частичных разрядов) | ||
|
Напряжение, кВ |
От 1 до 36 |
От 1 до 57 |
|
Диапазон измерения временных интервалов, мкс |
От 0,25 да 160 | |
|
Пределы допускаемой относительной погрешности измерения временных интервалов в рабочих условиях, % |
± 1 | |
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Стандартная комплектность: генератор, комплект измерительных кабелей, шнур питания, провод заземления, руководство по эксплуатации, методика поверки.
Для Frida также штанга для разряда и заземления EES 40, перемычка для подключения к внешнему аварийному выключателю, USB карта памяти, ремень для переноски.
Опция для Frida: внешний аварийный выключатель с сигнальной лампой.
Опции для PHG 70 и PHG 80: подсистемы TD и PD.
Поверка
осуществляется по документу МП 38339-08 «Генераторы высоковольтные инфранизкочастотные Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG 80. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: делитель напряжения ДН-100э (Госреестр № 26544-08); мультиметр цифровой APPA-109N (Госреестр № 20085-11); осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
