Трансформаторы тока ТОЛ-10
| Номер в ГРСИ РФ: | 38395-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Энергоучет", г.С.-Петербург |
Для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в цепях переменного тока частотой 50 Гц на класс напряжения до 10 кВ, используется в составе комплектных распределительных устройств внутренней и наружной установки, а также сборных камер одностороннего обслуживания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38395-08 |
| Действует | по 23.08.2018 |
| Наименование | Трансформаторы тока |
| Модель | ТОЛ-10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d71b9d90-415d-ac90-b526-cd200ce38792 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 7746-2001 и ТУ 3414-016-13858457-08 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 21.01.2015 Изменения в названии организации23.08.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Номер сертификата | 32421/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 45 п. 01 от 21.01.2015Приказ 969 п. 14 от 23.08.201309д от 24.07.08 п.116 |
Производитель / Заявитель
ООО "Энергоучет", г.С.-Петербург; ОАО "Энергоучет", г.С.-Петербург (срок свидетельства: 01.08.2013)
Россия
195197, ул.Жукова, 19, тел. (812) 3340302
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
18825
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18560 (99%) |
| Неуспешных поверок (СИ непригодно) | 265 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
38395-08: Описание типа
2015-38395-08.pdf
|
Скачать | 79.8 КБ | |
|
38395-08: Методика поверки
2022-mp38395-08.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТОЛ-10 (в дальнейшем - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в цепях переменного тока частотой 50 Гц на класс напряжения до 10 кВ.
Описание
Принцип действия трансформаторов тока заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы ТОЛ-10 выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из компаунда, который одновременно является изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Трансформаторы выпускаются различных типоисполнений в зависимости от классов точности обмоток измерений и защиты и значения первичного тока.
Трансформаторы используются в составе комплектных распределительных устройств внутренней и наружной установки, а также сборных камер одностороннего обслуживания. Климатическое исполнение У, категория размещения 2 и 3 по ГОСТ 15150.
Обозначение трансформатора при его заказе и в технической документации должно содержать: наименование трансформатора, его условное обозначение и номер ТУ. Схема условного обозначения:
Т О Л-10 Х/Х-Х/Х У Х
1-----Категория размещения по ГОСТ 15150
------ Климатическое исполнение по ГОСТ 15150 ------- Номинальный вторичный ток ----------Номинальный первичный ток -------------Класс точности обмотки защиты ---------------- Класс точности обмотки измерений ------------------Номинальное напряжение, кВ
-------------------- Вид изоляции (литая)
-----------------------Конструктивное исполнение (опорный) ------------------------- Трансформатор тока
Пример записи трансформатора с номинальным первичным током 600 А, номинальным вторичным током 5 А, с двумя вторичными обмотками (одна для подключения цепей измерения класса точности 0,5S, вторая для подключения цепей защиты класса точности 10Р); климатического исполнения У категории размещения 3 при его заказе и в документации: «Трансформатор тока ТОЛ-10-0^/10Р-600/5 У3. ТУ 3414-016-13858457-08».

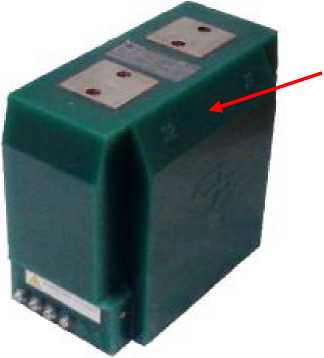

Общий вид трансформатора представлен на рисунке 1
Место пломбирования Г осударственной метрологической службой
Рис. 1
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблице 1.
Таблица 1
|
Номинальное напряжение ином, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота, Гц |
50 |
|
Номинальные вторичные нагрузки (при cosф = 0,8) обмотка для измерения, В^А обмотка для защиты, В\Л |
5; 10; 15; 20 10;15; 20; 25; 30 |
|
Класс точности: обмотки для измерений обмотки для защиты |
0,5; 0,5S 10P |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений КБном |
от 5 до 30 |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
от 5 до 30 |
|
Средняя наработка до отказа, ч |
220000 |
|
Срок службы, лет, не менее |
25 |
|
Г абаритные размеры, мм, |
(268±2) х(148±2) х (222±2) |
|
Масса трансформатора, кг, не более |
20 |
Условия эксплуатации:
- температура окружающего воздуха, °С от минус 45 до плюс 55
- относительная влажность при температуре плюс 25 °С, % 98
Знак утверждения типа
наносится на щиток трансформатора офсетным или другим способом и на титульный лист паспорта.
Комплектность
В комплект поставки входит:
- трансформатор тока 1 шт;
- руководство по эксплуатации 1 шт;
- паспорт 1 шт;
- тара потребительская 1 шт.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методика поверки.
ТУ 3414-016-13858457-08 Трансформатор тока ТОЛ-10. Технические условия.
Рекомендации к применению
- при выполнении государственных учетных операций;
- при осуществлении торговли и товарообменных операций.
