Термопреобразователи сопротивления Метран-2000
| Номер в ГРСИ РФ: | 38550-13 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Для измерения температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников в газовой, нефтяной, угольной, энергетической, металлургической, химической, нефтехимической, машиностроительной и металлообрабатывающей, приборостроительной, пищевой, деревообрабатывающей и других областях промышленности, а также в сфере ЖКХ и энергосбережения. Использование допускается в нейтральных, а также агрессивных средах, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионно-стойкими.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38550-13 |
| Действует | по 08.08.2029 |
| Наименование | Термопреобразователи сопротивления |
| Модель | Метран-2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6a272e6b-0f6b-e189-e53e-a7c3ce7561e7 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 30.09.2013 утвержден вместо 38550-08 |
| Информация о сертификате | |
| Срок действия сертификата | 30.09.2013 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1123 п. 28 от 30.09.201309д2 от 11.08.08 п.154 |
Производитель / Заявитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск
Россия
454138, Комсомольский пр-т, 29, а/я 9127, Тел./факс (351) 741-46-51, 798-85-10, www.metran.ru, E-mail: metran@metran.ru, CIS-Support@emerson.com
Поверка
| Методика поверки / информация о поверке | МИ 4211-017-2013 |
| Межповерочный интервал / Периодичность поверки |
5 лет
2 года
для термопреобразователей сопротивления Метран-2000 с ИСХ
|
| Зарегистрировано поверок |
79166
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 78992 (100%) |
| Неуспешных поверок (СИ непригодно) | 174 (0 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
38550-13: Описание типа
2023-38550-13.pdf
|
Скачать | 416.5 КБ | |
|
38550-13: Методика поверки
2023-mp38550-13.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления Метран-2000 (далее - ТС) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников, а также разности температур жидких и газообразных сред.
Описание
Принцип измерений температуры ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
ТС состоят из следующих основных узлов в зависимости от конструктивного исполнения: ЧЭ, проводники, защитная арматура, соединительная головка, клеммная колодка. ЧЭ представляет собой либо намотку из платиновой или медной проволоки, либо тонкопленочный терморезистор. Выводы ЧЭ могут соединяться либо с отдельными проводниками, либо с жилами кабеля в минеральной изоляции. ТС кабельной конструкции может дополнительно помещаться в защитную арматуру.
ТС может быть градуирован с построением индивидуальной статической характеристики (ИСХ) в виде функции Каллендара - Ван Дюзена (КВД).
ТС, заказанные с опцией «КТС» (далее - КТС), состоят из пары однотипных термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) согласно ГОСТ 6651-2009, подобранных по принципу схожести индивидуальных статических характеристик.
ТС может иметь несколько зон измерения температуры. Конструктивно такой ТС представляет собой сборку из нескольких одиночных ТС разной длины с НСХ согласно ГОСТ 6651-2009 или с ИСХ.

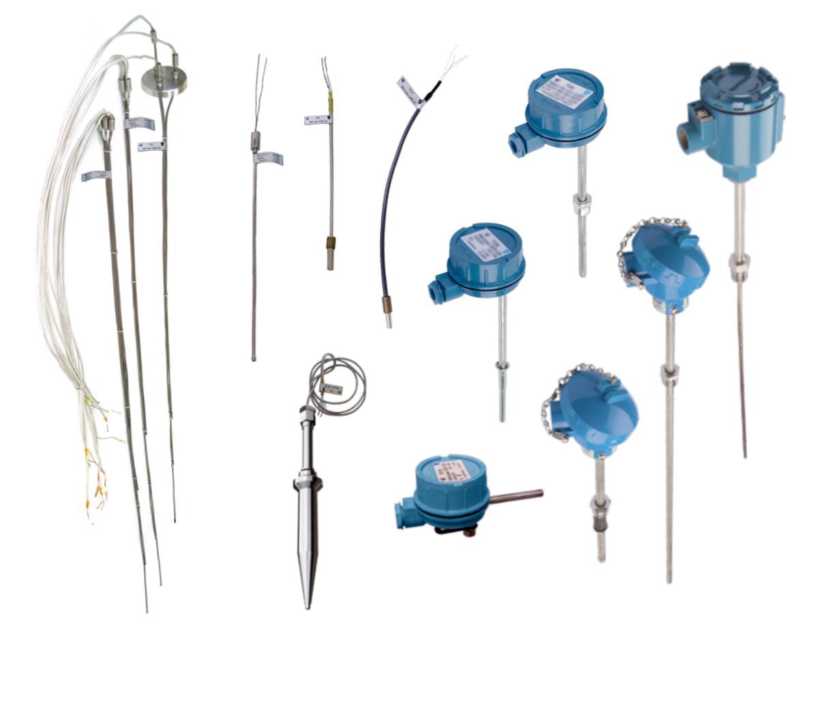

Общий вид ТС представлен на рисунке 1. Корпус соединительной головки ТС может быть окрашен в любые цвета по заказу заказчика.
Рисунок 1 - Общий вид термопреобразователей сопротивления Метран-2000

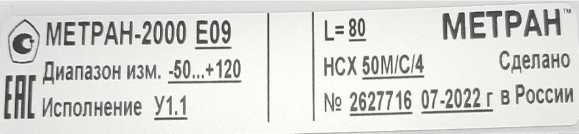

Пломбирование ТС не предусмотрено. Нанесение знака поверки на ТС не предусмотрено. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.
с МЕТРАН"
Метран-2000 В18
НСХ Pt100/B/4
@ МЕТРАН-2000 А06 НСХ Pt100/B/4 МЕТРАН "
■д- Диапазон изм. -50...+200 L= 80 Исполнение У1.1 [Hl № 2622103 07-2022 г Сделано в России "л"
Диапазон изм. -50...+400 l= 400 Исполнение
-55°C<ta<+85°C
Сделано № 2627518 07-2022г в России
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики термопреобразователей сопротивления
Метран-2000 с НСХ типа 100П, Pt100___________________________________________
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 100П |
для НСХ Pt100 | |
|
Класс допуска |
АА; А; В; С | |
|
Диапазон измерений температуры, °С 1) - для класса допуска АА - для класса допуска А - для класса допуска В - для класса допуска С |
от -50 до +250 от -50 до +450 от -196 до +500 от -50 до +120 |
от -50 до +250 от -30 до +300 2); от -100 до +450 3) от -196 до +5002); от -196 до +600 3) от -50 до +120 |
|
Диапазон измерений разности температур, °С |
от +2 до +180 | |
|
Пределы допускаемой относительной погрешности измерений разности температур, не более, % |
±(0,5+3Atmin/At) | |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С - для класса допуска АА - для класса допуска А - для класса допуска В - для класса допуска С |
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) ±(0,6+0,01 |t|) | |
|
1) ТС изготавливаются для работы в рабочем диапазоне измерений, находящемся внутри диапазона измерений температуры или равным ему. 2) Для ТС с пленочным чувствительным элементом. 3) Для ТС с проволочным чувствительным элементом. Примечания: t - измеряемая температура, °С; At - разность температур, °С; Atmin - минимальная измеряемая разность температур, °С, Atmin= 2 °С | ||
Таблица 2 - Метрологические характеристики градуированных термопреобразователей сопротивления Метран- 2000 с ИСХ
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений температуры, в зависимости от исполнения, °С |
от -50 до +100 от -50 до +250 от -50 до +450 от -196 до +250 |
|
Пределы допускаемого отклонения сопротивления ТС от ИСХ в температурном эквиваленте (допуск), °С | |
|
- для диапазона от -50 °С до +100 °С |
±0,08 |
|
- для диапазона от -50 °С до +250 °С |
±0,25 |
|
- для диапазона от -50 °С до +450 °С |
±0,5 |
|
- для диапазона от -196 °С до +250 °С |
±0,6 |
Таблица 3 - Основные технические характеристики термопреобразователей сопротивления
Метран-2000 с НСХ типа 100П, Pt100, или градуированного ТС с ИСХ
|
Наименование характеристик |
Значение характеристик |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 |
|
Минимальная глубина погружения, мм - с НСХ - с ИСХ |
60 150 |
|
Время термической реакции, с, не более 1) |
80 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 |
|
Устойчивость к воздействию синусоидальной вибрации 1) |
группы V1, V2, F2, F3, G1 |
|
Степень защиты от пыли и воды 1) |
IP68, IP66, IP65, IP5X |
|
Вид взрывозащиты |
взрывонепроницаемая оболочка «d» искробезопасная электрическая цепь «i» |
|
Габаритные размеры, мм, не более - габаритные размеры корпуса, ширина х высота 2) - длина монтажной части 3) - длина наружной части |
125x135 50000 323 |
|
Масса, кг, не более 2) |
10 |
|
Вероятность безотказной работы за 2500 ч, не менее |
0,98 |
|
Средний срок службы при номинальной температуре применения, лет, не менее |
20 |
|
1) В зависимости от исполнения ТС 2) Для одиночного ТС. Для многозонного ТС увеличивается пропорционально количеству зон измерения 3) Для номинального размера | |
Таблица 4 - Метрологические характеристики термопреобразователей сопротивления
Метран-2000 с НСХ типа 50М, 100М
|
Наименование характеристик |
Значение характеристик |
|
Класс допуска |
В; с |
|
Диапазон измерений температуры, °С 1) - для класса допуска В - для класса допуска С |
от -50 до +150 от -50 до +180 |
|
Диапазон измерений разности температур, °С |
от +2 до +150 |
|
Пределы допускаемой относительной погрешности измерений разности температур, не более, % |
±(0,5+3Atmin/At) |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С : - для класса допуска В - для класса допуска С |
±(0,3+0,005|t|) ±(0,6+0,01|t|) |
Окончание таблицы 4
1) ТС изготавливаются для работы в рабочем диапазоне измерений, находящемся внутри диапазона измерений температуры или равным ему.
Примечания:
t - измеряемая температура, °С;
At - разность температур, °С;
Atmin - минимальная измеряемая разность температур, °С, Atmin=2°C
Таблица 5 - Основные технические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 50М, 100М
|
Наименование характеристик |
Значение характеристик |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции, с, не более 1) |
80 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 |
|
Устойчивость к воздействию синусоидальной вибрации 1) |
группы V1, V2, F2, F3, G1 |
|
Степень защиты от пыли и воды 1) |
IP68, IP66, IP65, IP5X |
|
Вид взрывозащиты |
взрывонепроницаемая оболочка «d» искробезопасная электрическая цепь «i» |
|
Габаритные размеры, мм, не более - габаритные размеры корпуса, ширина х высота - длина монтажной части - длина наружной части |
125x135 3158 323 |
|
Масса, кг, не более |
6 |
|
Вероятность безотказной работы за 2500 ч, не менее |
0,98 |
|
Средний срок службы при номинальной температуре применения, лет, не менее |
20 |
|
1) В зависимости от исполнения ТС | |
Знак утверждения типа
наносится на маркировочную табличку способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
Метран-2000 |
1 шт. |
2 шт. при заказе КТС |
|
Паспорт |
СПГК.5242.200.00 ПС |
1 шт. | |
|
Руководство по эксплуатации |
СПГК.5242.200.00 РЭ |
1 шт. |
На 10 шт. ТС или на пять КТС и меньшее количество при поставке в один адрес |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СПГК.5242.200.00.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 Об утверждении государственной поверочной схемы для средств измерений температуры;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 4211-017-51453097-2008 Термопреобразователи сопротивления Метран-2000. Технические условия.
