Измерители-регуляторы программные ТРМ251
| Номер в ГРСИ РФ: | 38551-08 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термометров сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока, для использования в системах контроля различных технологических процессов в различных отраслях промышленности и в коммунальном и сельском хозяйстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38551-08 |
| Действует | по 09.07.2028 |
| Наименование | Измерители-регуляторы программные |
| Модель | ТРМ251 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a5a5094a-1ecb-531d-a688-3e5f41c188bb |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-019-46526536-2007 |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 26.09.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.09.2018 |
| Номер сертификата | 32612 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1116 п. 03 от 26.09.201309д2 от 11.08.08 п.155 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), Тульская обл., г. Богородицк
Россия
109518, 1-й Грайвороновский пр-д, д.20, стр.16, тел./факс (495) 171-80-89, тел. 171-09-21, (109456, 1-й Вешняковский пр., 2), 111024, 2-я ул.Энтузиастов, д.5, корп.5. Тел./факс (495) 221-60-64, www.owen.ru, E-mail: support@owen.ru
Поверка
| Методика поверки / информация о поверке | МИ 3067-2007 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
19117
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19094 (100%) |
| Неуспешных поверок (СИ непригодно) | 23 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
38551-08: Описание типа
2023-38551-08.pdf
|
Скачать | 245.3 КБ | |
|
38551-08: Методика поверки
2022-mp38551-08-2.pdf
|
Скачать | 76.3 КБ |
Описание типа
Назначение
Измерители-регуляторы программные ТРМ251 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.
Описание
Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин. Измеренный сигнал преобразуется в соответствии c настройками прибора, может отображаться на цифровом индикаторе прибора и передаваться на компьютер. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления и настенного крепления. На лицевой панели прибора размещен цифровой индикатор, управляющие кнопки и элементы индикации. Клеммы для внешнего подключения расположены на задней панели прибора.
Приборы выпускаются в различных исполнениях, отличающихся типом выходных элементов регулирования, конструктивным исполнением.
В каждом канале выполняются функции двух-, трехпозиционного регулирования, либо пропорционально - интегрально - дифференциального (ПИД) регулирования.
Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы постоянного тока.
Фотографии общего вида приборов приведены на рисунках 1 и 2.
для настенного крепления

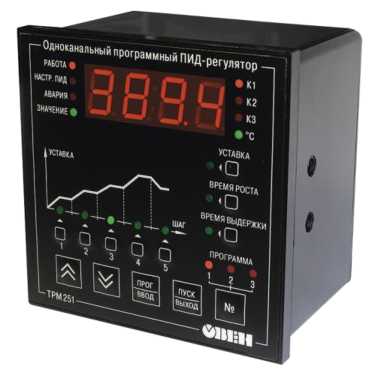

Рис.2 - Общий вид приборов в корпусе Щ1

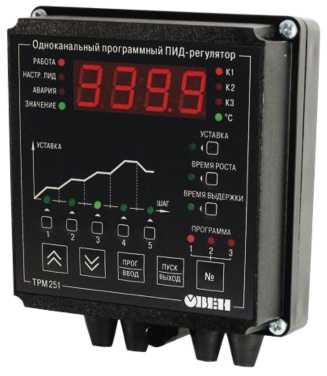

Рис.1 - Общий вид приборов в корпусе Н -
- для щитового крепления
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из:
- встроенной в корпус средства измерений «Измерители-регуляторы программные ТРМ251» части ПО;
- автономной части ПО, реализованной в виде файлов операционной системы.
Для функционирования приборов необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано.
Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение измерителей-регуляторов программных ТРМ251 |
pr_trm251v110 |
1.10 |
По номеру версии |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
«A» - для встроенной части ПО.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
«С» - для автономной части ПО.
Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Диапазон измерений контроллеров при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблицах 2 и 3:
Таблица 2 - Используемые на входе первичные преобразователи (датчики)
|
Условное обозначение НСХ преобразования |
Диапазоны измерений, °С |
Значение единицы младшего разряда**), °С |
Пределы допускаемой основной приведенной погрешности, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
|
Pt 50 (а=0,00385 °С-1) |
-200.+750 |
0,1; 1,0 |
±0,25 |
|
50 П (а=0,00391 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
50 М (а=0,00428 °С-1) |
-99.+200 |
0,1 | |
|
Cu 50 (а=0,00426 °С-1) |
-50.+200 |
0,1 | |
|
Pt 100 (а=0,00385 °С-1) |
200. +750 |
0,1; 1,0 | |
|
100 П (а=0,00391 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
100 М (а=0,00428 °С-1) |
-99.+200 |
0,1 |
±0,25 |
|
Cu 100 (а=0,00426 °С-1) |
-50.+200 |
0,1 | |
|
100 Н (а=0,00617 °С-1) |
-60.+180 |
0,1 | |
|
Pt 500 (а=0,00385 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
500 П (а=0,00391 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
500 М (а=0,00428 °С-1) |
-99.+200 |
0,1 | |
|
Cu 500 (а=0,00426 °С-1) |
-50.+200 |
0,1 | |
|
500 Н (а=0,00617 °С-1) |
-60.+180 |
0,1 | |
|
Pt 1000 (а=0,00385 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
1000 П (а=0,00391 °С-1) |
-200.+750 |
0,1; 1,0 | |
|
1000 М (а=0,00428 °С-1) |
-99.+200 |
0,1 | |
|
Cu 1000 (а=0,00426 °С-1) |
-50.+200 |
0,1 | |
|
1000 Н (а=0,00617 °С-1) |
-60.+180 |
0,1 | |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |||
|
ТХК (L) |
-200.. +800 |
0,1; 1,0 |
±0,5 |
|
ТЖК (J) |
-200.. +1200 |
0,1; 1,0 | |
|
ТНН (N) |
-200.+1300 |
0,1; 1,0 | |
|
ТХА (К) |
-200.. +1300 |
0,1; 1,0 | |
|
ТПП (s) |
0.+1750 |
0,1; 1,0 | |
|
ТПП (r) |
0.+1750 |
0,1; 1,0 | |
|
ТПР (В) |
+200.. +1800 |
0,1; 1,0 | |
|
ТВР (А-1) |
0.. +2500 |
0,1; 1,0 | |
|
ТВР (а-2) |
0.. +1800 |
0,1; 1,0 | |
|
ТВР (а-3) |
0.. +1800 |
0,1; 1,0 | |
|
ТМК (Т) |
-200.+400 |
0,1; 1,0 | |
|
Примечание к таблице 2: **) При температуре выше плюс 999,9 и ниже минус 99,9 °С цена единицы младшего разряда равна 1 °С. | |||
Таблица 3 - Используемые на входе сигналы постоянного тока и напряжения
|
Сигнал датчика |
Диапазон измерений, % |
Значение единицы младшего разряда (*) |
Пределы допускаемой основной приведенной погрешности, % |
|
Сигнал постоянного напряжения | |||
|
-50.+50 мВ |
0.100 |
0,1; 1,0 |
±0,25 |
|
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011-80 | |||
|
Напряжение 0.1 В |
0.100 |
0,1; 1,0 |
±0,25 |
|
Ток 0.5 мА |
0.100 |
0,1; 1,0 | |
|
Ток 0.20 мА |
0.100 |
0,1; 1,0 | |
|
Ток 4.20 мА |
0.100 |
0,1; 1,0 | |
|
Примечание к таблице 3: (*) Максимально возможный диапазон индикации от минус 999 до плюс 9999. При индицируемых значениях выше плюс 999,9 и ниже минус 99,9 цена единицы младшего разряда равна 1. | |||
Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не превышают 0,2 предела допускаемой основной приведенной погрешности.
Пределы допускаемой основной приведённой погрешности выходных сигналов цифроаналогового преобразователя (ЦАП) «параметр - ток (4.20) мА», %:............±0,5
Пределы допускаемой дополнительной приведенной погрешности выходов ЦАП, вызванной изменением температуры окружающего воздуха от нормальной (20±5) оС (нормальные условия) до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не превышают 0,5 предела допускаемой основной приведенной погрешности.
Номинальное напряжение питания переменного тока, В.................................220
Частота питающего напряжения, Гц.................................................от 47 до 63
Рабочие условия эксплуатации:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха, °С: рабочие условия.........................................................от плюс 1 до плюс 50;
нормальные условия...................................................от плюс 15 до плюс 25;
- верхний предел относительной влажности воздуха не более 80 % при плюс 35 °С и более низких температурах без конденсации влаги
- атмосферное давление, кПа.................................................от 84,0 до 106,7
Масса, кг, не более.................................................................................0,5
Габаритные размеры (Ш х В х Г), мм:
- Н - корпус для настенного крепления: ................................130x105x65;
- Щ1 - корпус для щитового крепления:......................................96x96x65
В соответствие с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP44 в корпусе для настенного крепления и IP54 со стороны передней панели в корпусе для щитового крепления.
В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.
Средняя наработка на отказ, ч, не менее:................................................100000
Средний срок службы, лет, не менее:..........................................................12.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплектность поставки прибора входят:
- Измеритель-регулятор программный ТРМ251 1 шт.
- Паспорт 1 экз.
- Руководство по эксплуатации КУВФ.421210.002 РЭ 1 экз.
- Гарантийный талон 1 экз.
- Методика поверки 1 экз.
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421214.006 РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4217-042-46526536-2013 «Измерители-регуляторы программные ТРМ251. Технические условия».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».
