Трансформаторы тока SVA
| Номер в ГРСИ РФ: | 38612-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ELEQ b.v.", Германия |
|
38612-08: Описание типа
2018-38612-08.pdf
|
Скачать | 65.2 КБ |
Для измерительных приборов и устройств защиты и (или) управления в установках переменного тока частотой 50 или 60 Гц, используются в качестве комплектующего изделия для генераторных и вспомогательных токопроводов электростанций, а также на высоковольтных вводах силовых трансформаторов и выключателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38612-08 |
| Действует | по 03.08.2024 |
| Наименование | Трансформаторы тока |
| Модель | SVA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 15e9824c-7d2e-9b52-e3a6-02ab25a48cd6 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 28.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 28.11.2018 |
| Номер сертификата | 32687 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1387 п. 13 от 28.11.201309д3 от 11.09.08 п.57 |
Производитель / Заявитель
Фирма "ELEQ b.v.", ГЕРМАНИЯ
Германия
Siemensstrasse 1, 50170 Kerpen-Sindorf, Germany Тел. +49 2602 679-0, факс +49 2602 9436-00
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1344
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1338 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
38612-08: Описание типа
2018-38612-08.pdf
|
Скачать | 65.2 КБ |
Описание типа
Назначение
Трансформаторы тока SVA предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц. Трансформаторы тока SVA используются в качестве комплектующего изделия для генераторных и вспомогательных токопроводов электростанций, а также на высоковольтных вводах силовых трансформаторов и выключателей.

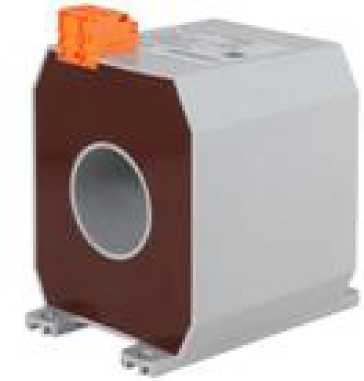

Описание
Трансформаторы тока SVA являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущая шина или кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля или шины, используемых в качестве первичной обмотки. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Все трансформаторы выполняются со вторичными
обмотками, равномерно распределенными по
сердечникам для обеспечения высокой точности. Число вторичных обмоток от одной до четырех. Выводы вторичных обмоток подключаются к клеммным колодкам в коробке вторичных выводов, которая закреплена на корпусе и закрыта пломбируемой крышкой для предотвращения несанкционированного доступа к выводам.
Технические характеристики
- первичные токи, А
от 50 до 2000
1; 2; 5
0,72
0,2s-0,5s-0,2-0,5-1-3/(5-10)
5Р, 10P/(5-30)
от 1,0 до 60
50 или 60
до 30
от 100x100x045
до 250x230x0150
- вторичные токи, А
- наибольшее рабочее напряжение, кВ
- классы точности /коэффициент безопасности измерительных обмоток
- классы точности/коэффициент предельной кратности защитных обмоток
- номинальные мощности, В.А
- номинальная частота, Гц
- масса, кг
- габаритные размеры (ШхВхД-внут диаметр), мм
Климатическое исполнение У3 по ГОСТ 15150-69.
Знак утверждения типа
наносится на табличку трансформатора и на паспорт типографским способом.
Комплектность
Трансформатор тока- 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока SVA» фирмы "ELEQ b.v.", Германия.
Нормативные документы
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
