Адаптеры измерительные АДС97
| Номер в ГРСИ РФ: | 38646-08 |
|---|---|
| Производитель / заявитель: | ЗАО НПФ "Логика", г.С.-Петербург |
Для измерения электрических сигналов, соответствующих параметрам потоков жидкостей и газов, транспортируемых по трубопроводам, для работы совместно с тепловычислителями СПТ961.2 и корректорами СПГ761.2, СПГ762.2 и СПГ763.2 в составе измерительных комплексов (систем), предназначенных для учета тепловой энергии и теплоносителей, природного и других газов, а также газообразных, жидкостных и газожидкостных углеводородных смесей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38646-08 |
| Действует | по 19.09.2029 |
| Наименование | Адаптеры измерительные |
| Модель | АДС97 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e4f77536-cddb-85f8-73a0-c3247c69c3bb |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4217-063-23041473-2008 |
| Класс СИ | 32.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 05.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 05.12.2018 |
| Номер сертификата | 32735 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1403 п. 14 от 05.12.201309д3 от 11.09.08 п.92 |
Производитель / Заявитель
Акционерное общество "Научно-производственная фирма "Логика" (АО "НПФ "ЛОГИКА"), г. Санкт-Петербург
Россия
198103, ул.Курляндская, 1, а/я 272 (198020, наб.Обводного канала, 150) тел./факс 252-29-40
Поверка
| Методика поверки / информация о поверке | РАЖГ.421412.061 ПМ2 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
2714
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2670 (98%) |
| Неуспешных поверок (СИ непригодно) | 44 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
38646-08: Описание типа
2018-38646-08.pdf
|
Скачать | 97.8 КБ | |
|
38646-08: Методика поверки
2022-mp38646-08.pdf
|
Скачать | 73.9 КБ |
Описание типа
Назначение
Адаптеры измерительные АДС97 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам контролируемой среды (жидкость, газ, газоконденсатная смесь и пр.), в том числе транспортируемой по трубопроводам.
Описание
Принцип работы адаптеров заключается в преобразовании входных электрических сигналов, поступающих от датчиков параметров контролируемой среды (расход, давление, температура и др.), в цифровой код. Результаты измерений передаются на внешние устройства по интерфейсу RS485 и выводятся на встроенный дисплей.
В качестве датчиков параметров совместно с адаптерами применяются:
- преобразователи с выходным сигналом тока 0 - 5, 0 - 20, 4 - 20 мА (преобразователи давления, разности давлений, температуры и других параметров);
- преобразователи с частотным и импульсным выходным сигналом частотой до 5 кГц (преобразователи расхода и счетчики объема и массы);
- преобразователи температуры (термопреобразователи сопротивления) с характеристиками Pt100, Pt50, 100П, 50П, 100М, 50М.
К адаптерам могут быть подключены четыре датчика с выходным сигналом силы тока, четыре с частотным или импульсным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 4I+4F+4R.
Конструктивно адаптеры изготовлены в пластмассовом корпусе настенного исполнения, внутри которого расположена печатная плата с электронными компонентами. На лицевую панель адаптера выведен знакосинтезирующий дисплей, а на монтажной панели размещены разъемы для внешних подключений. Доступ к элементам, расположенным внутри корпуса, в том числе несущим программное обеспечение, ограничен пломбированием.

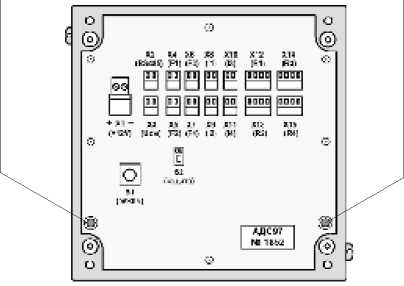

Внешний вид адаптера и схема пломбирования приведены на рисунке 1.
----1 Знак утверждения типа
—| Пломба поверителя Пломба изготовителя
Рисунок 1 - Общий вид и монтажная панель
Программное обеспечение
(ПО) адаптеров встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
04 |
|
Цифровой идентификатор ПО |
F1EF |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики адаптеров АДС97
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы тока, мА |
от 0 до 20 |
|
Диапазон измерений сигналов частоты, Гц |
от 0 до 5000 |
|
Диапазон измерений сигналов сопротивления, Ом |
от 39 до 235 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сигналов тока 0 - 20 и 4 - 20 мА, % |
±0,05 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сигналов тока 0 - 5 мА, % |
±0,1 |
|
Пределы допускаемой относительной погрешности измерения сигналов частоты, % |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерения сигналов сопротивления, Ом |
±0,03 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
160 187 60 |
|
Масса, кг, не более |
1 |
|
Электропитание: - напряжение постоянного тока, В - потребляемый ток, не более, мА |
(12 ± 3) 90 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 35 °С и более низких температурах, % - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
85000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевой панели адаптера методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Адаптер измерительный АДС97 |
1 шт. |
|
Руководство по эксплуатации (РАЖГ.421412.061 РЭ) |
1 шт. |
|
Методика поверки (РАЖГ.421412.061 ПМ2) |
1 шт. |
|
Паспорт (РАЖГ.421412.061 ПС) |
1 шт. |
|
Штекер MC 1,5/2-ST-3,81 |
10 шт. |
|
Штекер MC 1,5/4-ST-3,81 |
4 шт. |
|
Штекер MSTB 2,5/3-ST |
1 шт. |
|
Заглушка кабельного ввода |
4 шт. |
Поверка
осуществляется по документу РАЖГ.421412.061 ПМ2 "Адаптеры измерительные АДС97. Методика поверки", утвержденному ФГУП "ВНИИМС" 27.08.2008 г.
Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.
Знак поверки наносится на паспорт и (или) на свидетельство о поверке адаптера.
Сведения о методах измерений
приведены в эксплуатационном документе изготовителя
Нормативные документы
ТУ 4217-063-23041473-2008 "Адаптеры измерительные АДС97. Технические условия"
