Преобразователи измерительные анализаторов жидкости электрохимических лабораторных МУЛЬТИТЕСТ ИПЛ
| Номер в ГРСИ РФ: | 38683-08 |
|---|---|
| Производитель / заявитель: | ООО НПП "Семико", г.Новосибирск |
|
38683-08: Описание типа
2019-38683-08.pdf
|
Скачать | 160.4 КБ |
Для определения состава водных сред электрохимическими методами путем измерения ЭДС электродной системы или напряжения постоянного тока электрохимического датчика, для определения окислительно-восстановительного потенциала, а также, совместно с ионоселективными электродами, для определения концентрации однозарядных и двузарядных катионов и анионов (тип определяемого иона определяется конструкцией подключенного ионоселективного электрода). Для определения массовой концентрации растворенного кислорода и величины процента насыщения жидкости кислородом. Область применения: энергетика, экология и охрана окружающей среды, очистные сооружения и водоподготовка, химические технологии, биология, биохимия, медицина, фармакология и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38683-08 |
| Действует | по 20.02.2024 |
| Наименование | Преобразователи измерительные анализаторов жидкости электрохимических лабораторных |
| Модель | МУЛЬТИТЕСТ ИПЛ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 04442c14-6798-7c07-1c1e-1509a1482d3c |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-100-45444533-08 |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 04.03.2014 продлен срок свидетельстваВзамен № 21545-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 04.03.2019 |
| Номер сертификата | 32772 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 243 п. 16 от 04.03.201409д3 от 11.09.08 п.130 |
Производитель / Заявитель
ООО НПП "Семико", РОССИЯ, г.Новосибирск
Россия
630123, а/я 180, (ул.Мочищенское шоссе, 18), тел./факс (383-2) 65-95-86, 76-84-39 (доп.04), E-mail: semico@sibnet.ru, semico@mail.ru
Поверка
| Методика поверки / информация о поверке | НПКД.421598.100 РЭ, раздел 7 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5626
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5551 (99%) |
| Неуспешных поверок (СИ непригодно) | 75 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
38683-08: Описание типа
2019-38683-08.pdf
|
Скачать | 160.4 КБ |
Описание типа
Назначение
Преобразователи измерительные анализаторов жидкости электрохимических лабораторных МУЛЬТИТЕСТ ИПЛ (далее - преобразователи) предназначены для определения состава водных сред электрохимическими методами путём измерения ЭДС электродной системы или напряжения постоянного тока электрохимического датчика.
Преобразователи могут использоваться для определения окислительновосстановительного потенциала, а также, совместно с ионоселективными электродами, для определения концентрации однозарядных и двузарядных катионов и анионов (тип определяемого иона определяется конструкцией подключенного ионоселективного электрода).
Преобразователь модификации МУЛЬТИТЕСТ ИПЛ-513, совместно с электрохимическим датчиком парциального давления кислорода, может использоваться также для определения массовой концентрации растворённого кислорода и процента насыщения жидкости кислородом.
Преобразователи могут измерять температуру водных сред для внесения температурной компенсации в результаты измерений.
Описание
Принцип действия преобразователей основан на измерении сигналов первичных преобразователей, выполнении необходимых вычислений и преобразовании информации с целью вывода результатов измерений в выбранном пользователем виде на жидкокристаллический дисплей.
Функционально преобразователи состоят из конструктивно объединённых устройств ввода-вывода информации, устройства преобразования данных и измерительного преобразователя с несколькими входными измерительными каналами.
Преобразователи имеют цифровой информационный выход для подключения электронно-вычислительной машины или другого аналогичного устройства.
Преобразователи выпускаются в двух вариантах конструктивного исполнения, отличающихся компоновкой устройств ввода вывода информации и габаритными размерами. Общий вид преобразователей приведён на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек приведены на рисунках 3 и 4.

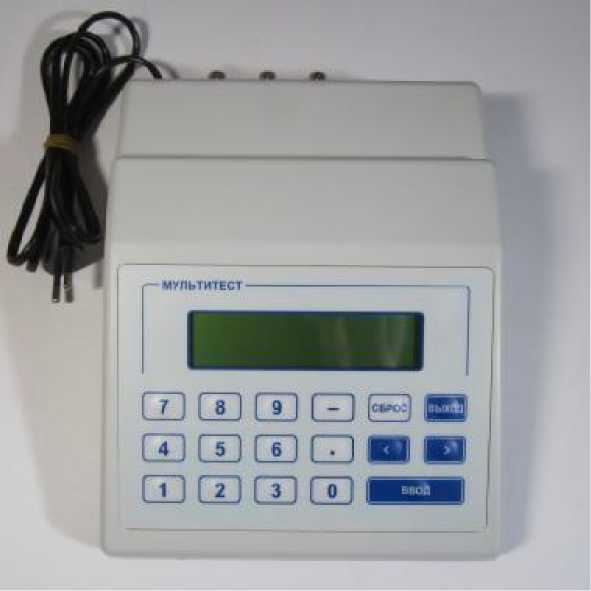

Рисунок 1. Общий вид преобразователя конструктивного исполнения 1
Рисунок 2. Общий вид преобразователя конструктивного исполнения 2

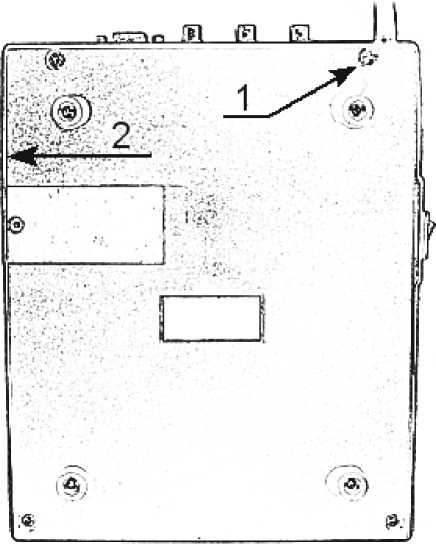

Рисунок 3. Преобразователь конструктивного исполнения 1, вид снизу: 1 - пломба изготовителя, 2 - место для нанесения оттисков клейм или размещения наклеек на боковой поверхности корпуса

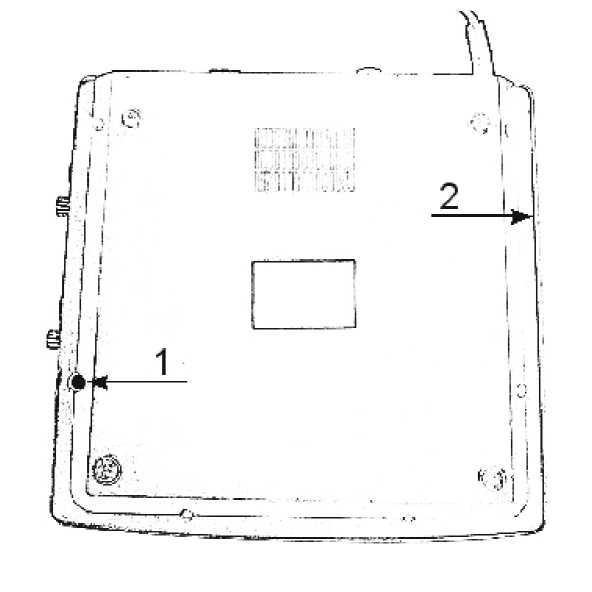

Рисунок 4. Преобразователь конструктивного исполнения 2, вид снизу: 1 - пломба изготовителя, 2 - место для нанесения оттисков клейм или размещения наклеек на боковой поверхности корпуса
Преобразователи выпускаются в тринадцати модификациях:
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных с функцией иономера МУЛЬТИТЕСТ ИПЛ-101;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных с функциями иономера и титратора МУЛЬТИТЕСТ ИПЛ-101-1;
- преобразователи измерительные анализаторов жидкости потенциометрических двухканальных с функцией иономера МУЛЬТИТЕСТ ИПЛ-102;
- преобразователи измерительные анализаторов жидкости потенциометрических трехканальных с функцией иономера МУЛЬТИТЕСТ ИПЛ-103;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных с функцией иономера и выбором параметров градуировки МУЛЬТИТЕСТ ИПЛ-201;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных МУЛЬТИТЕСТ ИПЛ-301;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных повышенной точности с функцией иономера МУЛЬТИТЕСТ ИПЛ-111;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных повышенной точности с функциями иономера и титратора МУЛЬТИТЕСТ ИПЛ-111-1;
- преобразователи измерительные анализаторов жидкости потенциометрических двухканальных повышенной точности с функцией иономера МУЛЬТИТЕСТ ИПЛ-112;
- преобразователи измерительные анализаторов жидкости потенциометрических трехканальных повышенной точности с функцией иономера МУЛЬТИТЕСТ ИПЛ-113;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных повышенной точности с функцией иономера и выбором параметров градуировки МУЛЬТИТЕСТ ИПЛ-211;
- преобразователи измерительные анализаторов жидкости потенциометрических одноканальных повышенной точности МУЛЬТИТЕСТ ИПЛ-311;
- преобразователи измерительные анализаторов жидкости комбинированных с двумя потенциометрическими каналами повышенной точности с функциями иономера и одним амперометрическим каналом с функциями кислородомера МУЛЬТИТЕСТ ИПЛ-513.
Программное обеспечение
Программное обеспечение преобразователей выполняет обработку данных, поступающих от первичных преобразователей, команд и данных, вводимых с клавиатуры, а также выполняет вывод информации на дисплей и цифровой информационный выход. Программное обеспечение записывается в постоянное запоминающее устройство микроконтроллера, возможность его изменения при помощи интерфейсов преобразователя отсутствует. Программное обеспечение содержит средства обнаружения сбоев и искажений, которые нарушают целостность ПО и данных.
Влияние программного обеспечения на метрологические характеристики преобразователей учитывается при нормировании основных и дополнительных погрешностей. Защита программного обеспечения преобразователей осуществляется посредством исключения возможности изменения (модификации) программного обеспечения, занесённого в память микроконтроллера с помощью внешних воздействий или набора команд интерфейсов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» (в соответствии с МИ 3286-2010).
Идентификационные данные программного обеспечения.
|
Наименование программного обеспечения |
Идентификационное наименование про граммного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ipl.bin |
IPL |
13.0 |
9E37 |
16-ти битная сумма всех байт, входящих в файл кода программы |
Технические характеристики
|
№ п/п |
Наименование характеристики |
Значение характеристики для модификаций | ||
|
ИПЛ-101, ИПЛ-101-1, ИПЛ-102, ИПЛ-103, ИПЛ-201, ИПЛ-301 |
ИПЛ-111, ИПЛ-111-1, ИПЛ-112, ИПЛ-113, ИПЛ-211, ИПЛ-311 |
ИПЛ-513 | ||
|
1 |
Диапазон измерений значений ЭДС, мВ |
От минус 3000 до плюс 3000 включ. | ||
|
2 |
Диапазон измерений значений температуры, °C |
От 0 до 100 включ. | ||
|
3 |
Диапазон преобразования измеренного значения ЭДС в pX (pH) |
От минус 2 до плюс 20 включ. | ||
|
4 |
Диапазон показаний преобразователя при преобразовании измеренного значения постоянного электрического напряжения в значение массовой концентрации растворённого кислорода, мг/дм3 |
- |
- |
От 0 до 20 включ. |
|
5 |
Диапазон преобразования измеренного значения постоянного электрического напряжения в значение процента насыщения жидкости кислородом, % |
- |
- |
От 0 до 200 включ. |
|
6 |
Пределы допускаемой основной абсолютной погрешности преобразователя при измерении ЭДС электродной системы, ДЕ, мВ |
±1,0 |
±0,5 |
±0,5 |
|
№ п/п |
Наименование характеристики |
Значение характеристики для модификаций | ||
|
ИПЛ-101, ИПЛ-101-1, ИПЛ-102, ИПЛ-103, ИПЛ-201, ИПЛ-301 |
ИПЛ-111, ИПЛ-111-1, ИПЛ-112, ИПЛ-113, ИПЛ-211, ИПЛ-311 |
ИПЛ-513 | ||
|
7 |
Пределы допускаемой основной абсолютной погрешности преобразователя при преобразовании измеренного значения ЭДС в pX(pH), Дрх |
±0,02 |
±0,005 |
±0,005 |
|
8 |
Пределы допускаемой абсолютной погрешности преобразователя при преобразовании измеренного значения постоянного электрического напряжения в значение процента насыщения жидкости кислородом, % |
- |
- |
±0,2 |
|
9 |
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±0,5 | ||
|
10 |
Пределы допускаемой абсолютной погрешности автоматической температурной компенсации при преобразовании измеренного значения ЭДС в pX(pH) |
±0,01 |
±0,002 |
±0,002 |
|
11 |
Пределы допускаемой абсолютной погрешности при преобразовании измеренного значения ЭДС в значение выходного сигнала, мВ |
±5 | ||
|
12 |
Пределы допускаемой дополнительной погрешности преобразователя при измерении ЭДС при наличии переменного тока частотой (50 ± 1) Гц напряжением (50 ± 5) мВ в цепи вспомогательного электрода, мВ |
0,5' Де | ||
|
13 |
Пределы допускаемой дополнительной погрешности преобразователя при преобразовании ЭДС в pX(pH) при наличии переменного тока частотой (50 ± 1) Гц напряжением (50 ± 5) мВ в цепи вспомогательного электрода |
0,5- Дрх | ||
|
14 |
Пределы допускаемой дополнительной погрешности преобразователя при измерении ЭДС электродной системы при изменении напряжения питания на каждые 10 В в диапазоне от 187 до 242 В, мВ |
0,2-Де | ||
|
№ п/п |
Наименование характеристики |
Значение характеристики для модификаций | ||
|
ИПЛ-101, ИПЛ-101-1, ИПЛ-102, ИПЛ-103, ИПЛ-201, ИПЛ-301 |
ИПЛ-111, ИПЛ-111-1, ИПЛ-112, ИПЛ-113, ИПЛ-211, ИПЛ-311 |
ИПЛ-513 | ||
|
15 |
Пределы допускаемой дополнительной погрешности преобразователя при преобразовании ЭДС в pX(pH) при изменении напряжения питания на каждые 10 В в диапазоне от 187 до 242 В |
0,2^Дрх | ||
|
16 |
Пределы допускаемой дополнительной погрешности преобразователя при измерении ЭДС электродной системы при изменении сопротивления цепи измерительного электрода на каждые 500 МОм в диапазоне от 0 до 1000 МОм, мВ |
Де | ||
|
17 |
Пределы допускаемой дополнительной погрешности преобразователя при преобразовании ЭДС в pX(pH) при изменении сопротивления цепи измерительного электрода на каждые 500 МОм в диапазоне от 0 до 1000 МОм |
ДрХ | ||
|
18 |
Пределы допускаемой дополнительной погрешности преобразователя при измерении ЭДС электродной системы при изменении сопротивления цепи вспомогательного электрода на каждые 10 кОм в диапазоне от 0 до 20 кОм, мВ |
0,5' Де | ||
|
19 |
Пределы допускаемой дополнительной погрешности преобразователя при преобразовании ЭДС в pX(pH) при изменении сопротивления цепи вспомогательного электрода на каждые 10 кОм в диапазоне от 0 до 20 кОм |
0,5- Дрх | ||
|
20 |
Пределы допускаемой дополнительной погрешности преобразователя при измерении ЭДС при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне от 10 до 35 °C, мВ |
0,5' Де | ||
|
21 |
Время установления показаний преобразователя: - при измерении ЭДС, с, не более; - при преобразовании измеренного значения постоянного электрического напряжения в значение концентрации растворённого кислорода, мин, не более; - при измерении температуры, мин, не более |
10 - 5 |
10 - 5 |
10 2 5 |
|
22 |
Рабочие условия эксплуатации: - температура окружающей среды, °C; - относительная влажность, %, не более; - атмосферное давление, кПа; - напряжение питающей сети, В; - частота питающей сети, Гц |
20±5 80 от 84 до 106 от 187 до 242 включ. 50±1 | ||
|
23 |
Мощность, потребляемая преобразователем от сети переменного тока, Вт, не более |
5 | ||
|
24 |
Средняя наработка на отказ, ч, не менее |
20000 | ||
|
25 |
Значение установленной безотказной наработки, ч, не менее |
4000 | ||
|
26 |
Средний срок службы, лет, не менее |
10 | ||
|
27 |
Установленный срок службы, лет, не менее |
4 | ||
|
28 |
Среднее время восстановления работоспособного состояния, ч, не более |
8 | ||
Габаритные размеры преобразователей:
230x220x50;
180x230x80.
1,5.
- для конструктивного исполнения 1, мм, не более
- для конструктивного исполнения 2, мм, не более Масса преобразователей, кг, не более
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации НПКД.421598.100 РЭ печатным способом и на этикетку, которую крепят на нижней панели преобразователя методом наклейки.
Комплектность
|
№ |
Наименование изделия и его обозначение |
Обозначение |
Количество |
|
1 |
Преобразователь * |
- |
1 шт. |
|
2 |
Вставка плавкая (предохранитель) ВП 1-1 0,25А |
АГ0.481.303 ТУ |
1 шт. |
|
3 |
Датчик температуры МУЛЬТИТЕСТ ДТУ |
НПКД.421529.002 ТУ |
1 шт. |
|
4 |
Кабель для подключения ЭВМ |
НПКД.421529.003 ТУ |
1 шт. |
|
№ |
Наименование изделия и его обозначение |
Обозначение |
Количество |
|
5 |
Паспорт |
НПКД.421598.100 ПС |
1 экз. |
|
6 |
Руководство по эксплуатации |
НПКД.421598.100 РЭ |
1 экз. |
|
7 |
Методика поверки (раздел 7 руководства по эксплуатации НПКД.421598.100 РЭ) |
- |
1 экз. |
|
* Преобразователь конкретной модификации, согласно заказу | |||
Поверка
Поверку преобразователя выполняют в соответствии с разделом 7 «Методика поверки» руководства по эксплуатации НПКД.421598.100 РЭ, утверждённым ФГУП «УНИИМ» в июне 2008 г.
Основные средства поверки:
- прибор для поверки вольтметров, дифференциальный вольтметр В1-12 по ГОСТ 9245-79, диапазон устанавливаемых напряжений от 0 до 10 В, относительная погрешность установки калиброванного напряжения 0,5-10’4;
- имитатор электродной системы И-02 по 5М2.890.003 ТУ, значения сопротивлений, имитирующих внутреннее сопротивление измерительного электрода 0; 500; 1000 МОм, пределы допускаемой основной относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление измерительного электрода ±25 % от номинального значения, значения сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода 0; 10; 20 кОм, пределы допускаемой основной относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода ±1% от номинального значения;
- термометр ртутный стеклянный ТЛ-4 № 2 по ТУ 25-2021.003-88, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, абсолютная погрешность ±0,2 °C;
- термометр ртутный стеклянный ТЛ-4 № 3 по ТУ 25-2021.003-88, диапазон измерений от 50 до 105 °C, цена деления 0,1 °C, абсолютная погрешность ±0,2 °C;
- термостат УТ-15 по ТУ 64-1-2622-80, температурный диапазон от 0 до 100 °C, абсолютная погрешность поддержания температуры не более 0,1 °C.
Сведения о методах измерений
Сведения изложены в руководстве по эксплуатации НПКД.421598.100 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4215-100-45444533-08 Преобразователи измерительные анализаторов жидкости электрохимических лабораторных МУЛЬТИТЕСТ ИПЛ. Технические условия.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
НПКД.421598.100 РЭ раздел 7 «Методика поверки», утверждённый ФГУП
«УНИИМ» в июне 2008 г.
