Преобразователи расхода 8070
| Номер в ГРСИ РФ: | 38704-08 |
|---|---|
| Производитель / заявитель: | Фирма "Burkert S.A.S.", Франция |
|
38704-08: Описание типа
2014-38704-08.pdf
|
Скачать | 74.1 КБ |
Для непрерывного измерения расхода вязких сред, таких, как клей, мед, промышленные масла. Область применения: пищевая, химическая промышленность.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38704-08 |
| Действует | по 24.01.2019 |
| Наименование | Преобразователи расхода |
| Модель | 8070 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7f3be04d-bc89-8c55-3335-0af59116e9af |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.02 |
| Год регистрации | 2008 |
| Страна-производитель | Франция |
| Примечание | 24.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 24.01.2019 |
| Номер сертификата | 32779 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 42 п. 16 от 24.01.201409д3 от 11.09.08 п.149 |
Производитель / Заявитель
Фирма "Burkert Contromatic SAS", ФРАНЦИЯ
Франция
Rue du Giessen, FR-67220 Triembach Au Val Тел. +33 388 5891 11
Поверка
| Методика поверки / информация о поверке | МП 38704-08 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
38704-08: Описание типа
2014-38704-08.pdf
|
Скачать | 74.1 КБ |
Описание типа
Назначение
Преобразователи расхода модели 8070 предназначены для непрерывного измерения расхода вязких сред, таких, как клей, мед, промышленные масла.
Описание
Преобразователи расхода модели 8070 по принципу действия относятся к камерным расходомерам. Жидкость поступает в измерительную камеру и приводит в движение овальные шестерни. Овальные шестерни насажены на две параллельно расположенные оси. Одна из шестерен имеет трубку, посредством которой движение шестерни передается на передаточный и счетный механизм. В счетном механизме имеется магнитная муфта, вращение которой с помощью датчика Холла электронного модуля SE30 преобразуется в частотный сигнал. Частотный сигнал может быть подан на трансмиттер 8025 или другие электронные устройства, имеющие импульсный (частотный) или токовый (4 - 20 мА) входы.
Преобразователь расхода модели 8070 состоит из:
- фитинга S070;
- электронного модуля SE30.

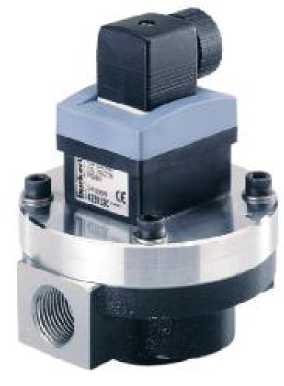

Фотографии общего вида
Технические характеристики
|
Диаметр условного прохода, Ду, мм |
от 15 до 100 |
|
Диапазон измерений, м3/ч - вязкость > 5 мПа • с (сП) |
от 0,06 до 72 |
|
- вязкость < 5 мПа • с (сП) |
от 0,18 до 37 |
|
Пределы допускаемой относительной погрешности преобразователя, % |
± 0,5 |
|
Температура измеряемой среды, ° С |
от 0 до 100 |
|
Вязкость измеряемой среды, не более, Па • с (сП) |
1 (1000) |
|
Давление измеряемой среды, МПа Ду 15, 25 |
5,5 |
|
Ду 40, 50 |
1,8 |
|
Ду 80 |
1,2 |
|
Ду 100 |
1,0 |
|
Выходной сигнал - частотный, Гц |
от 0 до 300 |
|
- токовый, мА |
от 4 до 20 |
|
Напряжение питания, В |
от 12 до 36 |
|
Класс защиты |
IP65 |
|
Условия эксплуатации: температура окружающего воздуха, ° С |
от 0 до 60 |
|
относительная влажность, не более, % |
80 |
Знак утверждения типа
наносится на преобразователи расхода методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Кол-во |
|
Преобразователь расхода модели 8070 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП 38704-08 «Инструкция. ГСИ. Преобразователи расхода модели 8070 фирмы «Burkert Contromatic S.A.S», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 08.02.2008 г.
Основное поверочное оборудование:
- установка поверочная для поверки методом измерения массы с погрешностью не более ± 0,1%.
Сведения о методах измерений
изложены в документе «Преобразователи расхода 8070. Руководство по эксплуатации».
Нормативные документы
1 .ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 .ГОСТ 25668-83 «Расходомеры. Основные параметры».
3 .ГОСТ12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности»
4 .Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при осуществлении торговли и товарообменных операций
