Манометры технические тракторные МТТ
| Номер в ГРСИ РФ: | 38788-19 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ПО "Минский часовой завод", Беларусь, г.Минск |
Манометры технические тракторные МТТ (далее по тексту - манометры) предназначены для измерений избыточного давления в пневматических и гидравлических системах тракторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38788-19 |
| Наименование | Манометры технические тракторные |
| Модель | МТТ |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 31.08.2022 |
Производитель / Заявитель
ОАО "Минский часовой завод", Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 38788-19: Описание типа СИ | Скачать | 454.5 КБ | |
| 38788-19: Методика поверки | Скачать | 6.4 MБ |
Описание типа
Назначение
Манометры технические тракторные МТТ (далее по тексту - манометры) предназначены для измерений избыточного давления в пневматических и гидравлических системах тракторов.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (трубчатой пружины), один конец которой запаян в держатель, а другой через тягу связан с трибкосекторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение стрелки манометра.
Расположение штуцера осевое.
Шкала манометров двухцветная. Красный сектор шкалы обозначает аварийный режим работы трактора, зеленый рабочий.
Внешний вид манометров представлен на рисунке 1.
Схема нанесения знака поверки представлена на рисунке 2.
Пломбирование манометров изготовителем не предусмотрено.
Место нанесения знака поверки

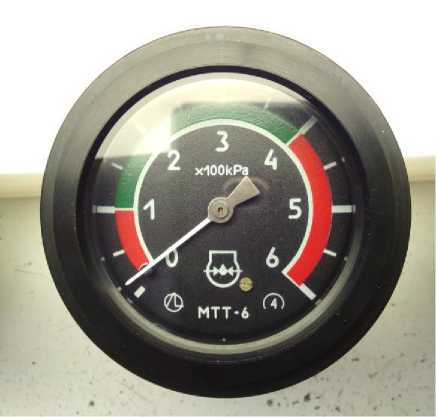

Рисунок 1 - Общий вид манометра технического тракторного МТТ
Рисунок 2 - Схема нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, кПа: - МТТ-6, МТТ-6А - МТТ-10, МТТ-10А - МТТ-16, МТТ-16А |
от 0 до 600 от 0 до 1000 от 0 до 1600 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной от верхнего предела диапазона измерений (ВПИ) погрешности, % |
±4,0 |
|
Класс точности |
4,0 |
|
Вариация показаний, %, не более |
4,0 |
|
Пределы допускаемой дополнительной приведённой погрешности от ВПИ, вызванной отклонением температуры от нормальных условий (от +15 до +25°С), % /10 °С |
±2 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной воздействием вибрации синусоидальной формы с ускорением (от 12 до 18 м/с2) в диапазоне частот от 20 до 100 Гц, %, не более |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Габаритные размеры (ДиаметрхДиаметрхДлина), мм, не более |
66x66x85 | |
|
Масса, кг, не более |
0,25 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -60 до +60 от 30 до 80 | |
|
Средняя наработка на отказ, ч |
12000 | |
|
Степень защиты от проникновения воды и пыли по ГОСТ 14254-2015 - со стороны циферблата - с тыльной стороны |
IP54 IP5X | |
Знак утверждения типананосится на титульный лист паспорта манометра Комплектность | ||
|
I аблица 3 - комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Манометр технический тракторный МТТ |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Поверка
осуществляется по документам:
- при первичной поверке на территории Республики Беларусь - осуществляется по документу СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- при периодической поверке на территории Российской Федерации - осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-60 (Регистрационный № 58794-14);
- манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометров, как показано на рисунке 2, и (или) в паспорт и (или) на свидетельство о поверке.
Нормативные документы
ГОСТ 1701-75 Манометры автомобильные и указатели давления автотракторные. Общие технические условия
ТУ 307-171.018-93 Манометры технические тракторные. Технические условия
