Машины трехкоординатные измерительные Bravo

Назначение

Трехкоординатные измерительные машины Bravo (далее - КИМ Bravo) предназначены для измерений размеров корпусных деталей сложной формы (рам, шасси, капотов двигателей и т.д.), тяжелых громоздких деталей, отливок, деталей космической техники, контроля технологической оснастки в автомобильной, судостроительной и авиационной промышленности и в станкостроении.

Описание

КИМ Bravo - трехкоординатная измерительная машина стоечной конструкции. Выпускается нескольких модификаций, отличающихся друг от друга диапазоном измерений, и двух исполнений: HP и HA, различающихся конструкцией опор.

Базовой частью КИМ Bravo является горизонтальный рычаг (один или два), который представляет собой ось Y декартовой системы координат машины. Плечом, перпендикулярным к горизонтальному рычагу, является ось Х. Рычаг несет измерительные головки (как контактные, так и бесконтактные) или другие устройства измерения, а также разметочный инструмент.

Открытая архитектура горизонтальной оси обеспечивает оптимальную доступность к измеряемым поверхностям детали, горизонтальные рычаги могут работать одновременно, производя измерения одной и той же или различных поверхностей детали.

Точность перемещения по оси Z обеспечивается алюминиевой конструкцией малой массы.

Перемещения по осям осуществляются на воздушных подшипниках, приспособленных для работы в цеховых условиях. КИМ имеет температурную компенсацию и нечувствительна к вибрациям и загрязнениям окружающей среды.

Программное обеспечение специально адаптировано для задач, решаемых на КИМ Bravo и включает в себя программу PC-DMIS, которая является стандартной для ручного и автоматического измерения деталей.

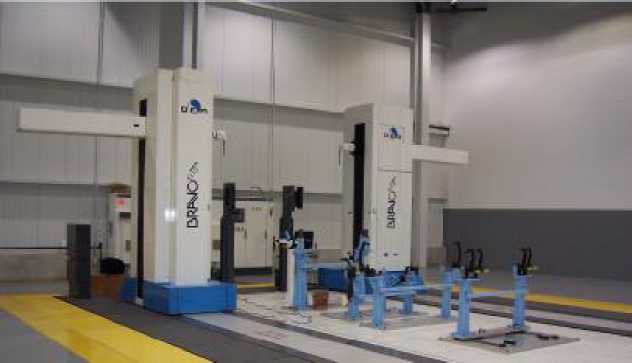

Рисунок 1 - Общий вид машин трехкоординатных измерительных Bravo

Программное обеспечение

Программное обеспечение функционирует в среде MS Windows. Оно состоит из пакета программ для измерения и обработки результатов, а также программы и системы контроля средств измерений, расположенных в заранее скомпилированных бинарных файлах и не может быть модифицировано. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать

протоколы.

Идентификационные данные программного обеспечения приведены в таблице:

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем на инсталляционной дискете (флеш-накопитель) и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.

Защита программного обеспечения машин трехкоординатных измерительных Bravo соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским методом и на заднюю панель прибора методом наклейки.

Комплектность

Поверка

осуществляется по документу МП 38798-08 «Машины трехкоординатные измерительные Bravo. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2008 г.

Для проведения поверки необходимы следующие средства измерений и вспомогательное оборудование:

- аттестованная сфера диаметром 30 или 50 мм;

- устройство с концевыми мерами длины; программное обеспечение для проведения поверки в автоматическом режиме.

Сведения о методах измерений

Метод измерений изложен в документе «Машины трехкоординатные измерительные

Bravo. Руководство по эксплуатации»

Нормативные документы

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

Техническая документация фирмы Hexagon Metrology S.p.A, Италия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
