Манометры показывающие МТП-М
| Номер в ГРСИ РФ: | 38808-19 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ПО "Минский часовой завод", Беларусь, г.Минск |
Манометры показывающие МТП-М (далее по тексту - манометры) предназначены для измерений избыточного давления жидких и газообразных неагрессивных некристаллизующихся сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38808-19 |
| Наименование | Манометры показывающие |
| Модель | МТП-М |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 22.12.2021 |
Производитель / Заявитель
ОАО "Минский часовой завод", Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 166 |
| Найдено поверителей | 21 |
| Успешных поверок (СИ пригодно) | 160 (96%) |
| Неуспешных поверок (СИ непригодно) | 6 (4%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 38808-19: Описание типа СИ | Скачать | 356.2 КБ | |
| 38808-19: Методика поверки | Скачать | 702.2 КБ |
Описание типа
Назначение
Манометры показывающие МТП-М (далее по тексту - манометры) предназначены для измерений избыточного давления жидких и газообразных неагрессивных некристаллизующихся сред.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (трубчатой пружины), один конец которой запаян в держатель, а другой через тягу связан с трибкосекторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение стрелки манометра.
В зависимости от расположения штуцера манометры выпускаются следующих модификаций:
- МТП-1М - радиальное расположение штуцера;
- МТП-4М - осевое расположение штуцера.
Внешний вид манометров приведён на рисунке 1.
Знак поверки в виде оттиска поверительного клейма наносится на заднюю стенку корпуса приборов.
Пломбирование манометров изготовителем не предусмотрено.

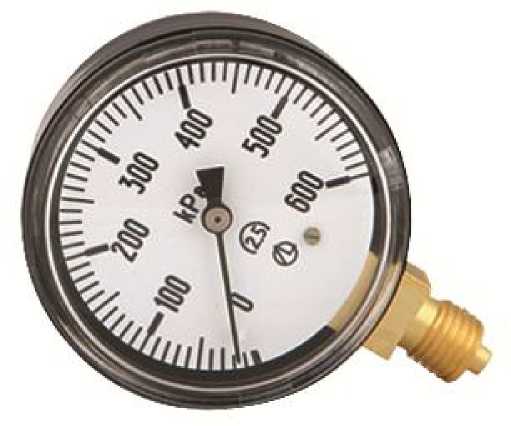

Рисунок 1 - Общий вид манометра показывающего МТП-М

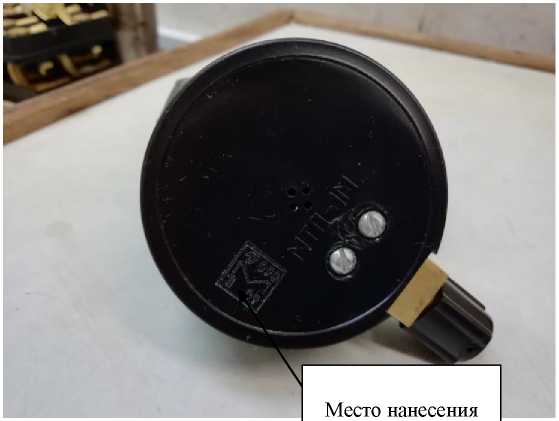

знака поверки
Рисунок 2 - Схема нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа МТП-1М МТП-4М |
от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 0,6 |
|
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности, % МТП-1М МТП-4М |
±2,5; ±4,0 ±4,0 |
|
Класс точности МТП-1М МТП-4М |
2,5; 4,0 4,0 |
|
Вариация, МПа, не более МТП-1М МТП-4М |
2,5; 4,0 4,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, не более | |
|
- высота |
80 |
|
- диаметр |
60 |
|
- длина |
32 |
|
Масса, кг, не более |
0,2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +60 |
|
- относительная влажность (при температуре +35 °С), % |
95 |
|
- частота синусоидальной вибрации, Гц |
от 5 до 25 |
|
- амплитуда смещения синусоидальной вибрации, мм, не | |
|
более |
0,1 |
|
Срок службы, лет, не более |
3 |
|
Средняя наработка на отказ, ч |
250000 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта манометра
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр МТП-М |
1 шт. | |
|
Чехол |
1 шт. | |
|
Паспорт |
П284 |
1 экз. |
Поверка
на территории Республики Беларусь - осуществляется по документу СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
на территории России - осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Манометры грузопоршневые МП-6 (Регистрационный № 58794-14)
Манометры грузопоршневые МП-60 (Регистрационный № 58794-14)
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометров, как показано на рисунке 2, и (или) в паспорт и (или) на свидетельство о поверке.
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, тягомеры, напоромеры и тягонапоромеры. Общие технические условия
ТУ РБ 100230391.027-2000 Манометры показывающие МТП-М. Технические условия
