Фурье-спектрометры инфракрасные Nicolet iS5, Nicolet iS10, Nicolet iN10
| Номер в ГРСИ РФ: | 38812-11 |
|---|---|
| Категория: | Фурье-спектрометры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Для измерения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах и т.д. по спектрам поглощения. Область применения - аналитические лаборатории научно-исследовательских институтов и промышленных предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38812-11 |
| Действует | по 16.09.2016 |
| Наименование | Фурье-спектрометры инфракрасные |
| Модель | Nicolet iS5, Nicolet iS10, Nicolet iN10 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d75873c-f9d8-1d4c-77bd-7c44d4021530 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Примечание | Взамен № 38812-08 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43854 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.83 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific", СОЕДИНЕННЫЕ ШТАТЫ
США
1410 Gillingham Lane, Sugarland, TX 77478, USA, Тел.: +1 (713) 272 0404 Факс: ...2272, One Thermo Fisher Way Oakwood Village, OH 44146, USA, Тел. (440) 248-7400, факс (440) 349-6581, 5225 Verona Road, Madison, Wl 53711-4495 USA, www.thermofisher.com
Поверка
| Методика поверки / информация о поверке | МП-242-1137-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 395 (98%) |
| Неуспешных поверок (СИ непригодно) | 7 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
38812-11: Описание типа
2011-38812-11.pdf
|
Скачать | 121 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Фурье-спектрометры инфракрасные предназначены для измерения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах, волокнах, полимерах, нефтепродуктах, фармацевтических препаратах и т.д. по спектрам поглощения в инфракрасной области электромагнитных излучений.
Описание
Принцип действия прибора основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами; контроль положения и скорости движения зеркала интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).
Фурье-спектрометр представляет собой стационарный автоматизированный настольный прибор, состоящий из двухлучевого интерферометра, источника и приемника излучения, оптической системы и блока электроники.
Спектрометры моделей Nicolet iS5, Nicolet iS10, Nicolet iN10 - семейство унифицированных по основным блокам (источник излучения, интерферометр, детектор) приборов. Все модели имеют быстросменный беспроводной источник излучения на основе карбида кремния и предусматривают замену изнашивающихся деталей (источника излучения, лазера) непосредственно оператором, без привлечения сервисной службы фирмы-изготовителя; заменяемые детали и зеркала не требуют и не имеют возможности юстировки. Все модели имеют регенерируемый осушитель внутреннего объема прибора в металлических патронах и индикатор влажности, доступный без открывания корпуса. Все модели также имеют развитую встроенную систему самодиагностики и информирования оператора о техническом состоянии прибора как через управляющую программу, так и с помощью индикаторов на корпусе.
Модель Nicolet iS5 - прибор минимального объема и веса, предназначенный для рутинных измерений и рассчитанный прежде всего на применение в лабораториях контроля качества и учебных практикумах. Эта модель не имеет возможности подключения внешних приставок и приспособлений, но может комплектоваться дополнительными приставками, устанавливаемыми в кюветное отделение. Для работы в условиях повышенной влажности может комплектоваться оптическими элементами на основе селенида цинка.
Модель Nicolet iS10 предназначена как для рутинных, так и для исследовательских работ в криминалистических лабораториях, отделах контроля качества и химических лабораториях общего профиля. Отличается возможностью подключения внешних приставок (инфракрасного микроскопа, дополнительного кюветного отделения iZ10, интерфейса к прибору для термогравиметрического анализа и пр.). Для расширения спектрального диапазона может комплектоваться специальным светоделителем. Имеется встроенная панель для выполнения наиболее часто встречающихся операций без использования клавиатуры компьютера.
Всего листов 6
Модель Nicolet iN10 представляет собой интегрированную конструкцию, объединяющую в одном корпусе фурье-спектрометр и микроскоп, предназначенную для анализа микрообразцов. Предназначен прежде всего для исследования микрообразцов размером от 10 мкм и автоматического картирования поверхности пробы в криминалистических лабораториях и отделах контроля качества различного профиля. Имеет неохлаждаемый жидким азотом детектор (DTGS), но может быть дополнительно укомплектован детектором с охлаждением жидким азотом (MCT или матричным MCT). Возможно подключение внешнего кюветного отделения iZ10 для макрообразцов (таблеток KBr, пленок полимеров, жидкостных и газовых кювет и пр.). Имеет встроенную видеокамеру с разрешением 1024х768 точек, с одновременным наблюдением пробы и регистрацией спектра.
Внешний вид фурье-спектрометров приведен на рисунках 1, 2 и 3.

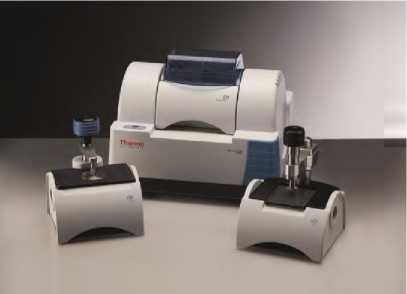

Рисунок 1. Внешний вид фурье-спектрометра модели Nicolet iS5

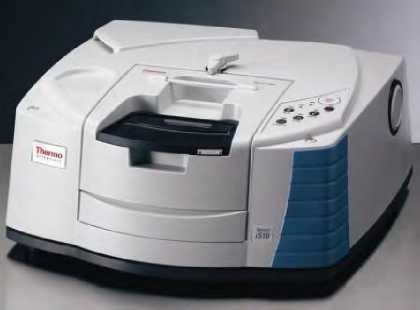

Рисунок 2. Внешний вид фурье-спектрометра модели Nicolet iS10
Рисунок 3. Внешний вид фурье-спектрометра модели Nicolet iN10
Программное обеспечение
В фурье-спектрометрах используется программное обеспечение OMNIC, предназначенное для управления работой фурье-спектрометра и процессом измерений, а также для хранения и обработки полученных данных.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OMNIC |
OMNIC32.exe |
8.2.387 |
e12ef3d872109043750eec2db2d1 ef6e |
MD5 |
Структура ПО включает в себя блоки, отвечающие за управление прибором, по-
лучение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. В комплект поставки входит утилита для проверки соответствия установленного ПО и поставляемого дистрибутива, а также соответствия операционной системы и требований OMNIC.
Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность спектрометра. Уровень защиты ПО относится к категории С по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.
Технические характеристики
|
Nicolet iS5 |
Nicolet iS10 |
Nicolet iN10 | |
|
Спектральный диапазон, -1 см |
от 7800 до 350 от 7800 до 500 с оптикой ZnSe |
от 7800 до 350 от 11000 до 375 со светоделителем XT-KBr |
от 7600 до 450 с детектором DLATGS от 7800 до 650 с детектором MCT |
|
Спектральное разрешение (без аподизации), см-1, не более |
0,8 |
0,4 |
0,4 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, -1 см |
±0,4 |
±0,2 |
±0,2 |
|
СКО случайной составляющей погрешности установки волновых чисел, см-1, не более |
0,01 |
0,01 |
0,01 |
|
Уровень псевдорассеянно-го света, %, не более |
0,15 |
0,1 |
0,1 |
|
Отношение сигнал/шум, от пика до пика, 2050-1950 см-1, не менее: | |||
|
При сканировании в течение 1 мин, разрешении 4 см-1 и продувке прибора азотом или сухим воздухом |
22000 |
35000 |
— |
|
При сканировании в течение 5 сек, разрешении 4 см-1 |
7000 |
10000 |
— |
|
При сканировании в течение 2 мин, разрешении 4 см-1 и продувке прибора азотом или сухим воздухом |
— |
— |
25000 с детектором MCT 2500 с детектором DLATGS |
|
Скорость движения зеркала интерферометра, см/с |
0,4747 |
от 0,16 до 2,5 |
от 0,16 до 2,5 |
|
Максимальная скорость регистрации, при разрешении 16 см-1, спектров за 10 с |
17 |
400 |
100 |
|
Г абаритные размеры, мм, не более |
350x280x 260 |
550 x 570 x 250 |
622 x 653 x 533 |
|
Размеры кюветного отделения, мм, не более (ШхГхВ) |
Ширина 158, открытое сверху, спереди и сзади |
210 x 260 x 200 |
70 x 130 x 20 (предметный столик) 210 x 260 x 200 (размер кюветного отделения в модуле iZ10) |
|
Масса, кг, не более |
10 |
39 |
43 |
|
Напряжение питания при частоте (50±1,0) Гц, В |
220+22.зз | ||
|
Потребляемая мощность (без компьютера), В •А, не более |
45 |
110 |
110 |
|
Средний срок службы, лет |
12 | ||
|
Условия эксплуатации: - диапазон изменения температуры, °C - диапазон изменения атмосферного давления, кПа - диапазон изменения относительной влажности, % при t=25°C |
от 12 до 35 от 84 до 106,7 от 20 до 80 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель фурье-спектрометра в виде наклейки.
Комплектность
Комплект поставки определяется заказом и отражается в спецификации.
Лист № 5
Всего листов 6 Основной комплект включает:
- фурье-спектрометр инфракрасный;
- программное обеспечение;
- руководство по эксплуатации;
- методику поверки МП-242-1137 -2011.
Поверка
осуществляется по документу " МП-242-1137 -2011.Фурье-спектрометры инфракрасные моделей Nicolet iS5, Nicolet iS10, Nicolet iN10 фирмы "Thermo Fisher Scientific", США. Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 25.05.2011 года.
Основные средства поверки: пленка полистирола толщиной 0,025:0,040 мм и 0,070: 0,090 мм по ГОСТ 12998-85.
Сведения о методах измерений
ГОСТ Р 51930-2002 «Бензины автомобильные и авиационные. Определение бензола методом инфракрасной спектроскопии»
ГОСТ Р 52256-2004 «Бензиныю Определение МТБЭ, ЭТБЭ, ДИПЭ, метанола, этанола и трет-бутанола методом инфракрасной спектроскопии»
ГОСТ 28326.3-89 «Аммиак жидкий технический. Определение массовой концентрации масла методом инфракрасной спектроскопии»
ГОСТ 28640-90 «Масла минеральные электроизоляционные. Метод определения ароматических углеводородов»
ГОСТ Р 51797-2001 «Вода питьевая. Метод определения содержания нефтепродуктов»
EN 14078:2003 «Нефтепродукты жидкие. Определение метиловых эфиров (FAME) жирных кислот в газойлях. Метод инфракрасной спектроскопии»
ASTM D5670-95 «Стандартный тестовый метод определения остаточной ненасыщенности в гидрогенизованном нитрильном каучуке (HNBR)»
ASTM D5576-94 «Стандартная практика определения структурных особенностей в полиолефинах»
ASTM D3677-90 (1995) «Стандартные тестовые методы идентификации каучука»
ASTM D2357-74 (1995) «Качественная классификация ПАВ»
ASTM D2124-99 «Стандартный тестовый метод анализа компонент в поли (винилхлоридных) соединениях»
ASTM D5594-98 «Стандартный тестовый метод определения содержания винил ацетата в этилен-винил ацетатных сополимерах (EVA)»
ASTM D5477-95 «Стандартная практика идентификации полимерных слоев или включений»
ASTM D3900-95 «Стандартные тестовые методы определения этиленовых блоков в ЕРМ (сополимерах этилен-пропилен) и в EPDM (терполимерах этилен-пропилен-диен)»
ASTM D3133-72 (1989) «Стандартный тестовый метод количественного определения нитрата целлюлозы в алкидных лаках»
ASTM Е204-98 «Стандартная практика идентификации материалов спектроскопией инфракрасного поглощения с использованием библиотеки стандартов ASTM и Индекса химической классификации»
ASTM E2412-10 «Стандартная практика мониторинга качества смазочных масел в процессе эксплуатации методом ИК-Фурье спектроскопии»
ASTM D6342-98 «Стандартная практика для сырья полиуретана: определение гидроксильного числа полиолов»
ASTM D3124-98 «Стандартный тестовый метод определения ненасыщенного винилидена в полиэтилене»
Лист № 6
Всего листов 6
ASTM D3594-93 «Стандартный тестовый метод для сополимеризованного эти-лакрилата в сополимерах этилен-этил акрилата»
ASTM D2702-94 (1998) «Стандартная практика определения компонент резины»
ASTM D6047-99 «Стандартные тестовые методы определения 5-этилиденнорборнена (ENB) или дициклопентадиена (DCPD) в этилен-пропилен диеновых терполимерах»
ASTM D4875-94 «Стандартный тестовый метод определения содержания полимеризованного этиленоксида в полиэфирных полиолах»
ASTM D4660-95 «Стандартные тестовые методы определения содержания изомеров толуендиизоцианатов в сырье полиуретана»
Общие и частные фармакопейные статьи Американской (USP), Британской (BP), Европейской (EP) и Российской фармакопеи.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
при выполнении работ в области охраны окружающей среды, обеспечению безопасных условий и охраны труда и при оценке соответствия продукции обязательным требованиям, установленным законодательством Российской Федерации.
