Мультиметры цифровые ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115)
| Номер в ГРСИ РФ: | 38862-09 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | ООО "Профигрупп", г.С.-Петербург |
|
38862-09: Описание типа
2015-38862-09.pdf
|
Скачать | 122.7 КБ |
Для измерений частоты, напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты следования синусоидальных и импульсных сигналов, коэффициента заполнения сигнала, температуры, емкости, а также для контроля ("прозвонки") электрических цепей и диодов. Область применения: наладка и обслуживание различного радио- и электрооборудования в промышленных и лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38862-09 |
| Действует | по 19.01.2020 |
| Наименование | Мультиметры цифровые |
| Модель | ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 237c6957-d7ed-6644-b6c4-80539b2a6028 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4221-011-76151262-2008 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 19.01.2015 продлен срок свидетельстваВзамен № 38862-08 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.01.2020 |
| Номер сертификата | 36741 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 24 п. 25 от 19.01.201510 от 05.11.09 п.137 |
Производитель / Заявитель
ООО "Профигрупп", РОССИЯ, г.С.-Петербург
Россия
195009, ул.Комсомола, 16 лит. А Тел. (812) 325-1478, 703-73-67, 703-73-65, Тел./факс 702-12-05
Поверка
| Методика поверки / информация о поверке | ПГПП.76151262.011 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4039
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3694 (91%) |
| Неуспешных поверок (СИ непригодно) | 345 (9 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
38862-09: Описание типа
2015-38862-09.pdf
|
Скачать | 122.7 КБ |
Описание типа
Назначение
Мультиметры цифровые серии ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115) (далее мультиметры), предназначенные для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты, коэффициента заполнения периодического сигнала, температуры, емкости, а также для контроля целостности электрических цепей и контроля диодов.
Описание
Принцип работы мультиметров заключается в измерении мгновенных значений тока и напряжения, и вычисления на основе этой измерительной информации действительных значений силы тока и напряжения, а также частоты и коэффициента заполнения периодических сигналов.
Измерение электрической емкости проводится путем преобразования емкости в разность потенциалов на входе измерительной схемы. Измерение температуры проводится с помощью внешне подключаемой термопары.
Принцип работы при измерениях сопротивления заключается в определении величины падения напряжения при прохождении измерительного тока определенной величины через измеряемую цепь.
Мультиметры имеют режим проверки диодов и проверки целостности электрической цепи.
Модели мультиметров отличаются наличием функций измерений, указанных в таблице 1.
Таблица 1
|
Тип прибора Режим работы |
ОММЕГА 111 |
ОММЕГА 113 |
ОММЕГА 115 |
|
Тип измерения |
Среднее значение |
Среднеквадратичное значение | |
|
Измерение напряжения постоянного и переменного тока сигнала произвольной формы |
+ |
+ |
+ |
|
Измерение силы постоянного и переменного тока сигнала произвольной формы |
+ |
+ |
+ |
|
Измерение сопротивления постоянному току |
+ |
+ |
+ |
|
Измерение частоты и коэффициент заполнения |
+ |
+ |
+ |
|
Измерение температуры |
- |
+ |
+ |
|
Измерение емкости |
- |
+ |
+ |
|
Проверка p-n переходов |
+ |
+ |
+ |
|
Проверка целостности электрической цепи |
+ |
+ |
+ |
|
Измерение токовой петли 4-20 мА% |
- |
- |
+ |

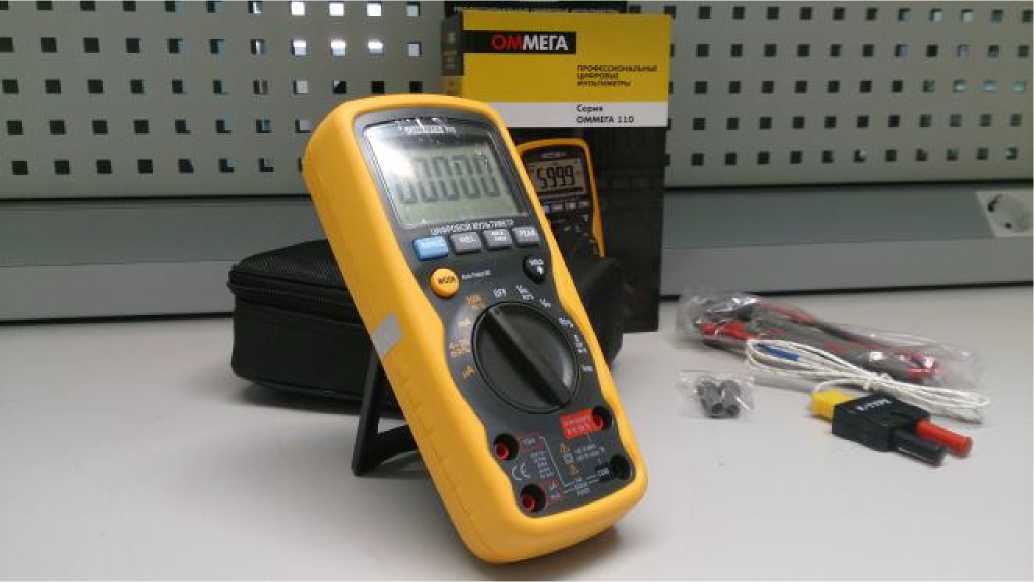

Рисунок 1 - Общий вид
Технические характеристики
|
Таблица 2 Основные характеристики мультиметров ОММЕ |
ГА 111 и 113. | |||
|
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
|
ОММЕГА 111 |
ОММЕГА 113 | |||
|
Сила переменного тока номинальной частотой 40-500 Гц |
0 - 0,6 мА |
0,1 мкА |
±(0,0151изм. +3D) | |
|
0 - 6 мА |
1 мкА | |||
|
0 - 60 мА |
10 мкА | |||
|
0 - 600 мА |
0,1 мА | |||
|
0 - 6 А |
1 мА |
±(0,021изм. +3D) | ||
|
0 - 10 А |
10 мА | |||
|
Сила постоянного тока |
0 - 0,6 мА |
0,1 мкА |
±(0,011изм. +3D) | |
|
0 - 6 мА |
1 мкА | |||
|
0 - 60 мА |
10 мкА | |||
|
0 - 600 мА |
0,1 мА | |||
|
0 - 6 А |
1 мА |
±(0,0151изм. +3D) | ||
|
0 - 10 А |
10 мА | |||
|
Напряжение постоянного тока |
0 - 600 мВ |
0,1 мВ |
±(0,002иизм. +2D) | |
|
0 - 6 В |
1 мВ | |||
|
0 - 60 В |
10 мВ | |||
|
0 - 600 В |
100 мВ | |||
|
0 - 1000 В |
1 В | |||
|
Напряжение переменного тока номинальной частоты 50/60 Гц |
0 - 6 В 0 - 60 В 0 - 600 В |
1 мВ 10 мВ 100 мВ |
±(0,0Шизм. +3D) | |
|
Напряжение переменного тока номинальной частоты 40-1000 Гц |
±(0,02иизм. +3D) | |||
|
Напряжение переменного тока номинальной частоты 50/60 Гц |
0 - 1000 В |
1 В |
±(0,012иизм. +3D) | |
|
Напряжение переменного тока номинальной частоты 40-1000 Гц |
±(0,025иизм. +3D) | |||
|
Электрическое сопротивление постоянному току |
0 - 600 Ом |
0,1 Ом |
±(0,003Ru3m. +4D) | |
|
0 - 6 кОм |
1 Ом | |||
|
0 - 60 кОм |
10 Ом | |||
|
0 - 600 кОм |
0,1 кОм | |||
|
0 - 6 МОм |
1 кОм | |||
|
0 - 60 МОм |
10 кОм |
±(0,005Ru3m. +20D) | ||
|
Частота синусоидального сигнала и следования импульсных сигналов (в режиме Hz%) |
0 - 9,999 Гц |
0,001 Гц |
±(0,001Fu3m. +2D) |
±(0,001Fu3m. +1D) |
|
0 - 99,999 Гц |
0,01 Гц | |||
|
0 - 999,9 Гц |
0,1 Гц | |||
|
0 - 9,999 кГц |
1 Гц | |||
|
0 - 99,99 кГц |
10 Гц | |||
|
0 - 999,9 кГц |
100 Гц | |||
|
0 - 9,999 МГц |
1 кГц | |||
|
Частота напряжения и силы переменного тока |
10-400 Гц |
0,01 Гц |
±0,005Fu3m | |
|
Коэффициент заполнения сигналов с частотой F от 5 Гц до 150 кГц |
0,1-99,9 % |
0,1 % |
±(0,01Fu3m. +2D) | |
|
Электрическая емкость |
60 нФ |
10 пФ |
- |
±(0,035Сизм. +4D) |
|
600 нФ |
0,1 нФ | |||
|
6мкФ |
1 нФ | |||
|
60 мкФ |
10 нФ | |||
|
600 мкФ |
100 нФ | |||
|
1 мФ |
1 мкФ |
- |
±(0,05Сизм. +5D) | |
|
Температура (с использованием термопары) |
-58 - 1832 F |
10 F |
- |
±(0,03Тизм. +9 0F) |
|
-45 - 750 0С |
10 С |
- |
±(0,03Тизм. +5 0C) | |
Таблица 3 Основные характеристики мультиметров ОММЕГА 115
|
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
ОММЕГА 115 | |||
|
Сила переменного тока номинальной частотой 40-500 Гц |
0 - 0,4 мА |
0,1 мкА |
±(0,0151изм. +4D) |
|
0 - 4 мА |
1 мкА |
±(0,0151изм. +3D) | |
|
0 - 40 мА |
10 мкА | ||
|
0 - 400 мА |
0,1 мА | ||
|
0 - 10 А |
10 мА |
|
Сила постоянного тока |
0 - 0,4 мА |
0,1 мкА |
±(0,011изм. +3D) |
|
0 - 4 мА |
1 мкА | ||
|
0 - 40 мА |
10 мкА | ||
|
0 - 400 мА |
0,1 мА | ||
|
0 - 10 А |
0,01 А | ||
|
Напряжение переменного тока номинальной частотой 40-1000Гц |
0 - 400 мВ |
0,1 мВ |
±(0,0Шизм. +4D) |
|
0 - 4 В |
1 мВ | ||
|
0 - 40 В |
10 мВ | ||
|
0 - 400 В |
100 мВ | ||
|
0 - 1000 В |
1 В | ||
|
Напряжение постоянного тока |
0 - 400 мВ |
0,01 мВ |
±(0,000биизм. +2D) |
|
0 - 4 В |
0,1 мВ | ||
|
0 - 40 В |
1 мВ | ||
|
0 - 400 В |
10 мВ | ||
|
0 - 1000 В |
0,1 В |
±(0,00Шизм. +2D) | |
|
Электрическое сопротивление постоянному току |
0 - 400 Ом |
0,01 Ом |
±(0,003Rизм. +9D) |
|
0 - 4 кОм |
0,1 Ом |
±(0,003Rизм.+4D) | |
|
0 - 40 кОм |
1 Ом | ||
|
0 - 400 кОм |
0,01 кОм | ||
|
0 - 4 МОм |
1 кОм | ||
|
0 - 40 МОм |
1 кОм |
±(0,02Rизм. +10D) | |
|
Частота синусоидального сигнала и следования импульсных сигналов (в режиме Hz%) |
0 - 40 Гц |
0,001 Гц |
±(0,001Бизм. +1D) |
|
0 - 400 Гц |
0,01 Гц | ||
|
0 - 4 кГц |
0,1 Гц | ||
|
0 - 40 кГц |
1 Гц | ||
|
0 - 400 кГц |
10 Гц | ||
|
0 - 4 МГц |
100 Гц | ||
|
0 - 40 МГц |
1 кГц | ||
|
Частота напряжения и силы переменного тока |
40-400 Гц |
0,01 Гц |
±0,005Fизм |
|
Коэффициент заполнения сигналов с частотой F от 5 Гц до 150 кГц |
0,1 - 99,9 % |
0,01 % |
±(0,015Бизм. +2D) |
|
Параметры токовой петли 4-20мА% |
От минус 25 до 125 %*) |
0,01 % |
±50D |
|
Электрическая емкость |
40 нФ |
0,001 нФ |
±(0,035Cизм.+40D) |
|
400 нФ |
0,01 нФ | ||
|
4 мкФ |
0,0001 мкФ |
±(0,035Сизм. +10D) | |
|
40 мкФ |
0,001 мкФ | ||
|
400 мкФ |
0,01 мкФ | ||
|
4 мФ |
0,1 мкФ |
±(0,05Сизм. +10D) | |
|
40 мФ |
0,001 мФ | ||
|
Температура (с использованием термопары) |
- 58 - 1832 °F |
1° F |
±(0,01Тизм. +4,5) °F |
|
-50 - 1000 °C |
1 °C |
±(0,01Тизм. +2,5) °С |
*) 0 мА=-25 %, 4 мА=0 %, 20 мА=100 %, 24 мА=125 %;
D - ед. мл. разряда, определяется разрешением для каждого конкретного предела измерений
**) Мультиметры ОММЕГА 115 производят измерения частоты в указанных диапазонах, а также индикацию частоты до 100 МГц
Лист № 5
Всего листов 6
Коэффициент амплитуды напряжения и тока сигналов произвольной формы Ka < 3 при полной шкале до 500 В, при линейном уменьшением коэффициента амплитуды Ka < 1,5 - 1000 В.
Параметры сигналов при поверке p-n переходов Imax=0.9 мА, Umax =2.8 B
|
Напряжение питания |
9 В постоянного тока |
|
Максимальный потребляемый ток |
15 мА |
|
Нормальные условия применения |
20 0С ± 5 0С |
|
температура окружающего воздуха | |
|
относительная влажность воздуха |
30 — 80 % |
|
атмосферное давление |
от 84 до 106 кПа |
|
Рабочие условия применения |
от 5 до 40 0С |
|
температура окружающего воздуха | |
|
относительная влажность воздуха |
не более 90 % |
|
Габаритные размеры , мм, не более |
187; 81; 50 |
|
Масса, г, не более |
342 |
|
Средняя наработка на отказ, тыс. ч. не более |
10000 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия транспортирования |
от минус 25 до 55 0С |
|
температура окружающего воздуха | |
|
относительная влажность воздуха |
95 % при 25 0С |
|
Условия хранения |
от минус 20 до 60 0С |
|
температура окружающего воздуха | |
|
относительная влажность воздуха |
до 80 % при 25 0С |
Знак утверждения типа
наносится на на заднюю панель прибора и на титульный лист руководства по эксплуатации -типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1. Прибор |
ТУ 4221-011-76151262-2008 |
1 шт | |
|
2. Измерительный щуп |
2 шт | ||
|
3. Элемент питания |
1 шт |
Типа NEDA 1604, 9 В, Крона ВЦ | |
|
4. Термопара типа К |
1 шт |
ОММЕГА 113 или ОММЕГА 115 | |
|
5. Руководство по эксплуатации |
ПГПП.76151262.011 РЭ |
1 экз. | |
|
6. Упаковочная коробка |
1 шт | ||
|
7. Методика поверки |
ПГПП.76151262.011 МП |
1экз. |
По требованию |
Поверка
осуществляется в соответствии с документом ПГПП.76151262.011МП «Государственная система обеспечения единства измерений. Мультиметры цифровые серии ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115). Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2009 г.
Основные средства поверки:
Калибраторы универсальные 9100, 9100Е (номинальное значение выходного напряжения от 0-до 1050 В тока - от 0.0 до 20 А. Максимальная погрешность напряжения постоянного тока
Лист № 6
Всего листов 6 0,006 %, переменного тока 0,04 %; максимальная погрешность силы постоянного тока 0,014 %, переменного тока 0,07 %)
Сведения о методах измерений
Изложены в Руководстве по эксплуатации «Мультиметры цифровые ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115) »
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1 Общие требования и методы для испытаний»
ТУ 4221-011-76151262-2008 «Мультиметры цифровые ОММЕГА 110 (ОММЕГА 111, ОММЕГА 113, ОММЕГА 115) »
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
