Комплекты термопреобразователей сопротивления КТСП-Н

Назначение

Комплекты термопреобразователей сопротивления КТСП-Н (далее - комплекты) предназначены для измерения температуры и разности температур в составе теплосчетчиков или информационно - измерительных систем учета теплоносителей.

Описание

Комплекты представляют собой термопреобразователи сопротивления платиновые ТСП-Н (далее - ТС) с номинальными статическими характеристиками PtlOO, 100П, Pt500, PtlOOO по ГОСТ 6651, изготовленные по ТУ BY 300044107.001-2006 и подобранные в пары по принципу схожести индивидуальных статистических характеристик преобразования.

ТС выпускаются с двухпроводной и четырехпроводной схемой подключения внутренних соединительных проводов.

Все конструкции ТС комплекта имеют место для опломбирования.

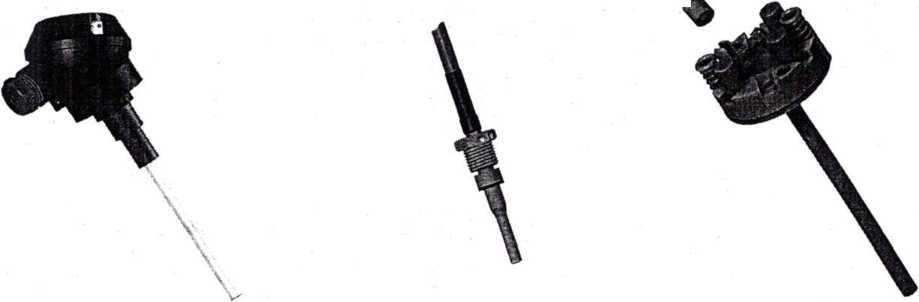

Внешний вид ТС, из которых подбираются комплекты, приведен на рисунках 1 - 6.

Схема пломбировки одиночных ТС, входящих в комплект, приведена на рисунках 7 и 8. Клеймо поверителя наносится на паспорт.

Рисунок 1 Внешний вид ТС исполнения 1 (тип PL кабель)

Рисунок 2 Внешний вид ТС исполнения 2 (тип DL головка)

Рисунок 3 Внешний вид ТС исполнения 3 (тип DL головка)

Рисунок 6 Внешний вид ТС исполнения 7 (тип PL головка)

Рисунок 4 Внешний вид ТС исполнения 5 (тип PL головка)

Рисунок 5 Внешний вид ТС исполнения 6 (тип DS кабель)

Рисунок 7

Схема пломбировки ХС^Тип PL головка)

Рисунок 8 ювки ТС (тип Di

Документ,,»/

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение номинальной статической характеристики (НСХ)по ГОСТ 6651:

Температурный коэффициент термопреобразователей сопротивления (а) по ГОСТ 6651, °C'1:

Допустимая максимальная температура, °C:

Диапазон измеряемых температур, °C:

Минимальная измеряемая разность температур Atmin, °C: Максимальная измеряемая разность температур Atmax, °C: Пределы допускаемой относительной погрешности измерения разности температур, %:

- для класса 1:

- для класса 2:

PtlOO; 100П; Pt500; PtlOOO.

0,00385; 0,00391.

120; 180.

от 0 до 105; от 0 до 160.

2;3.

100; 150.

+ (0,25 + 1,5Atmin/At);

± (0,5 + 3Atmin/At);

где At - разность температур, °C.

Пределы допускаемого отклонения сопротивления ТС комплекта от номинальной статической характеристики по ГОСТ 6651, °C:

- для ТС класса А:

- для ТС класса В:

Схема внутренних соединений по ГОСТ 6651:

Время термической реакции не более, с:

Длина монтажной части, мм:

Минимальная глубина погружения не более, мм:

± (0,15 + 0,002t);

± (0,3 + 0,005t).

двухпроводная; четырехпроводная.

20.

Диаметр монтажной части, мм:

Материал защитной арматуры:

Рабочее давление, МПа:

Группа климатического исполнения по ГОСТ 12997:

Устойчивость к механическим воздействиям по ГОСТ 12997:

Степень защиты по ГОСТ 14254:

Средний срок службы не менее, лет:

от 27,5 до 500.

(L + 5D), где

L - д лина чувствительного элемента, D - диаметр монтажной части.

3; 4; 5; 6; 7; 8.

сталь 12Х18Н10Т.

0,63; 1,6; 4,0.

ДЗ.

N2.

IP 65.

10.

Знак утверждения типа

Знак утверждения типа наносится способом термопечати на бирку, прикрепленную к каждому ТС комплекта, а также типографским способом на паспорт комплекта.

i/a.

Комплектность

В комплект поставки входят:

- комплект термопреобразователей сопротивления КТСП - Н

- руководство по эксплуатации ТНИВ.405511.002 РЭ

- методика поверки МП ВТ 047-2002

- паспорт ТНИВ.405511.002 ПС

шт.; шт.*; шт.**;

шт.

* - 1 экз. на 25 комплектов, поставляемых в один адрес.

* * - по запросу организаций, осуществляющих поверку.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ГОСТ EN 1434-1-2018 «Теплосчетчики. Часть 1. Общие требования» (по пунктам требований к комплектам датчиков температур).

ГОСТ EN 1434-2-2018 «Теплосчетчики. Часть 2. Требования к конструкции» (по пунктам требований к комплектам датчиков температур).

ТУ BY 300044107.001-2006 «Термопреобразователи сопротивления платиновые ТСП-Н».

ТУ РБ 300044107.008-2002 «Комплекты термопреобразователей сопротивления КТСП-П».

МП ВТ 047-2002 «Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки».

Заключение

Комплекты термопреобразователей сопротивления КТСП-Н соответствуют требованиям ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018 (по пунктам требований к комплектам датчиков температур), ТУ РБ 300044107.008-2002.

Для комплектов термопреобразователей сопротивления КТСП-Н, применяемых в сфере законодательной метрологии, межповерочный интервал:

- для Республики Беларусь: не более 48 месяцев;

- для поставок на экспорт: не более 60 месяцев.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС»,

210015, г. Витебск, ул. Б. Хмельницкого, 20, тел/факс: (0212) 42-68-04.

Аттестат аккредитации № BY/112 02.6.0.0003
