Приборы для контроля изоляции ПКИ-15-2М
| Номер в ГРСИ РФ: | 38884-08 |
|---|---|
| Производитель / заявитель: | ЗАО "Мехта", г.Климовск |
|
38884-08: Описание типа
2014-38884-08.pdf
|
Скачать | 80.1 КБ |
Для испытаний изоляции обмоток погружных электрических двигателей на электрическую прочность выпрямленным напряжением положительной полярности с одновременным измерением тока утечки, в автоматическом и ручном режимах измерений. Область применения - электротехническая промышленность (контроль идиагностирование изоляции обмоток погружных электрических двигателей), использование в качестве регулируемых источников высокого напряжения постоянного тока положительной полярности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38884-08 |
| Действует | по 24.01.2019 |
| Наименование | Приборы для контроля изоляции |
| Модель | ПКИ-15-2М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bb07f679-5650-5af1-b3b6-dd1f969444ca |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4227-001-73872570-08 |
| Класс СИ | 34.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 24.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.01.2019 |
| Номер сертификата | 33064 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 42 п. 42 от 24.01.201411 от 16.10.08 п.09 |
Производитель / Заявитель
ЗАО "Мехта", РОССИЯ, г.Климовск
Россия
142181, Московская обл., ул.Заводская, д.8А
Поверка
| Методика поверки / информация о поверке | МП-061/447-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
38884-08: Описание типа
2014-38884-08.pdf
|
Скачать | 80.1 КБ |
Описание типа
Назначение
Приборы для контроля изоляции ПКИ-15-2М (далее - приборы) предназначены для воспроизведений постоянного напряжения и измерений силы постоянного тока.
Описание
Приборы представляют собой настольные лабораторные приборы, принцип действия которых основан на преобразовании переменного напряжения 220 В частотой 50 Гц в высоковольтное напряжение постоянного тока положительной полярности, регулируемое от 0,1 до 15 кВ.
Приборы состоят из высоковольтного источника напряжения, модуля высоковольтных нагрузочных резисторов, платы коммутации и измерительных усилителей, панели управления, цифровых индикаторов и платы аналогового и цифрового ввода-вывода USB-1408FS.
С панели управления и платы ввода-вывода сигналы поступают на плату коммутации и усиления, после обработки соответственно алгоритму управления, сигналы поступают:
- на цифровые индикаторы;
- высоковольтный источник;
- плату ввода-вывода.
В конструкции приборов реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.
Приборы могут применяться для испытаний изоляции погружных электродвигателей на электрическую прочность с одновременным измерением тока утечки в автоматическом и ручном режимах измерений.

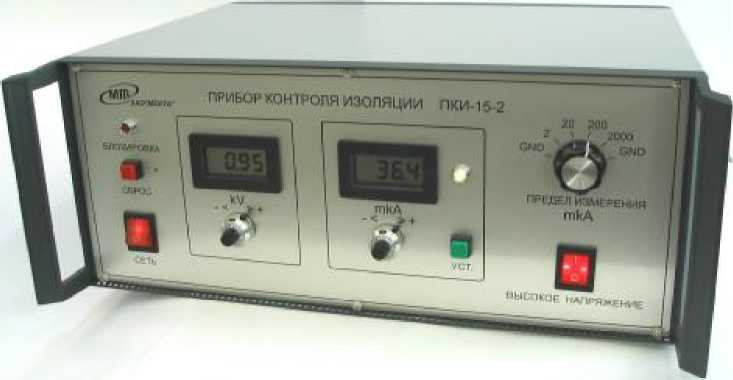

Фотография общего вида представлена на рисунке 1.
Рисунок 1
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
Род тока питающей сети |
Переменный, однофазный |
|
Напряжение питающей сети, В |
220 ± 5 % |
|
Частота, Гц |
50 |
|
Максимальная потребляемая мощность, Вт |
150 |
|
Род тока измерительной цепи |
Постоянный |
|
Максимальное испытательное напряжение, кВ |
15 |
|
Максимальный ток источника высокого напряжения, мА |
2 |
|
Диапазоны измерений тока утечки, мкА |
от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 2000 |
|
Пределы допускаемой относительной погрешности измерений тока утечки в заданном диапазоне, % |
± 2 |
|
Пределы допускаемой относительной погрешности измерений высокого напряжения, % |
± 2 |
|
Габаритные размеры, мм - длина - ширина - высота |
400 450 180 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, мм рт. ст. |
от 0 до 50 не более 80 от 460 до 800 |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографическим способом и на переднюю панель приборов методом трафаретной печати со слоем защитного покрытия.
Комплектность
Комплект поставки приведён в таблице 2.
Таблица 2
|
Наименование |
Тип |
Кол-во, шт. |
|
Прибор для контроля изоляции |
ПКИ-15-2М |
1 |
|
Провод высоковольтный |
РМПВН-0.35 |
1 |
|
Провод заземления |
ПР-3.5 |
1 |
|
Кабель питания |
- |
2 |
|
Кабель USB |
- |
1 |
|
Вставка плавкая |
ВПБ6-3 |
1 |
|
Руководство по эксплуатации |
ПКИ-15-2М.000.00РЭ |
1 |
|
Методика поверки |
МП-061/447-2008 |
1 |
Поверка
осуществляется по документу МП-061/447-2008 «Приборы для контроля изоляции ПКИ-15-2М. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУ «Ростест-Москва» в апреле 2008 г.
Лист № 3
Всего листов 3
Перечень рекомендуемых основных средств поверки представлен в таблице 3.
Таблица 3
|
Наименование средств поверки и тип |
Основные метрологические и технические характеристики |
|
Вольтметр универсальный цифровой В7-40 с делителем напряжения ДНВ |
Диапазон измерений напряжений постоянного тока от 1 до 30 кВ Пределы допускаемой основной погрешности ± (0,4+0,04фк /U - 1)) % |
|
Магазин электрического сопротивления Р4834 |
Диапазон сопротивлений от 0,01 до 999 999 Ом, класс точности 0,02 |
Сведения о методах измерений
Методика измерений приведена в разделе 8 руководства по эксплуатации.
Нормативные документы
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне В10-16 - 30 А.
2. ГОСТ 8.027 -2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации к применению
- вне сферы государственного регулирования.
