Системы многоканальные вибродиагностирования роторного оборудования

Назначение

Системы многоканальные   вибродиагностирования   роторного   оборудования

предназначены для измерений параметров вибрации и частоты вращения роторных узлов.

Описание

Принцип действия системы многоканальной вибродиагностирования роторного оборудования (в дальнейшем система) состоит в приеме, измерении и обработке электрических сигналов, полученных от преобразователей виброускорения и тахометрических датчиков.

Сигналы от первичных измерительных преобразователей виброускорения и тахометрических датчиков через модули усилителей блока усилителей (БУ) поступают на вход блока обработки сигналов (БОС), где преобразуются в цифровую форму аналого-цифровыми преобразователями и передаются на ПЭВМ сервера системы (СС). Программное обеспечение СС осуществляет обработку полученных данных и вычисление параметров вибрации узлов и частот вращения роторов. Связь БОС с СС осуществляется по протоколу локальной сети Ethernet.

Система представляет собой комплект программно-управляемой вибродиагностиче-ской аппаратуры, размещаемой на испытательном стенде. Управление работой системы и процессом обработки информации осуществляется с помощью СС. Система обеспечивает запись измеренных данных на СС и представления результатов расчета характеристик оборудования как в реальном масштабе времени так и в режиме повторного воспроизведения.

Вибропреобразователи и тахометрические датчики устанавливаются на контролируемом оборудовании.

Конструктивно система состоит из следующих компонентов, выполненных как отдельные блоки и соединенных соответствующими кабелями: блок усилителей (БУ), блок обработки сигналов (БОС), сервер системы (СС), блок питания (БП)

Все блоки выполнены в виде металлических корпусов промышленного типа.

Общий вид изделия приведен на рисунке 1.

Внешний вид блоков приведен на рисунках 2, 3, 4.

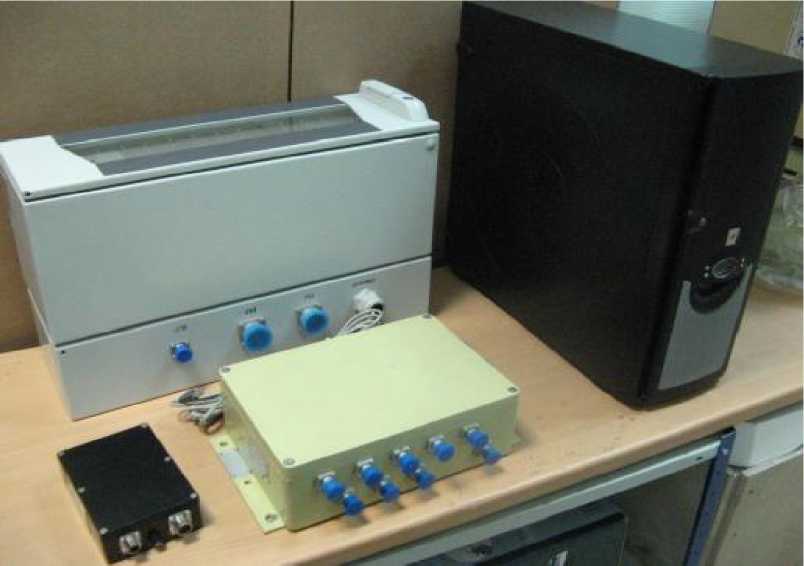

Рисунок 1 - Общий вид изделия

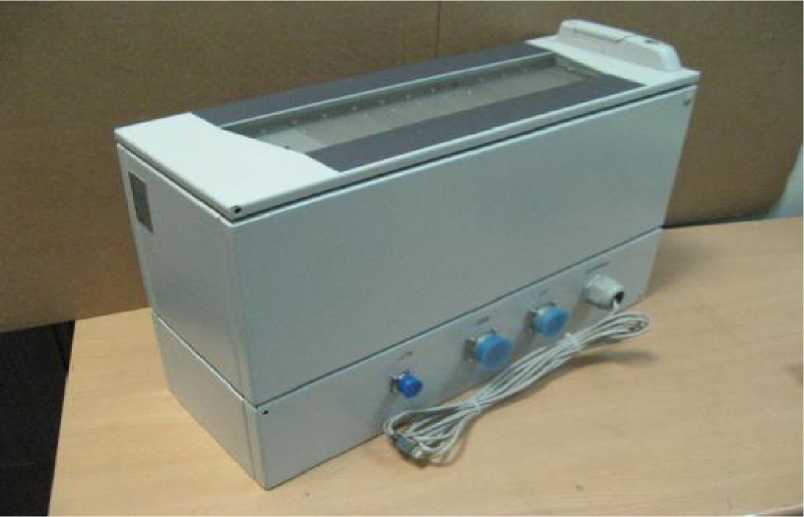

Рисунок 2 - Блок обработки сигналов

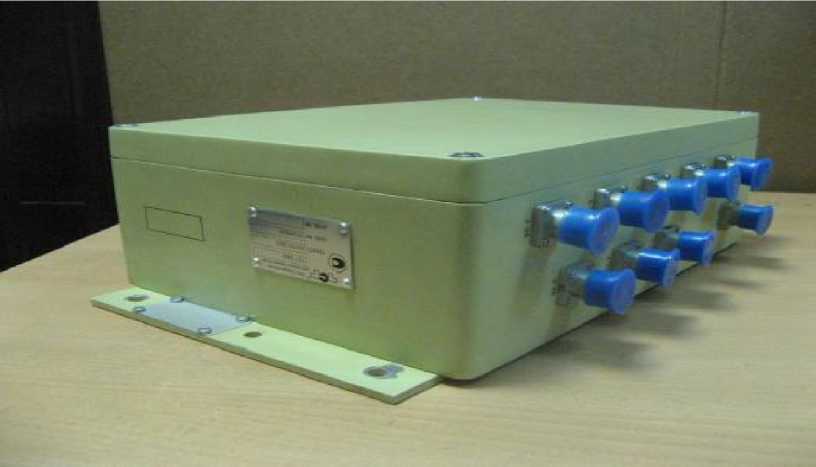

Рисунок 3 - Блок усилителей.

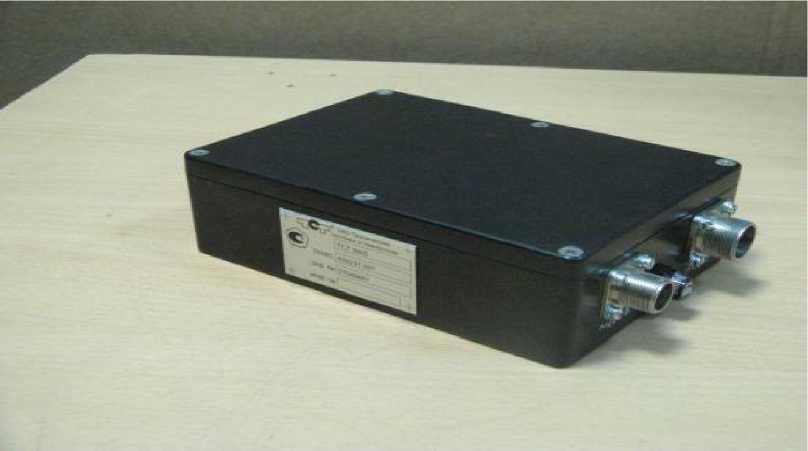

Рисунок 4 - Блок питания.

Программное обеспечение

ПЭВМ сервера системы имеет программное обеспечение RU.TKI 11Ю.50)523з0)-0)3з, которое состоит из двух частей:

- программа сбора и обработки сигналов«Stend server» предназначена для получения по сети Ethernet сигналов с БОС и расчета на их основе интегральных вибрационных и тахометрических характеристик исследуемых узлов. Также «Stend server» обеспечивает сохранение оцифрованных сигналов на жестком диске СС, управление БОС и блоком усилителей.

- программа отображения данных «Stend client» предоставляет интерфейс управления системой и предназначена для визуализации рассчитанных вибрационных и тахометрических характеристик.

Все программы выполняются в среде операционной системы Windows XP SP2.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню "C" согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Продолжение таблицы 2

Условия эксплуатации:

- температура окружающего воздуха, °С:

для блока усилителей............................................от минус 30 до плюс 50;

для блока обработки сигналов и сервера..........................................20+10;

- относительная влажность воздуха при температуре 35°С, %..........от 30 до 95;

-атмосферное давление окружающего воздуха, кПа............................100+4

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и формуляра репринтным способом, на фирменную планку блоков системы фотохимическим способом.

Комплектность

Комплектность системы приведена в таблице 3

Таблица 3

Примечание. Тахометрические датчики в состав изделия не входят.

Поверка

осуществляется по документу МП 38914-08 «Системы многоканальные вибродиагностирования роторного оборудования. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им.Д.И.Менделеева» 12 августа 2008 г.

Основные средства поверки: мультиметр 34401A, фирма «Agilent-Technologies, Inc.», США, диапазон частот измерений СКЗ переменных напряжений от 3 Гц до 300 кГц, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, погрешность ±0,15 %

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Системы многоканальные вибродиагностирования роторного оборудования» ТКНЮ.411711.007РЭ.

Нормативные документы

1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2. МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1*10-2 ... 3*109 Гц.

3. Технические условия «Системы многоканальные вибродиагностирования роторного оборудования» ТКНЮ.411618.001ТУ.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности и эксплуатации производственного объекта.
