Термопреобразователи сопротивления платиновые ТСП-Н

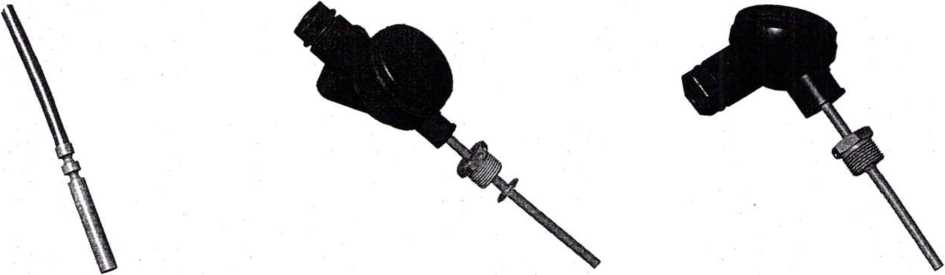

Рисунок 2 Внешний вид ТС исполнения 2 (тип DL головка)

Рисунок 1 Внешний вид ТС исполнения 1 (тип PL кабель)

Рисунок 3 Внешний вид ТС исполнения 3 (тип DL головка)

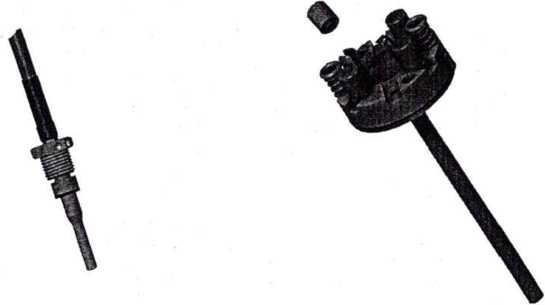

Рисунок 4 Внешний вид ТС исполнения 5 (тип PL головка)

Рисунок 5 Внешний вид ТС исполнения 6 (тип DS кабель)

Рисунок 6 Внешний вид ТС исполнения 7 (тип PL головка)

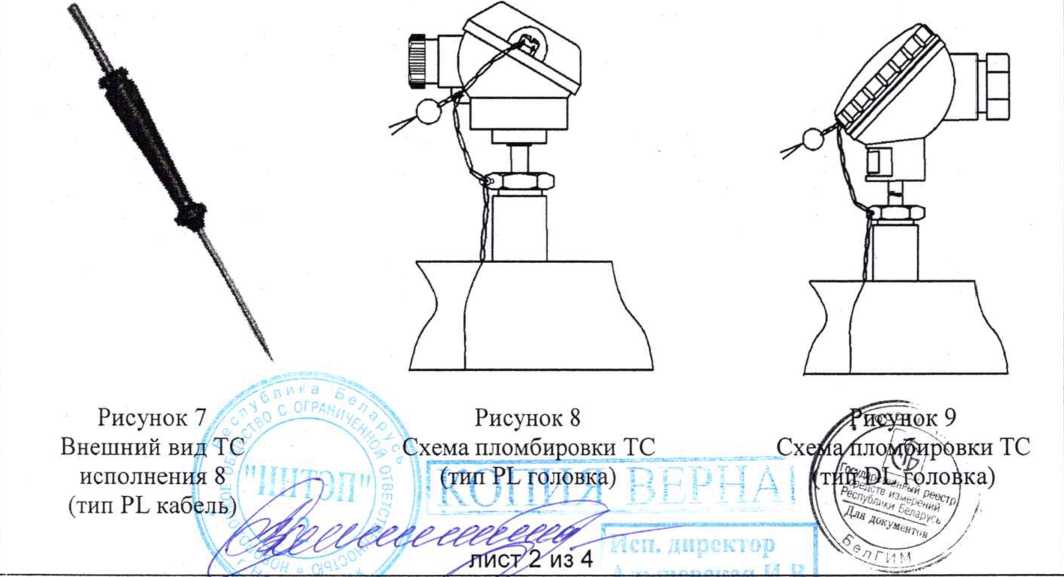

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение номинальной статической характеристики (НСХ) по ГОСТ 6651:

Класс допуска по ГОСТ 6651:

Пределы допускаемого отклонения от НСХ, °C:

Pt50; PtlOO; Pt500; PtlOOO; 100П.

АА; А; В.

- класс АА: ± (0,1 + 0,0017-|t|);

- класс А:

- класс

В:

± (0,15 + 0,002 |t|);

± (0,3 + 0,005-|t|), где

t - измеряемая температура.

Диапазоны измеряемых температур, °C:

- класс

- класс

- класс

АА: от минус 50 до плюс 180;

А:

В:

от минус 200 до плюс 650; от минус 200 до плюс 850.

Температурный коэффициент термопреобразователей сопротивления а по ГОСТ 6651, °C’1:

Схема внутренних соединений по ГОСТ 6651:

0,00385; 0,00391.

двухпроводная; две двухпроводных; трехпроводная; четырехпроводная

Номинальное значение измерительного тока, не более, мА, для НСХ:

Pt50:

PtlOO, 100П:

Pt500:

PtlOOO:

Время термической реакции не более, с:

Длина монтажной части, мм:

Минимальная глубина погружения не более, мм:

2,0;

1,0; 0,2; 0,1.

20.

Диаметр монтажной части, мм:

Материал защитной арматуры:

Рабочее давление, МПа:

Группа климатического исполнения по ГОСТ 12997:

Устойчивость к механическим воздействиям по ГОСТ 12997:

Степень защиты по ГОСТ 14254:

Средний срок службы не менее, лет:

от 27,5 до 3150.

(L + 5D), где

L - длина чувствительного эл< D - диаметр монтажной части 3; 4; 5; 6; 7; 8; 10. сталь 12Х18Н10Т.

0,63; 1,6; 4,0.

ДЗ.

N2.

IP 65.

10.

Габаритные размеры и масса ТС зависят от длины монтажной части, диаметра защитного кожуха и типа соединительной головки.

Знак утверждения типа

Знак утверждения типа наносится способом термопечати на бщ каждому ТС, а также типографским способом на паспорт комплекта.

:ую к

Комплектность

В комплект поставки входят:

- термопреобразователь сопротивления платиновый ТСП-Н          1 шт;

- паспорт ТНИВ.405111.001 ПС                                    1 шт.;

- гильза защитная                                                  1 шт.*;

- бобышка                                                       1 шт.*;

- руководство по эксплуатации ТНИВ.405111.001 РЭ                1 шт.*

- упаковка.

* - по заказу потребителя.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.»

ТУ BY 300044107.001-2006 «Термопреобразователи сопротивления платиновые ТСП-Н».

Заключение

Термопреобразователи сопротивления платиновые ТСП-Н соответствуют требованиям ГОСТ 6651-2009, ТУ BY 300044107.001-2006.

Для термопреобразователей сопротивления ТСП-Н, применяемых в сфере законодательной метрологии, межповерочный интервал:

- для Республики Беларусь: не более 24 месяцев; для термопреобразователей с диапазоном измеряемых температур от минус 50 °C до плюс 180 °C не более 48 месяцев;

- для поставок на экспорт: не более 24 месяцев; для термопреобразователей с диапазоном измеряемых температур от минус 50 °C до плюс 180 °C не более 60 месяцев.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС»,

210015 г. Витебск, ул. Б. Хмельницкого, 20, тел/факс: (0212) 42-68-04.

Аттестат аккредитации № BY/112 02.6.0.0003
