Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой МЕТЕР НМ
| Номер в ГРСИ РФ: | 38960-08 |
|---|---|
| Категория: | Тягонапоромеры |
| Производитель / заявитель: | ООО "Метер", г.С.-Петербург |
|
38960-08: Описание типа
2013-38960-08.pdf
|
Скачать | 85.8 КБ |
Для измерений избыточного давления неагрессивных и агрессивных жидкостей и газов, а также для измерений давления разреженного газа в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38960-08 |
| Действует | по 28.11.2018 |
| Наименование | Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой |
| Модель | МЕТЕР НМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 83068dd1-5df2-00ea-8d2e-a2dc576a4a5b |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4212-001-15151288-2007 |
| Класс СИ | 30 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 28.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 28.11.2018 |
| Номер сертификата | 33148 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1387 п. 04 от 28.11.201311 от 16.10.08 п.84 |
Производитель / Заявитель
ООО "Метер", РОССИЯ, г.С.-Петербург
Россия
196084, ул.Парковая, 3, тел. (812) 251-79-17, 323-96-89 (195251, ул.Политехническая, 29, тел.(812) 552-94-60), 196084, ул.Заставская, 7, лит. 3, тел. +7 (812) 363-35-33, www.meter.ru
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
71660
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 69480 (97%) |
| Неуспешных поверок (СИ непригодно) | 2180 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
38960-08: Описание типа
2013-38960-08.pdf
|
Скачать | 85.8 КБ |
Описание типа
Назначение
Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой МЕТЕР НМ (далее по тексту - приборы), предназначены для измерений избыточного давления неагрессивных и агрессивных жидкостей и газов, а также для измерений давления разреженного газа в различных отраслях промышленности.
Описание
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы приборов является мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. Измеряемое давление поступает через штуцер в полость мембранной коробки. При возрастании давления мембраны прогибаются и перемещение жесткого центра одной из мембран при помощи передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата прибора.
Шкалы давления приборов могут быть отградуированными в кПа или мбар.
Приборы выпускаются в различных вариантах исполнения в зависимости от материалов корпуса и степени защиты от воздействий окружающей среды (IP), габаритных размеров.

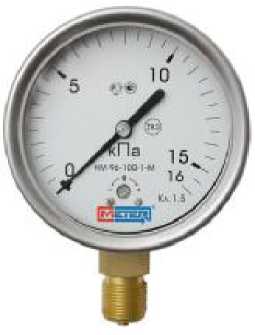

Внешний вид приборов МЕТЕР НМ приведен на рисунке 1.
Рисунок 1 - Приборы МЕТЕР НМ
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Нижний предел измерений из ряда по ГОСТ 2405, кПа • напоромеров • тягомеры, тягонапоромеры |
0 от минус 40 до минус 0,06 |
|
Верхний предел измерений из ряда по ГОСТ 2405, кПа • напоромеров, тягонапоромеров |
от 0,16 до 40 |
|
• тягомеров |
0 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной приведенной погрешности, у, % |
±0,6; ±1; ±1,5; ±2,5; ±4 |
|
Вариация показаний, % |
1 у |
|
Предельная допустимая перегрузка напоромеров и тя-гонапоромеров избыточным давлением, % от верхнего предела измерений |
25 |
|
Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±0,5у |
|
Материал корпуса • НМ 06 • НМ 96 |
сталь нержавеющая сталь |
|
Материал чувствительного элемента |
латунь |
|
Максимальная температура измеряемой среды, °С |
90 |
|
Степень защиты от воздействий окружающей среды |
IP45; IP54; IP65 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Масса и номинальный диаметр циферблата (D) приборов указаны в таблице 2. Таблица 2
|
———-_____^ D, мм Обозначение —— |
63 |
100 |
160 |
|
Масса, кг | |||
|
НМ 06 |
0,15 |
0,58 |
0,90 |
|
НМ 96 |
0,16 |
0,61 |
0,95 |
Диапазон рабочих температур окружающего воздуха, °С от минус 40 до 70
Атмосферное давление, кПа от 84 до 106,7
Относительная влажность при температуре 30 ° С и ниже, %, не более 100
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта и фотохимическим или иным методом на циферблат приборов .
Комплектность
В комплект поставки входят:
Прибор - 1 шт.
Паспорт - 1 экз.
Упаковочная коробка - 1 шт.
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Сведения о методе измерений приведены в паспорте прибора.
Нормативные документы
1 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
4 МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
5 Технические условия ТУ 4212-001-15151288-2007.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
