Счетчики холодной и горячей воды крыльчатые МЕТЕР ВК

Назначение

Счетчики холодной и горячей воды крыльчатые МЕТЕР ВК (далее - счетчики) предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СНиП 2.14. 1074-01, протекающей в трубопроводах холодного и горячего водоснабжения.

Описание

Средство измерений представляет собой многоструйный сухоходный счетчик, состоящий из корпуса, изготовленного из латуни либо из чугуна, внутри которого расположены измерительная камера, крыльчатка, магнитная муфта и счетный механизм с индикаторным устройством, герметично изолированный от измеряемой среды немагнитной мембраной.

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и отверстия струенаправляющего устройства, поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом ведущей муфты. Вращение крыльчатки передается ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом.

Количество оборотов крыльчатки пропорционально объему протекающей воды.

Корпус счетчика окрашен: в красный цвет - для счетчиков горячей воды, в синий цвет - для счетчиков холодной воды.

Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из роликов и стрелочных указателей. Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Выпускаются следующие модели счетчиков: МЕТЕР ВК-Х/Ду, МЕТЕР ВК-Г/Ду, МЕТЕР ВК-ХИ/Ду, МЕТЕР ВК-ГИ/Ду)

Модели МЕТЕР ВК-Х/Ду предназначены для холодной воды, модели МЕТЕР ВК-Г/Ду - для холодной и горячей воды (универсальные), отличаются диаметром условного прохода Ду: 20, 25, 32, 40, 50 мм.

Модели МЕТЕР ВК-ХИ/Ду, МЕТЕР ВК-ГИ/Ду имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем с весом импульса, который выбирается по заказу из ряда 0,01; 0,1; 1,0; 10; 100 м3/имп.

Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.

Счетчики допускают горизонтальную и по специальному заказу вертикальную установку на трубопроводе.

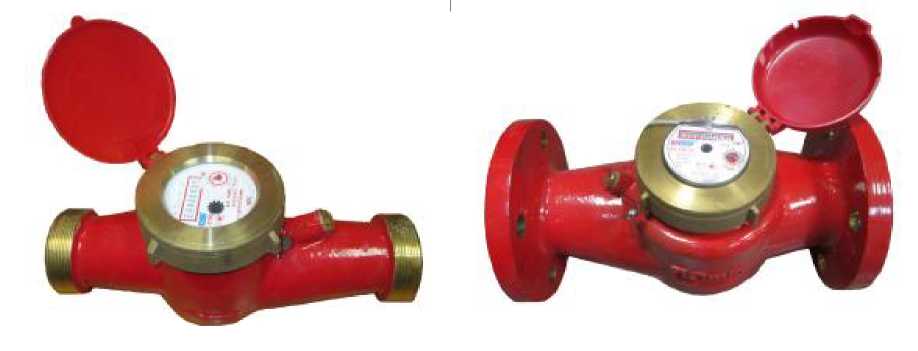

Внешний вид счетчиков приведен на рисунке 1

Муфтовое присоединение

Фланцевое присоединение

Рисунок 1 - Внешний вид счетчиков

В целях предотвращения доступа к узлам регулировки, а также к элементам конструкции предусмотрены места пломбирования, указанные на рисунке 2.

Рисунок 2 - Места пломбирования счетчиков

Технические характеристики

Метрологические характеристики счетчиков соответствуют классу В (при горизонтальной установке в трубопроводе) и классу А (при вертикальной установке) по ГОСТ Р 50193.1.

Основные технические характеристики счетчиков представлены в таблице 1.

Таблица1

Примечание: * исполнение по специальному заказу для диапазона рабочих температур (5-150) °С;

** фланцевое соединение.

Условия эксплуатации:

диапазон температуры окружающего воздуха, °С        от 5 до 50;

относительная влажность при температуре 35 оС, %              80

Знак утверждения типа

наносят на циферблат счетчика методом флексографии и на титульный лист паспорта методом печати.

Комплектность

Счетчик холодной и горячей воды крыльчатый МЕТЕР ВК

- 1 шт.;

- 1экз.;

- 1 компл.*;

- 1 шт.

- 1 шт.*

Паспорт

Комплект монтажных частей и принадлежностей

Упаковка

Датчик импульсов

Примечание: *поставляются по отдельному заказу.

Поверка

осуществляется в соответствии с ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».

Основные средства поверки: установка поверочная для счетчиков воды JOS-50: максимальный расход 40 м3/ч, относительная погрешность ± 0,4 %

Сведения о методах измерений

Методика прямых измерений приведена в паспорте на счетчики.

Нормативные документы

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах.

Счетчики холодной питьевой воды. Технические требования».

ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».

ТУ 4213-002-15151288-2007 «Счетчики холодной и горячей воды крыльчатые МЕТЕР ВК» Технические условия

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
