Счетчики газа диафрагменные с термокомпенсатором СГД-3Т

Назначение

Счетчики газа диафрагменные с термокомпенсатором СГД-ЗТ (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Счетчик снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа.

Структура полного обозначения счетчиков в зависимости от исполнения:

СГД-ЗТ-xX-x-Gx

I------------------- Расстояние между осями штуцеров;

---------------- Наличие дополнительного устройства;

--------------Направление потока газа;

---------Номинальный расход.

По расстоянию между осями штуцеров:

1 - расстояние между осями штуцеров 200 мм;

2 - расстояние между осями штуцеров 250 мм;

По наличию дополнительного устройства:

- СГД-ЗТ-x-x-Gx - без дополнительного устройства;

- СГД-ЗТ-хИ-x-Gx - с устройством импульсного выхода;

- СГД-ЗТ-xR-x-Gx - с каналом беспроводной передачи данных;

По направлению потока газа:

1 - направление потока газа левое;

2 - направление потока газа правое;

По номинальному расходу:

4 - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6;

Счетчики исполнений СГД-ЗТ-хИ-x-Gx, СГД-ЗТ-xR-x-Gx могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения С4 по ГОСТ 12997 при температуре от минус 40 °C до плюс 50 °C.

Степень защиты модуля беспроводной передачи данных от проникновения воды и пыли IP30 по ГОСТ 14254.

По стойкости к термическому воздействию окружающей среды счетчики относятся к II классу (алюминиевый корпус) по СТБ 1159.

Наибольшее избыточное рабочее давление счетчиков - 60 кПа.

Условное обозначение вариантов исполнения счетчиков приведено в приложении А.

Направление потока газа обозначено стрелкой на крышке счетчика.

Внешний вид счетчиков представлен на рисунках 1-3.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

Пломба с оттиском знака поверки расположена под заглушкой (Приложение Б).

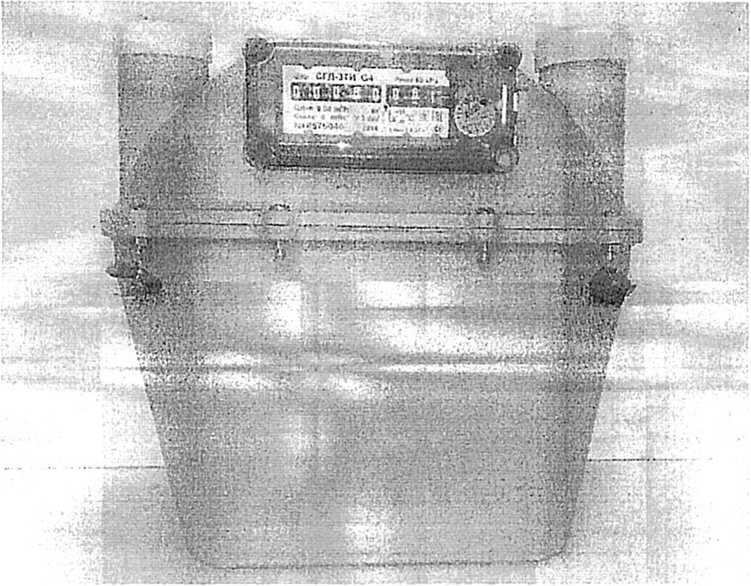

Рисунок 1 - Общий вид счетчиков СГД-ЗТ-х-х- Gx

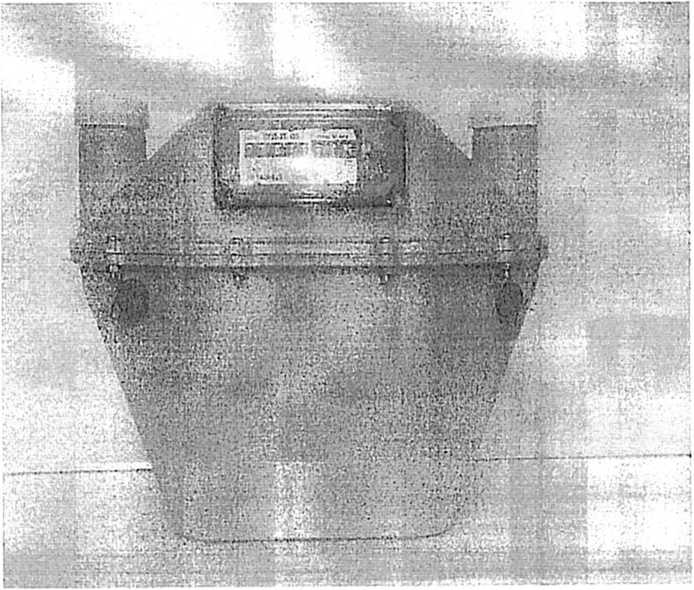

Рисунок 2 - Общий вид счетчиков СГД-ЗТ-хИ-х- Gx

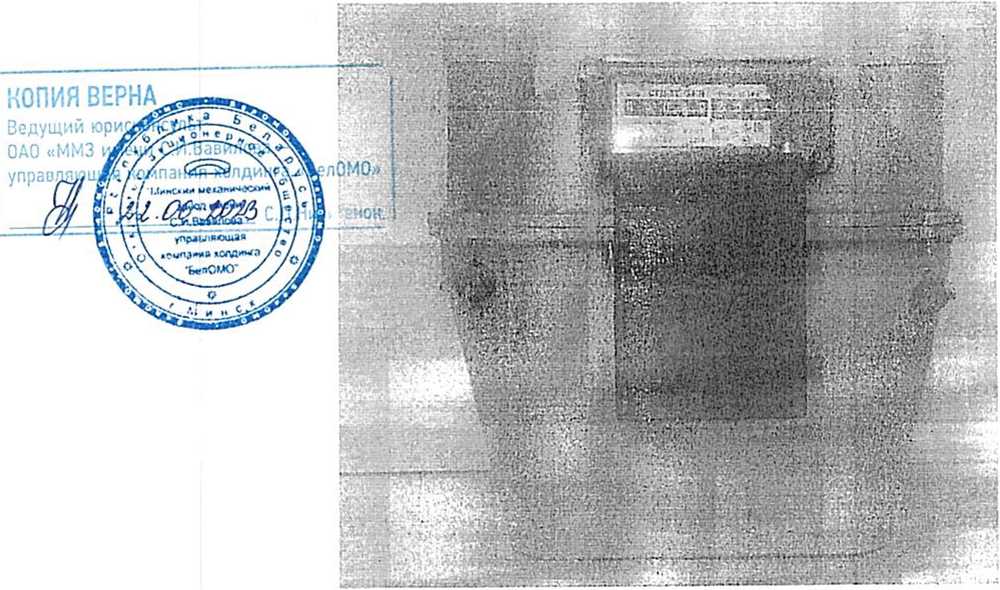

Рисунок 3 - Общий вид счетчиков СГД-ЗТ-xR-x- Gx

хч5|У1Вга «ЬелОМО»

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧ1

I Зеду Основные параметры счетчиков приведены в i Таблица 1

РИСТИКИ

Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от Омин до 0,1 Оном;

±1,5 % В диапазоне расходов свыше 0,1 Оном ДО Омаке.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

± 4 % в диапазоне расходов от Омин до 0,1 Q ном;

± 3 % В диапазоне расходов свыше 0,1 Оном ДО Омаке.

Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной (базовой), по сравнению с основной относительной погрешностью не превышает:

± 0,1 % при изменении температуры на 1 °C в пределах от минус 40 °C дс плюс 35 °C;

± 0,45 % при изменении температуры на 1 °C в пределах от плюс 35 °C дс плюс 50 °C.

Порог чувствительности счетчиков не более 0,002 Оном.

Циклический объем счетчиков - 2 дм3/об.

Счетчики рассчитаны на эксплуатацию в климатических?/ условиях, соответствующих группе исполнения С4 по ГОСТ 12997 (но для работы при. температуре от минус 40 °C до плюс 50 °C).

Один импульс устройства импульсного выхода соответствует объему 0,01 м3, прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.

Электрические характеристики цепи устройства импульсного выхода:

- напряжение Umax < 12 В,

- сила тока Imax < 10 мА.

Технические характеристики модуля беспроводной передачи данных и сервисные программы - согласно ТУ производителя.

Счетчики прочные и герметичные при воздействии внутреннего давления е 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н-м и крутящего момента 340 Нм.

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100185185.118-2008 «Счетчики газа диафрагменные с термокомпенсатором СГД-ЗТ».

СТБ 1159 - 99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011 - 99 «Система обеспечения единству Счетчики газа. Методика поверки».

ений Республики Беларусь.

МРБ МП.1778-2008 «Система обеспече_ .седине .

Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-ЗТ?‘р^Д-.4.Г^то^1

Измерений Республики пбверкй »•

‘54F «БелОМО»

У С.Д.Никитёнон

Заключение

Счетчики газа диафрагменные с термокомпенсатором СГД-ЗТ соответствуют требованиям ТУ BY 100185185.118-2008, СТБ1159-99.

Межповерочный интервал - не более 120 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
