Преобразователи измерительные Scanner

Назначение

Преобразователи измерительные серии Scanner (далее по тексту - преобразователи Scanner) предназначены для измерения количества импульсов, температуры, преобразования входных сигналов силы и напряжения постоянного тока в пропорциональные значения расхода жидкости или газа, формирования выходного аналогового сигнала силы постоянного тока и импульсных последовательностей с заданной ценой импульса с целью регистрации и хранения значений расхода и объёма.

Описание

Преобразователи Scanner представляют собой микропроцессорные приборы с автономным питанием от встроенной батареи и низким энергопотреблением, которое обеспечивает его бесперебойную работу в течение одного года.

Жидкокристаллический дисплей преобразователей Scanner обеспечивает отображение на раздельных цифровых индикаторах значения текущего расхода и накапливаемого суммарного объёма жидкости или газа.

Преобразователи Scanner выпускаются в нескольких модификациях, определяемых спецификой функционального назначения:

- Scanner 1131 (базовая модель преобразователя Scanner);

- Scanner 1141 (преобразователь Scanner двухканальный);

- Scanner 2000 (преобразователь Scanner повышенной взрывозащищённости);

Модификации преобразователей Scanner выполнены в различных корпусах, конструкции которых обеспечивают как непосредственную установку на турбинных расходомерах, так и панельный монтаж с подключением через кабель.

Конфигурирование преобразователей Scanner выполняется записанной в память микропроцессора преобразователя программой. При этом с помощью расположенных на передней панели кнопок оператором вводятся необходимые параметры подключенного датчика, а также устанавливаются единицы индицируемых значений объема и расхода.

Сертификат соответствия № РОСС GB.HO06.B00724 выдан органом по сертифиакации «ТЕхСИ» со сроком действия до 13.11.2015г.

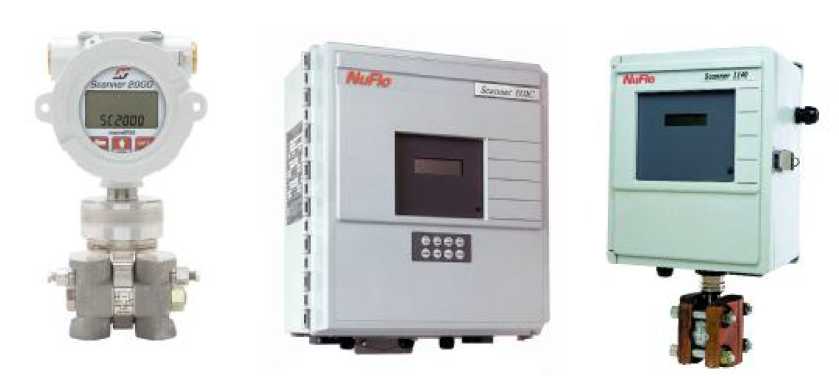

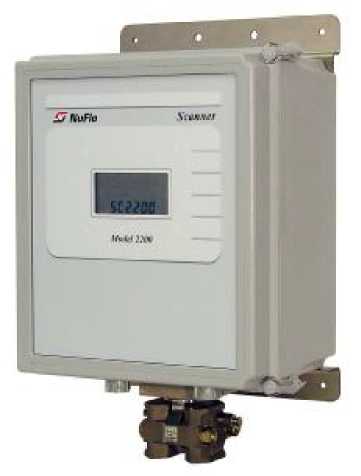

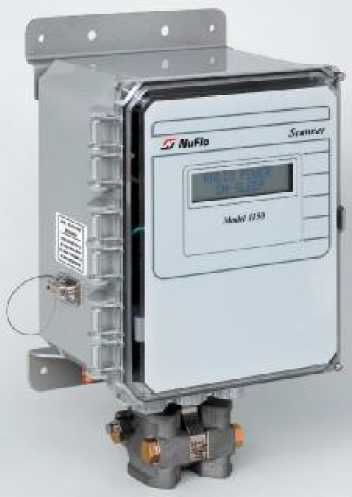

Общий вид преобразователей Scanner представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) преобразователей Scanner встроенное, неперезагру-жаемое. ПО не разделенона метрологически значимую и незначимую части.

ПО реализует алгоритмы для расчета давления и температуры на основе показаний датчиков, считываемых с помощью интегрального аналого-цифрового преобразователя. Расход рассчитывается с использованием стандартных расчетов, основанных на входных данных и конфигурации поставляемой пользователю. Для вывода вычисленных значений используются импульсный и аналоговый выходы, или RS-485 порты связи.

ПО идетификационных данных не имеет.

Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Рисунок 1 - Общий вид преобразователей Scanner

Технические характеристики

Знак утверждения типа

наносится на "Руководство по эксплуатации" типографским способом и на лицевую панель преобразователя методом плоской печати.

Комплектность

1 .Преобразователь измерительный серии Scanner (модификация определяется заказом).

2 .Руководство по эксплуатации (на русском языке)

3 .Методика поверки МП 2211-0020 - 2008.

Поверка

осуществляется в соответствии с документом МП 2211-0020-2008 "Преобразователи измерительные серии Scanner. Методика поверки", утвержденным ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" июле 2008 г. .

Основные средства поверки:

генератор импульсов точной амплитуды Г5-75, период повторения импульсов от 0,1^10-6 до 9,99 с, погрешность установки периода повторения ± 10-3 T;

частотомер Ч3-77, частота от 0,001 до 1,680-109 Гц, интервал времени от 10-7 до 102 с, погрешность счета импульсов ± 10-8/Тсч;;

компаратор напряжений Р3003 11,111110; 1,1111110; 0,11111110 В, класс точности 0,0005;

мера электрического сопротивления однозначная Р3030 100 Ом, класс точности 0,002;

магазин сопротивления Р4831 от 10-2 до 106 Ом, класс точности 0,02.

Сведения о методах измерений

Методы измерений приведены в документе "Руководство по эксплуатации EFM — 2000 NF00097 0702 Регистрирующий микроконтроллер"..

Нормативные документы

1 . ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

2 .ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 30 А.

3 .ГОСТ 8.129-99 "ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4 .ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

5 .Техническая документация фирмы Cameron. Великобритания

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
