Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15

Назначение

Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

Описание

Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса) и элементов подключения к внешней измерительной цепи (клеммной головки или выводящих проводников).

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).

Термометры выпускаются следующих модификаций и видов исполнений:

Термометры модификации ТПТ-7 состоят из монтажной части, выполненной из стальной трубки (сталь 12Х18Н10Т), эбонитовой ручки и выводящего кабеля (МГТФЭФ, МГТФЭС). Способ контакта с измеряемой средой - погружаемый.

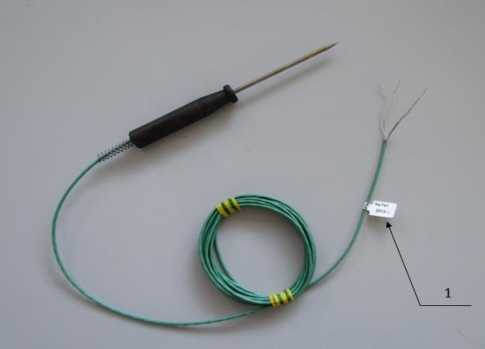

Рисунок 1 - Внешний вид термометра платинового технического ТПТ-7 (1 - место нанесения заводского номера)

Корпус термометров ТПТ-8 в исполнении ТПТ-8-1 выполнен в виде параллелепипеда, на дне которого размещен ЧЭ. Остальное пространство заполнено эпоксидной смолой. Элементы подключения к измерительной цепи выполнены либо в виде проволочных контактов, припаянных непосредственно к ЧЭ и выведенных наружу, либо в виде кабеля. По способу контакта с измеряемой средой - поверхностный.

Термометры ТПТ-8 в исполнении ТПТ-8-2 выполнены в виде спирали из платиновой проволоки, намотанной на плоский стеклотекстолитовый каркас, либо из соединенных между собой сенсоров, которые являются ЧЭ термометров. Внешне ЧЭ изолирован и защищен оболочкой из фторопластовой термоусадочной трубки. Выводы выполнены из провода МГТФ.

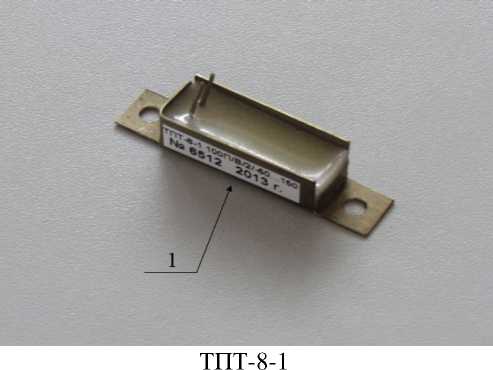

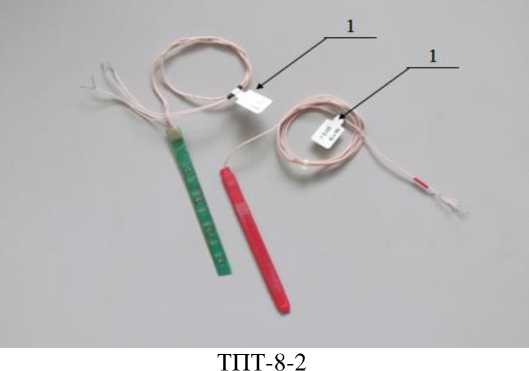

Рисунок 2 - Внешний вид термометра платинового технического ТПТ-8 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-11 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм и металлической головки из сплавов алюминия. Термометры в исполнении ТПТ-11-1 имеют гладкий корпус, монтаж осуществляется установкой в гнездо. ТПТ-11-2 и ТПТ-11-3 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5. Термометры ТПТ-11-3 имеют суженный участок длиной 60 мм в конце погружаемой части. Термометры ТПТ-11 представляют собой неразборную конструкцию.

для ТПТ-12

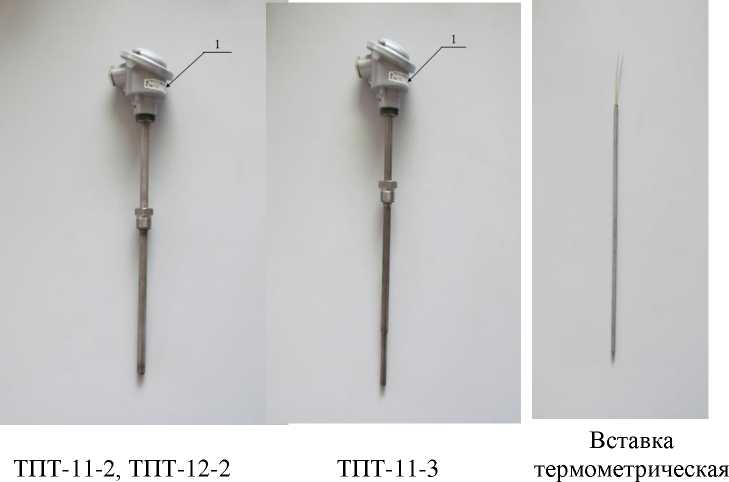

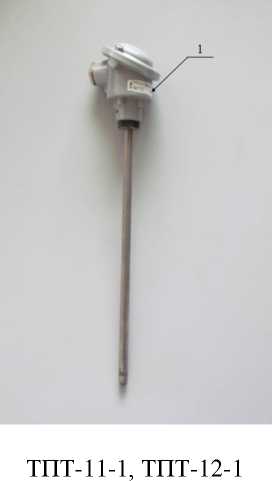

Рисунок 3 - Внешний вид термометров платиновых технических ТПТ-11 и ТПТ-12 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-12 имеют разборную конструкцию. ЧЭ выполнен в виде сменной термометрической вставки, которая помещена в защитную арматуру и присоединена к контактам головки. Клеммная головка металлическая. Термометры в исполнении ТПТ-12-1 устанавливаются в гнездо, а ТПТ-12-2 имеют в качестве монтажного элемента подвижный штуцер М20х1,5. Термометрическая вставка может поставляться как отдельное изделие.

Термометры ТПТ-13 имеют неразборную конструкцию. В качестве монтажного элемента применяется неподвижный штуцер М20х1,5, приваренный к корпусу термометра. Исполнение ТПТ-13-1 имеет металлическую клеммную головку, а исполнение ТПТ-13-2 -кабельный вывод.

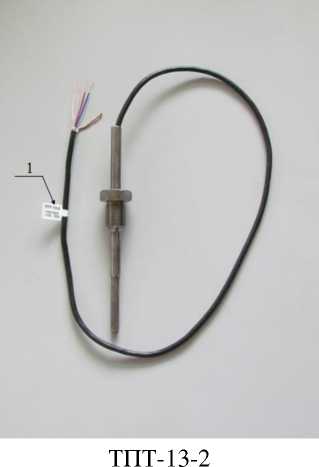

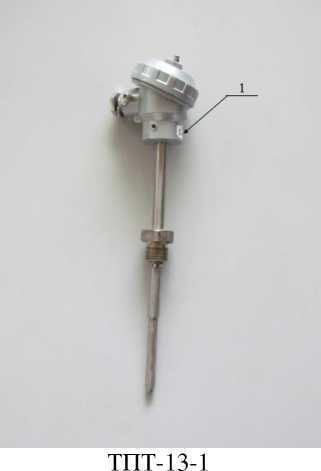

Рисунок 4 - Внешний вид термометра платинового технического ТПТ-13 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-14 имеют неразборную конструкцию, корпус выполнен из стали 12Х18Н10Т. Подключение к внешней цепи осуществляется посредством кабельного вывода. Виды исполнения отличаются друг от друга длиной суженной части погружного конца термометра, которая составляет 60 мм для ТПТ-14-1 и 85 мм для ТПТ-14-2. Термометры устанавливаются в гнездо.

ТПТ-14-1                           ТПТ-14-2

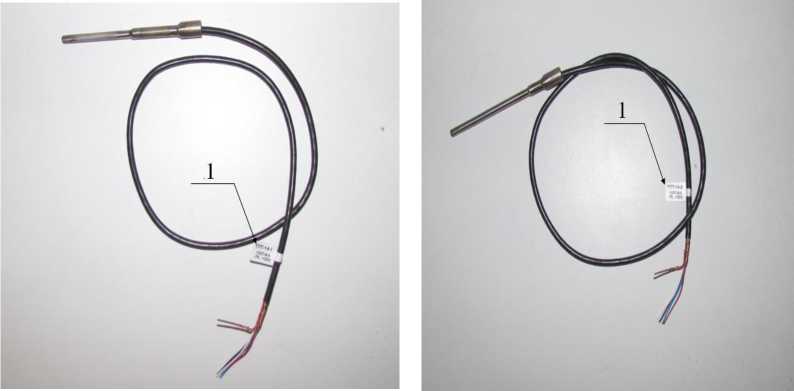

Рисунок 5 - Внешний вид термометра платинового технического ТПТ-14 (1 - место нанесения заводского номера)

Термометры модификации ТПТ-15 имеют корпус из стали 12Х18Н10Т в виде трубки диаметром 6 мм, клеммную головку из прессматериала АГ-4В. Виды исполнения отличаются друг от друга наличием и видом элементов крепления для монтажа. Термометры в исполнении ТПТ-15-1 имеют для крепления гайку М10х1, ТПТ-15-2 - штуцер с наружной резьбой М12х1,5, а ТПТ-15-3 специальный круговой зиг для фиксации термометра и определяющий длину погружаемой части.

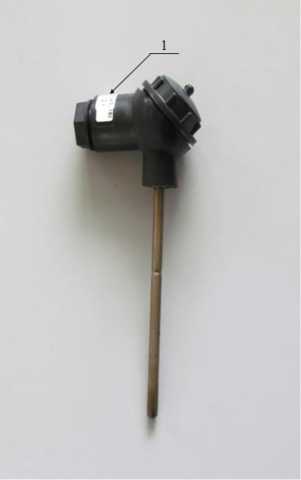

Рисунок 6 - Внешний вид термометра платинового технического ТПТ-15 (1 - место нанесения заводского номера)

ТПТ-15-3

Термометры предназначены для измерения температуры:

- ТПТ-7 - при горячей и холодной переработке продуктов в пищевой промышленности;

- ТПТ-8-1 - поверхности твердых тел и электродвигателей;

- ТПТ-8-2 - обмоток электрических машин в электроэнергетике;

- ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам или выводам термометров.

Пломбирование термометров не предусмотрено. Конструкция термометров не позволяет нанести знак поверки на средство измерений.

Технические характеристики

Таблица 2 - Метрологические и основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки соответствует таблице 3.

Таблица 3

Сведения о методах измерений

приведены в разделе «Подключение и принцип действия» в ЕМТК.03.0000.00 ПС «Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15. Паспорт».

Нормативные документы

ГОСТ 6651-2009 Государственная система обеспечения единства измерений.

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 4211-030-17113168-98 «Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15. Технические условия».
