Манометры показывающие ДМ
| Номер в ГРСИ РФ: | 39153-08 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Ningbo Yafu Instrument & Meter Manufacture Co., Ltd.", Китай, торговая марка YAFU |
|
39153-08: Описание типа
2014-39153-08.pdf
|
Скачать | 92.4 КБ |
Для измерений избыточного давления газов и жидкостей в различных отраслях промышленности, в том числе в составе сварочного оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39153-08 |
| Действует | по 23.01.2019 |
| Наименование | Манометры показывающие |
| Модель | ДМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b86307ab-faf0-593a-7acb-53196a52cf38 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2008 |
| Страна-производитель | Китай |
| Примечание | 23.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2019 |
| Номер сертификата | 33368 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 41 п. 04 от 23.01.201412 от 20.11.08 п.71 |
Производитель / Заявитель
Фирма "Ningbo Yafu Instrument & Meter Manufacture Co., Ltd.", (торговая марка YAFU), КИТАЙ
Китай
NO. 1 JIN SHA JIANG ROAD, BEI LUN ECONOMY & TECHNOLOGY DEVELOPMENT ZONE, NINGBO, P.RC. POBOX:315800 тел. 0086-0574-86881306; факс. 0086-0574-86882315
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
251158
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 239679 (95%) |
| Неуспешных поверок (СИ непригодно) | 11479 (5 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
39153-08: Описание типа
2014-39153-08.pdf
|
Скачать | 92.4 КБ |
Описание типа
Назначение
Манометры показывающие ДМ (далее по тексту - манометры), предназначены для измерений избыточного давления жидкостей и газов.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается, и перемещение её свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра.
Манометры могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например глицерином или силиконовым маслом. Манометры предназначенные для измерений давления кислорода имеют на циферблате маркировку О2, для измерений давления ацетилена - маркировку С2Н2.

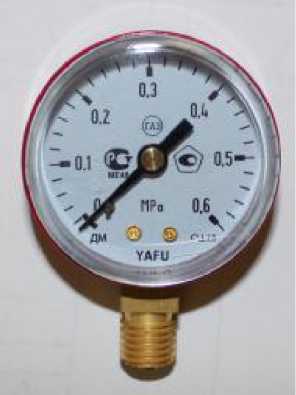

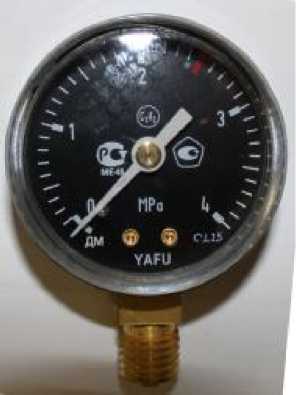

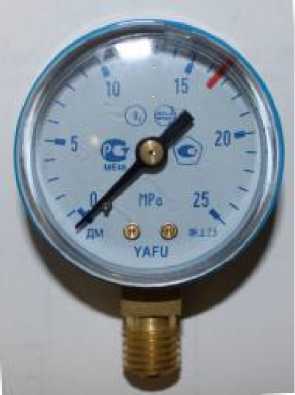

Внешний вид приборов манометров ДМ приведен на рисунке 1.
Рисунок 1 - Манометры ДМ
Технические характеристики
Верхние пределы измерений (ВПИ) из ряда по ГОСТ 2405, МПа от 0,4 до 25
Нижний предел измерений, МПа
Пределы допускаемой основной приведенной погрешности измерений, %
Вариация показаний, %
Предельная допустимая перегрузка избыточным давлением, % от ВПИ
• приборы с ВПИ до 10 МПа
• приборы с ВПИ свыше 10 МПа
Пределы дополнительной погрешности, вызванной изменением
температуры окружающего воздуха от 20+5 °С в диапазоне рабочих
температур на каждые 10 °С, %
Максимальная температура измеряемой среды, °С
Габаритные размеры, мм, не более
диаметр корпуса
ширина корпуса
Масса, кг, не более
Степень защиты от воздействий окружающей среды
Средний срок службы, лет
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С минус 50.. .+60
Атмосферное давление, кПа 84...106,7
Относительная влажность, %, не более
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим или иным методом на циферблат манометров.
Комплектность
Манометр - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Сведения о методе измерений приведены в руководстве по эксплуатации манометров.
Нормативные документы
1 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
4 Техническая документация изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
