Манометры показывающие ДМ
| Номер в ГРСИ РФ: | 39153-19 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Ningbo Yafu Instrument & Meter Manufacture Co., Ltd.", Китай, торговая марка YAFU |
| 39153-19: Описание типа СИ | Скачать | 160.8 КБ |
Манометры показывающие ДМ (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей и газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39153-19 |
| Наименование | Манометры показывающие |
| Модель | ДМ |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 30.01.2024 |
Производитель / Заявитель
Фирма "Ningbo Yafu instruments manufacturing Сo., LTD.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 57082 |
| Найдено поверителей | 429 |
| Успешных поверок (СИ пригодно) | 55047 (96%) |
| Неуспешных поверок (СИ непригодно) | 2035 (4%) |
| Актуальность информации | 18.07.2024 |
Поверители
Скачать
| 39153-19: Описание типа СИ | Скачать | 160.8 КБ |
Описание типа
Назначение
Манометры показывающие ДМ (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей и газов.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается, и перемещение её свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра.
Манометры могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом. Манометры, предназначенные для измерений давления кислорода, имеют на циферблате маркировку О2, для измерений давления ацетилена - маркировку С2Н2, для других газов (в том числе пропана) - маркировку ГАЗ. Манометры изготавливаются с соединительным штуцером с различной резьбой подключения: M12*1,5; G1/4; G1/8; NPT 1/4''.
Манометры выпускаются под торговой маркой YAFU.
Внешний вид манометров приведен на рисунке 1.
Пломбирование манометров не предусмотрено.

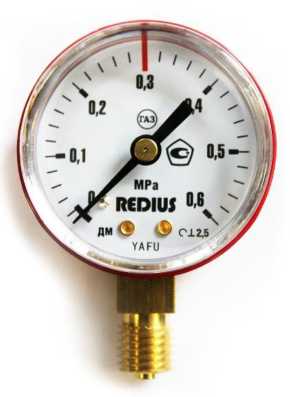

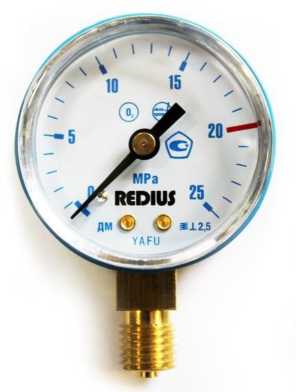

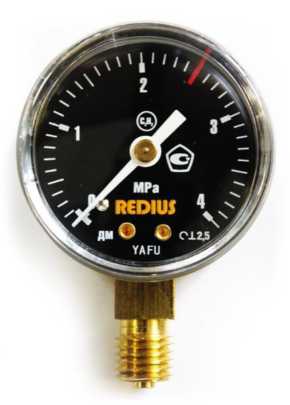

Рисунок 1 - Внешний вид манометров
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики манометров приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики манометров
|
Наименование характеристики |
Значение характеристики в зависимости от рабочей среды | |||
|
ацетилен |
кислород |
газ (кроме кислорода, пропана и ацетилена) |
пропан | |
|
Диапазоны измерений избыточного давления: - МПа |
от 0 до 0,4 от 0 до 4 |
от 0 до 0,1 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 10 от 0 до 16 от 0 до 25 |
от 0 до 0,1 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 |
от 0 до 0,6 |
|
- бар |
- |
от 0 до 25 от 0 до 315 от 0 до 400 |
от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 25 от 0 до 160 от 0 до 250 от 0 до 315 от 0 до 400 |
- |
|
Максимальное допускаемое испытательное давление, % от верхнего значения диапазона измерений, не более: - постоянное нагрузка; - переменное нагрузка; - краткосрочная нагрузка в течение не более 6 минут |
75 66 100 | |||
|
Класс точности по ГОСТ 2405-88 |
2,5 | |||
|
Вариация показаний, % |
2,5 | |||
Окончание таблицы 1
|
Наименование характеристики |
Значение характеристики в зависимости от рабочей среды | |||
|
ацетилен |
кислород |
газ (кроме кислорода, пропана и ацетилена) |
пропан | |
|
Пределы дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормального значения, в диапазоне рабочих температур на каждый 1 °С, % |
± 0,06 | |||
Таблица 2 - Основные технические характеристики манометров
|
Наименование характеристики |
Значение характеристики |
|
Г абаритные размеры, мм, не более - диаметр корпуса - ширина корпуса |
50; 63 28; 30 |
|
Масса, г |
от 75 до 150 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +28 |
|
Рабочие условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от -50 до +60 от 84 до 106,7 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100 000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта (в правом верхнем углу) и фотохимическим или иным методом на циферблат манометров.
Комплектность
Комплектность манометров приведена в таблице 3.
Таблица 3 - Комплектность манометров
|
Наименование |
Количество |
|
Манометр показывающий ДМ |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП (регистрационный номер в Федеральном информационном фонде 52189-16);
- преобразователь давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
МИ 2124-90 Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
Техническая документация изготовителя
