Счетчики воды CZ-SJ
| Номер в ГРСИ РФ: | 39180-08 |
|---|---|
| Производитель / заявитель: | Фирма "CONTADORES DE AGUA DE ZARAGOZA, S.A. (CONTAZARA, S.A.)", Испания |
|
39180-08: Описание типа
2013-39180-08.pdf
|
Скачать | 95.4 КБ |
Для измерений объема холодной питьевой воды. Область применения - жилищно-коммунальное хозяйство и водоснабжение предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39180-08 |
| Действует | по 19.12.2018 |
| Наименование | Счетчики воды |
| Модель | CZ-SJ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0d02f9bc-4e8a-79c5-73f7-047af30bd5bc |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2008 |
| Страна-производитель | Испания |
| Примечание | 19.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.12.2018 |
| Номер сертификата | 33435 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1495 п. 12 от 19.12.201312 от 20.11.08 п.99 |
Производитель / Заявитель
Фирма "Contadores De Agua De Zaragoza, S.A. (Contazara, S.A.)", ИСПАНИЯ
Испания
Ctra. Castellon, km5,5 50720 Zaragoza. SPAIN Тел. +34 976 50 06 91 Факс +34 976 50 06 54
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
1765
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1750 (99%) |
| Неуспешных поверок (СИ непригодно) | 15 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
39180-08: Описание типа
2013-39180-08.pdf
|
Скачать | 95.4 КБ |
Описание типа
Назначение
Счетчики воды CZ-SJ (далее - счетчики) предназначены для измерений объема холодной питьевой воды.
Описание
Счетчики состоят из чугунного корпуса с распределителем потока и измерительного устройства. Измерительное устройство состоит из следующих основных элементов: измерительной вставки с расположенной внутри ее турбиной, датчиков сигналов с турбины, электронной платы, батареи питания и жидкокристаллического дисплея. Связь турбины с элементами электронного счетного механизма осуществляется посредством сил магнитоиндукционного взаимодействия.
Скорость вращения турбины пропорциональна расходу воды. Электронный счетный механизм приводит суммируемое количество оборотов турбины в значение объема протекшей воды.
Счетчики предназначены для измерений объема холодной воды при монтаже в горизонтальном положении и имеют встроенную систему состояния прибора (автопроверка).
На дисплее счетчика представляется следующая основная информация:
- суммарный объем, прошедший через счетчик воды;
- состояние батареи;
- сигнал возникновения утечек;
- сигнал неисправности счетчика.
Информация в электронном счетном механизме хранится в цифровом виде, что позволяет использовать различные схемы коммутации для её передачи в различные системы.
Для централизованного снятия показаний счетчики соединяются с блоком сбора информации, который может находиться внутри здания или выведен на наружную часть стены. Передача информации осуществляется по протоколу CZBUS.
Фотографии внешнего вида счетчиков и места нанесения поверительных клейм (наклеек и пломб)

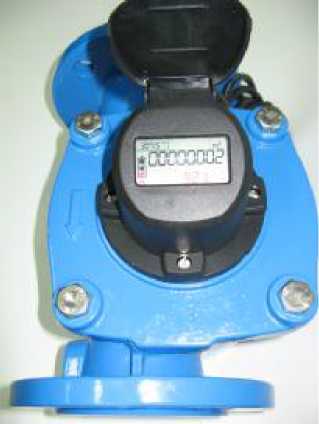

Рисунок 1. Фотографии внешнего вида счетчиков воды CZ-SJ
Пломбы
Пломбы
Рисунок 2.
Места установки пломб (места пломбирования винтов мастикой с оттиском поверительного клейма)
Программное обеспечение
предназначено для обработки измерительной информации от турбинки, индикации результатов измерений на показывающем устройстве (жидкокристаллическом дисплее) объемного расхода и объема воды, проведение диагностики счетчика. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
Для защиты от несанкционированного доступа к ПО счетчиков доступ к ПО счетчиков воды CZ-SJ ограничен пломбами.
Защита ПО счетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Идентификационные данные ПО счетчиков
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер)программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО счетчиков воды CZ-SJ |
ПО счетчиков воды CZ-SJ |
3.21 |
- |
- |
Технические характеристики
Метрологические и технические характеристики счетчиков приведены в таблицах 1 и 2.
Таблица 1
|
Основные параметры |
Ду 50 мм |
Ду 65 мм |
Ду 80 мм |
Ду 100 мм |
|
Номинальный расход, Qn, м3/ч |
25 |
40 |
63 |
100 |
|
Наибольший расход Qmax, м3/ч |
31,25 |
50 |
78,75 |
125 |
|
Переходный расход Qt, л/ч |
160 |
256 |
403,2 |
640 |
|
Наименьший расход Qmin, л/ч |
100 |
160 |
252 |
400 |
|
Порог чувствительности, Qircr,, не более, л/ч |
80 |
128 |
202 |
320 |
|
Наименьшее значение разряда индикатора счетного механизма, л |
0,2 |
0,5 |
0,5 |
1 |
|
Максимальная емкость индикатора счетного механизма, м3 |
9999999,9999 |
9999999,999 | ||
|
Габаритные размеры, не более, мм: | ||||
|
- высота |
214,5 |
230,5 |
233,5 |
248,5 |
|
- длина |
300 |
300 |
350 |
350 |
|
- ширина |
165 |
185 |
200 |
220 |
|
Масса, не более, кг |
13,5 |
16 |
21 |
23 |
Таблица 2
|
Метрологический класс |
С |
|
Пределы допускаемой относительной погрешности при измерении объема в зависимости от расхода Q, %: - при Qmin < Q < Qt - при Qt < Q < Qmax |
± 5 ± 2 |
|
Измеряемая среда |
питьевая вода |
|
Температура воды, °С |
от +0,1 до +30 |
|
Максимальное давление воды, МПа |
1,6 |
|
Потеря давления при номинальном расходе, МПа, не более |
0,1 |
|
Температура окружающего воздуха, °С |
от -25 до +55 |
|
Относительная влажность при 35 °С, не более, % |
98 |
|
Срок службы батареи питания, не менее, лет |
12 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на корпус счетного механизма счетчика гравировкой, на титульный лист паспорта типографским способом.
Комплектность
|
Наименование |
Количество |
Примечание |
|
Счетчик |
1 | |
|
Комплект эксплуатационной документации (руководство по эксплуатации) |
1 комплект |
на партию |
|
Паспорт |
1 | |
|
Инструкция по установке счетчика |
1 |
Поверка
осуществляется в соответствии с МИ 1592-99 «ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки - Установка для поверки счетчиков и преобразователей объема воды типа УПВ, диапазон расходов от 0,03 до 170 м3/ч, относительная погрешность при измерении объема воды не более 0,2 %.
Сведения о методах измерений
приведены в руководстве по эксплуатации счетчиков.
Нормативные документы
1. ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
2. Техническая документация фирмы CONTADORES DE AGUA DE ZARAGOZA S.A. (CONTAZARA), Испания.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
