Блоки размножения сигналов 2000РС
| Номер в ГРСИ РФ: | 39234-19 |
|---|---|
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Блоки размножения сигналов 2000РС (далее по тексту - блоки) предназначены для преобразований входных сигналов силы постоянного тока в унифицированные электрические сигналы силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39234-19 |
| Наименование | Блоки размножения сигналов |
| Модель | 2000РС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 02.07.2024 |
Производитель / Заявитель
ООО "Теплоприбор-Сенсор", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 573 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 559 (98%) |
| Неуспешных поверок (СИ непригодно) | 14 (2%) |
| Актуальность информации | 01.12.2024 |
Поверители
Скачать
| 39234-19: Описание типа СИ | Скачать | 227.3 КБ | |
| 39234-19: Методика поверки | Скачать | 9.7 MБ |
Описание типа
Назначение
Блоки размножения сигналов 2000РС (далее по тексту - блоки) предназначены для преобразований входных сигналов силы постоянного тока в унифицированные электрические сигналы силы постоянного тока.
Описание
Принцип работы блоков основан на аналого-цифровом преобразовании входных сигналов в цифровые сигналы и дальнейшем цифро-аналоговом преобразовании их в унифицированные аналоговые выходные сигналы с использованием гальванической развязки цепей.
Блоки выполнены в пластмассовом корпусе и предназначены для монтажа на DIN-рейку или для установки на стене. На передней панели блоков расположены клеммы для внешних подключений.
Основные функции блоков:
- преобразование входного сигнала в несколько выходных токовых сигналов;
- гальваническое разделение входных цепей от выходных и выходных цепей между собой.
О бщий вид блоков представлен на рисунке 1.
Пломбирование блоков производится путем нанесения на корпус прибора гарантийной наклейки согласно рисунку 2.

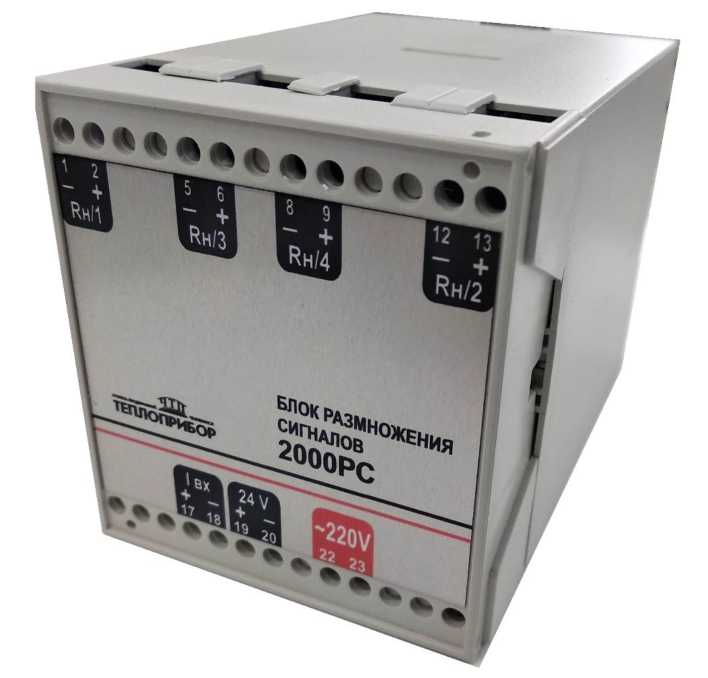

Рисунок 1 - Общий вид блоков размножения сигналов 2000РС

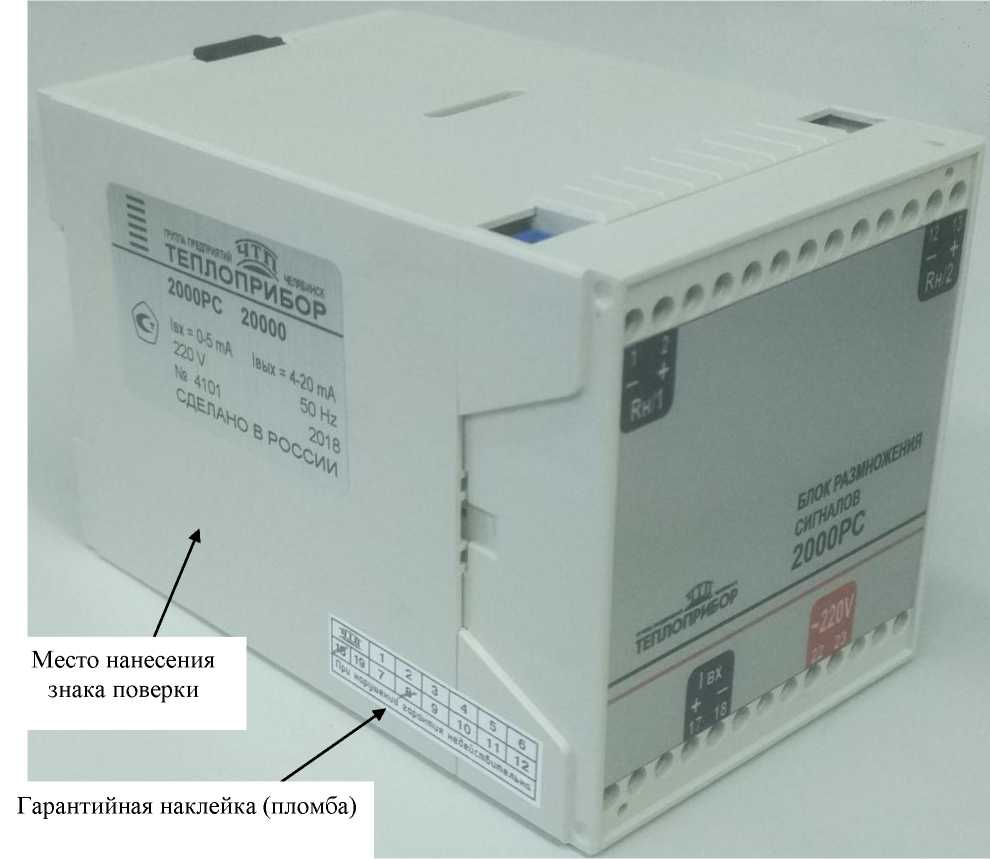

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Блоки являются программируемыми. Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме. После записи рабочей программы (согласно карте заказа) невозможно прочитать или изменить какую-либо ее часть. Программа верхнего уровня отсутствует.
Защита блока от несанкционированного доступа (вскрытия корпуса) и преднамеренного изменения ПО через внутренний интерфейс обеспечивается нанесением гарантийной наклейки на корпус прибора (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Идентификационные данные ПО блоков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО блоков
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Конфигуратор |
|
Идентификационное наименование ПО |
V 1.4 |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 1.0 |
|
Цифровой идентификатор ПО |
Не используется |
Технические характеристики
Метрологические характеристики блоков приведены в таблице 2.
Таблица 2 - Метрологические характеристики блоков
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входного сигнала силы постоянного электрического тока, мА |
от 0 до 5 от 4 до 20 |
|
Диапазоны воспроизведений выходного сигнала силы постоянного электрического тока, мА |
от 0 до 5 от 4 до 20 |
|
Количество выходных каналов преобразования, шт. - для диапазона входных сигналов от 0 до 5 мА - для диапазона входных сигналов от 4 до 20 мА |
2 2 или 4 |
|
Нормирующее значение (D), мА - для диапазона выходных сигналов от 0 до 5 мА - для диапазона выходных сигналов от 4 до 20 мА |
5 16 |
|
Пределы допускаемой основной приведенной погрешности преобразования от D, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды от D на каждые 10 °С, % |
±0,1 |
Таблица 3 - Основные технические характеристики блоков
|
Наименование характеристики |
Значение |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
Рабочие условия: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +50 от 30 до 80 от 86,0 до 106,7 |
|
Температура транспортирования, °С |
от -50 до +50 |
|
Мощность, потребляемая блоками, В •А, не более |
5,0 |
|
Сопротивление нагрузки, Ом, не более - для диапазона выходных сигналов от 0 до 5 мА - для диапазона выходных сигналов от 4 до 20 мА |
2000 500 |
|
Входное сопротивление блоков, Ом, не более |
50 |
|
Параметры встроенного источника питания: - напряжение постоянного электрического тока (при номинальной нагрузке 20 мА), В |
24,0±2,4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220^ 50±1 |
|
Г абаритные размеры блоков, мм, не более - высота - ширина - длина |
78,0 72,0 111,5 |
|
Масса блоков, кг, не более |
0,6 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на табличку, расположенную на корпусе прибора и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок размножения сигналов |
2000РС |
1 (в заказной комплектации) |
|
Руководство по эксплуатации |
2.087.17 РЭ |
1 |
|
Паспорт |
2.087.017 ПС |
1 |
Поверка
осуществляется по разделу 10 «Методы и средства поверки» документа 2.087.017 РЭ «Блоки размножения сигналов 2000РС. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» 21.01.2019 г.
Основные средства поверки:
- вольтметр цифровой Щ31, регистрационный номер в Федеральном информационном фонде (Госреестр) № 6027-01;
- магазин сопротивлений МСР-63, Госреестр № 2042-65;
- катушка электрического сопротивления Р331, Госреестр № 1162-58.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус блока в соответствии с рисунком 2 и (или) в паспорт и (или) свидетельство о поверке блока.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 311-00226253.096-2001 Блоки размножения сигналов 2000РС. Технические условия
