Преобразователи измерительные ПТЗ
| Номер в ГРСИ РФ: | 39244-08 |
|---|---|
| Производитель / заявитель: | ООО "Констэл", г.Москва |
|
39244-08: Описание типа
2024-39244-08.pdf
|
Скачать | 278 КБ |
Для бесконтактного измерительного преобразования переменного тока сетевой частоты в шести силовых проводах в низковольтный сигнал напряжения, применяются в устройствах автоматики и контроля состояния трехфазных электрических двигателей переменного тока (электродвигателей привода анодной рамы).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39244-08 |
| Действует | по 07.11.2029 |
| Наименование | Преобразователи измерительные |
| Модель | ПТЗ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d1943879-2a1b-63dd-fb67-7d95faea3d85 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ООО |
| Класс СИ | 34.01.05 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 27.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.12.2018 |
| Номер сертификата | 33537 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1532 п. 35 от 27.12.201312 от 20.11.08 п.170 |
Производитель / Заявитель
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), г. Москва
Россия
101000, ул.Старосадский пер., 8, тел./факс 924-51-66, E-mail: root@constel.ru
Поверка
| Методика поверки / информация о поверке | раздел 6 "Методика поверки" КН.120600.000ПС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
39244-08: Описание типа
2024-39244-08.pdf
|
Скачать | 278 КБ |
Описание типа
Назначение
Преобразователи измерительные ПТЗ (далее - преобразователи) предназначены для бесконтактного преобразования переменного тока промышленной частоты в напряжение постоянного тока.
Описание
Преобразователи являются устройствами, которые воспринимают входные аналоговые сигналы, преобразовывают их и генерируют соответствующие им выходные сигналы, пригодные для использования в устройствах автоматики и контроля состояния трехфазных электрических двигателей переменного тока (электродвигателей привода анодной рамы).
Преобразователи преобразуют различные значения первичного тока на две трехфазные нагрузки (2 группы по 3 фазы). В преобразователи может быть установлен мультиплексор для переключения групп.
Выходные напряжения преобразователей пропорциональны средневыпрямленным значениям тока по каждой фазе и лежат в диапазоне от 0 до 10 В.
Основные узлы преобразователей: датчики тока, усилительно-преобразовательный блок, блок питания.

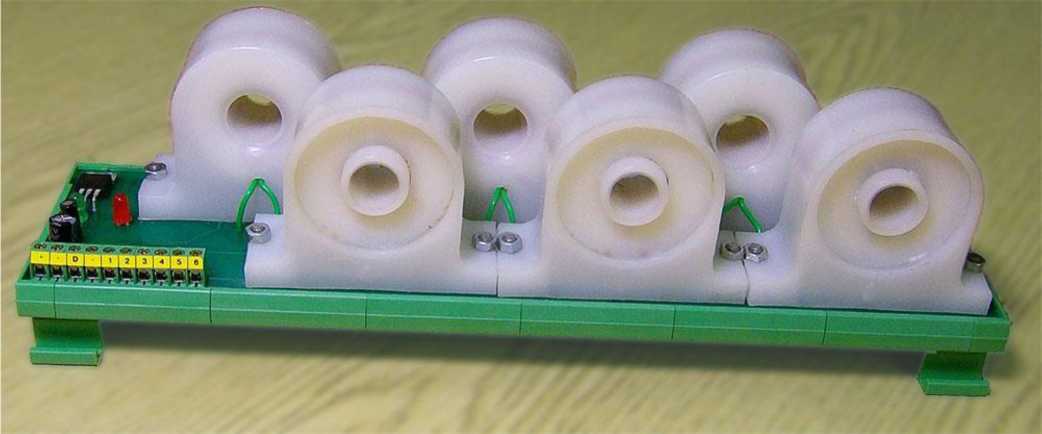

Конструктивно преобразователи выполнены в виде платы, размещенной в полузакрытой коробке, монтируемой на DIN рейку и предназначены для размещения в электротехнических шкафах. Силовые провода пропускаются в отверстия датчиков, выполненных из диэлектрического материала. Подключение внешних устройств осуществляется через клеммные соединители «под винт».
Преобразователи выпускаются с двумя диапазонами входного тока 100 и 200 А.
Рекомендуемое положение корпуса преобразователей в пространстве -вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство приводит к выходу приборов из строя.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики преобразователей ПТЗ
|
Характеристика |
Значение |
|
Диапазон входного сигнала силы переменного тока частотой 50 Гц, А модификация ПТ3-100 модификация ПТ3-200 |
0 - 100 0 - 200 |
|
Диапазон изменения выходного сигнала напряжения постоянного тока, В |
0 - 10 |
|
Время усреднения, мс |
50 ± 10 |
|
Пределы допускаемой приведенной погрешности преобразования1) в диапазоне рабочих температур (от минус 10 до плюс 50 °С), % |
± 2 |
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин для проверки электрической прочности изоляции, кВ |
1,5 |
|
Сопротивление нагрузки, Ом, не менее |
2000 |
|
Напряжение питания постоянного тока, В |
23 - 30 |
|
Габаритные размеры, мм с датчиками ТТ с датчиками ACST |
360x78x75 245x78x75 |
|
Масса, кг |
1,0 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 25 до + 702) до 90 |
|
Условия транспортирования и хранения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 40 до + 70 до 95 |
Примечание: 1) - за нормирующее значение принимается верхний предел диапазона входного
сигнала.
2) - в этом диапазоне температур преобразователь сохраняет
работоспособность, но погрешность нормируется в диапазоне от минус 10 до плюс 50 °С.
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
В комплект поставки входят: преобразователь измерительный ПТЗ; паспорт и руководство по эксплуатации и КН.120600.000ПС.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте и руководстве по эксплуатации КН.120600.000ПС.
Нормативные документы
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия;
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1-106 Гц;
Техническая документация ООО «КОНСТЭЛ», г. Москва.
