Комплексы телемеханические информационно-управляющие Распределенные ТелеСистемы

Назначение

Комплексы телемеханические информационно-управляющие «Распределенные ТелеСистемы» (далее ИУТК «РТС») предназначены для измерения, вычисления, регистрации и обработки выходных электрических сигналов напряжения и силы постоянного и переменного тока от датчиков (преобразователей) температуры, давления, потенциала и других, их преобразования в цифровой код, соответствующий измеряемому физическому параметру датчика, а также мониторинга и управления технологическими процессами, защиты и диагностики технологического оборудования.

Описание

ИУТК «РТС» проектно-компонуемые изделия, осуществляющие:

- функцию сбора дискретной и аналоговой информации от первичных датчиков контролируемых объектов и её обработку по заданному алгоритму (фильтрация от помех, усреднение значений, суммирование и т.д);

- ввод (формирование) команд ТУп с помощью органов управления, размещаемых на щите коллективного пользования, или с помощью АРМ;

- приём, передачу, обработку, отображение и ретрансляцию известительной , измерительной и управляющей информации. При ретрансляции устройства ИУТК «РТС» должны выполнять функции коммутаторов пакетов данных;

- сигнализацию посредством звуковой, световой сигнализации и сообщениями на мониторе оператора и ЦДПУ о выходе контролируемых параметров за уставки, об обнаружении неисправностей оборудования;

- диагностику основных неисправностей, присущих данному типу оборудования, согласно заложенным алгоритмам;

- формирование выходных дискретных сигналов на отключение оборудования в случае возникновения внештатной или аварийной ситуации по результатам диагностики, определяются индивидуальным заказом;

- возможность санкционированного изменения значений уставок обслуживающим персоналом, а также защиту данных и рабочих программ от несанкционированного изменения.

ИУТК «РТС» обеспечивает сбор, предварительную обработку, передачу по каналам связи, приём, окончательную обработку, отображение и ретрансляцию информации различных видов, а также формирование и передачу управляющих команд.

ИУТК «РТС» может передавать сигналы на местных, внутризоновых и магистральных сетях, территориальных сетях связи, сетях связи специального назначения.

ИУТК «РТС» может быть использован как информационная часть в автоматизированных системах диспетчерского управления, системах автоматического регулирования частоты и активной мощности энергосистем, автоматизированных системах контроля и учёта электроэнергии, автоматизированных системах сбора аварийной информации, автоматизированных системах аварийной защиты и системах оповещения.

Предусмотрена возможность как автономной эксплуатации комплексов совместно с датчиками физических параметров, так и в составе АСУ ТП предприятий . Интерфейс и протокол сопряжения с АСУ ТП и другими внешними системами, включая организацию системы единого времени, определяются техническими требованиями договора на поставку.

ИУТК «РТС» конструктивно выполнены из нескольких отдельных элементов и определяются требованиями заказчика: управляющие устройства, канальные устройства, периферийные модули, вспомогательные устройства, табло и щиты коллективного пользования, блоки питания, интеллектуальные ячейки, корпуса.

ИУТК «РТС» строятся по магистрально-модульному принципу. Типы используемых магистралей - последовательная шина I2C, RS-485, CAN.

Программное обеспечение

ИУТК «РТС» имеют встроенное и внешнее программное обеспечение.

Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.

Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные программного обеспечения ИУТК «РТС» приведены в таблице 1.

Уровень защиты от непреднамеренных и преднамеренных изменений - «А» по МИ 32862010.

Таблица 1 - Идентификационные данные программного обеспечения модулей

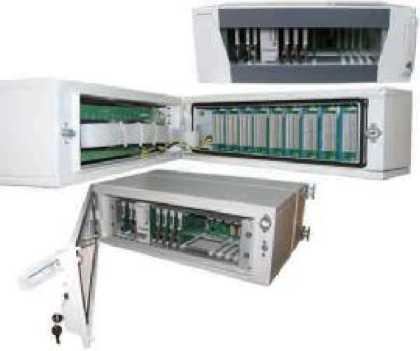

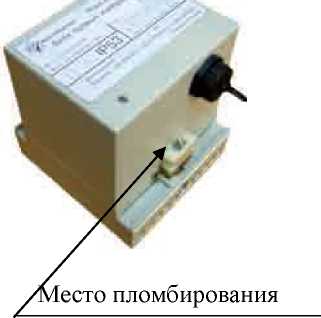

Рисунок 1 - Внешний вид ИУТК «РТС»

Технические характеристики

ИУТК «РТС» обеспечивает прием данных от вторичных и первичных измерительных преобразователей с нормированными сигналами постоянного и переменного (частотой 50 ±0,5 Гц) тока с помощью модуля телеизмерений текущих (ТИТ32):

от 0 до 5 (20) мА;

от 4 до 20 мА;

от минус 5 (20) - 0 - 5 (20) мА.

Пределы основной приведенной погрешности аналого-цифрового преобразования ±0,1%.

Дополнительная погрешность от влияния температуры окружающей среды относительно нормальной температуры 20 °С в интервале от 10 до 35 °С не должна превышать 0,25 от величины основной погрешности.

В интервале от минус 40 до 10 °С и от 35до 55 °С дополнительная погрешность не должна превышать 0,5 от величины основной погрешности при изменении температуры на каждые 10 °С.

Дополнительная погрешность от изменения питающего напряжения в пределах рабочего диа-

пазона значений не должна превышать 0,5 основной приведенной погрешности.

Время подачи на объект команды включения или отключения должно задаваться в пределах от 0,1 до 40 с дискретностью 1 (одна) секунда.

Рабочие условия применения:

- атмосферное давление                                       от 84 до 106,7 кПа

Напряжение питания: от сети переменного тока напряжением 220+33-44В, частотой 47,5 (57)

Конструктивное исполнение: в шкафах для крейтов и выносные модули. Габаритные размеры, мм:

Условия транспортирования:

Знак утверждения типа

наносится на шкаф ИУТК «РТС» методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Поверка

осуществляется в соответствии с документом МИ 2539-99 «Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки: калибратор многофункциональный MC5-R (Госреестр № 18624-99) Пределы допускаемой погрешности воспроизведения силы и напряжения постоянного тока ±0,02% от показаний плюс 1,5 мкА/0,1 мВ.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации РГУА 424000.001РЭ-01 «Комплексы телемеханические информационно-управляющие «Распределенные ТелеСистемы». Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ Р МЭК 870-1-1-93 «Устройства и системы телемеханики. Часть 1. Основные положения. Раздел 1. Общие принципы»; РГУА 424000.001ТУ-01 «Информационно-управляющий комплекс телемеханический «Распределенные ТелеСистемы»

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
