Трансформаторы напряжения НКГ

Назначение

Трансформаторы напряжения НКГ (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерительной техники, устройствам защиты и управления.

Описание

Трансформаторы являются опорными газонаполненными изделиями, которые состоят из двух блоков. Верхний блок трансформаторов устанавливается на фланец нижнего блока и имеет механическое и электрическое соединение. Количество вторичных обмоток - две или три.

Модификации трансформаторов отличаются номинальным напряжением, количеством вторичных обмоток, классами точности и категорией степени загрязненности внешней изоляции.

Структура условного обозначения трансформаторов:

н К г - х х х У1

।----------------- Климатическое исполнение и категория

размещения по ГОСТ 15150-69

Конструктивное исполнение

Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89

Класс напряжения первичной обмотки, кВ

С газовой изоляцией

Электромагнитный каскадный

Трансформатор напряжения

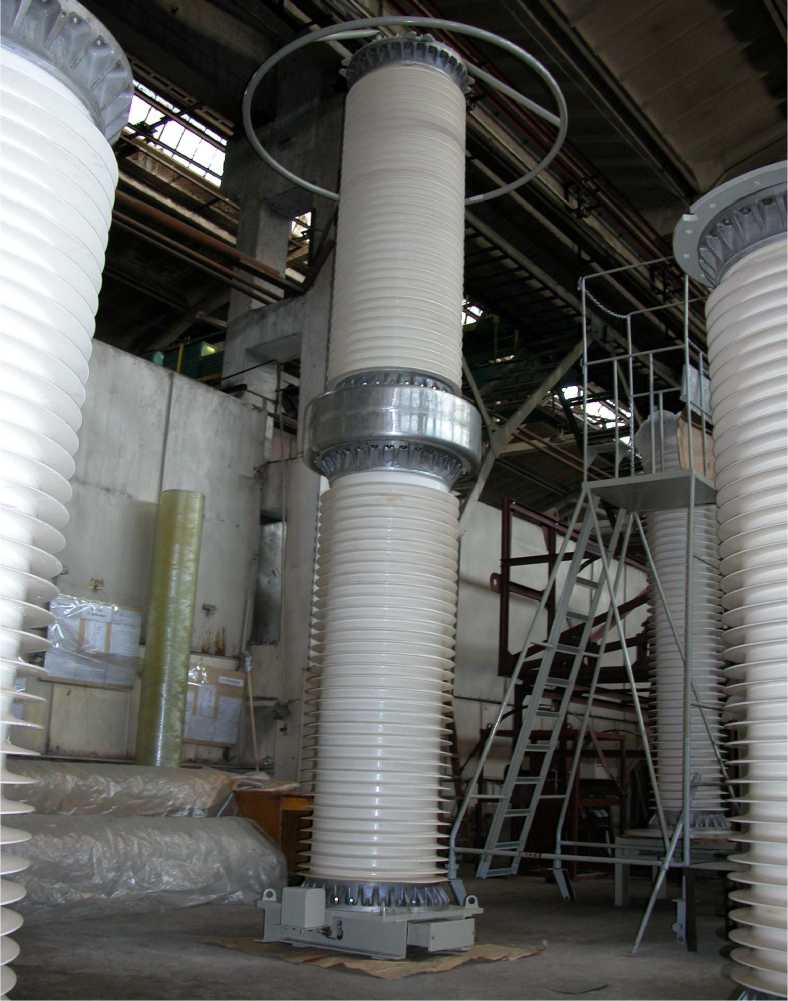

Фотография трансформатора показана на рисунке 1.

Рис.1

Технические характеристики

Номинальное напряжение первичной обмотки............... 330 V3 кВ или 500/V3 кВ;

Номинальное напряжение вторичных обмоток............... 100; 100А/3 В;

Частота.................................................................50 Гц или 60 Гц;

Классы точности.....................................0,2; 0,5; 1,0; 3,0; 3Р по ГОСТ 1983-2001;

Номинальная нагрузка вторичных обмоток для классов точности: 0,2......... 50 В^А;

0,5 - от 200 до 300 В-А; 1,0 - от 400 до 600 В-А; 3,0 и 3Р - 1200 В-А;

Габаритные размеры, не более: 4300 мм; 1027 мм; 959 мм (для модификации на 330 -х/3 кВ) и 5642 мм; 1077 мм; 984 мм (для модификации на 500 V3 кВ);

Масса, не более: 1770 кг (для модификации на 330-43 кВ) и 2300 кг (для модификации на 500 V3) кВ;

Средняя наработка до отказа, не менее..............................4406 ч.

Диапазон рабочих температур..........................................от минус 45 до 50 °С

Диапазон температур транспортирования и хранения.............от минус 50 до 50 °С

Средний срок службы, не менее......................................30 лет.

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на трансформаторы и типографским способом на паспорта трансформаторов.

Комплектность

Комплект поставки трансформаторов составляет:

- блоки трансформаторов напряжения НКГ - 2 шт. (модификация - в соответствии с заказом);

- комплект монтажных частей - 1 компл.;

- комплект запасных частей - 1 компл.;

- монтажный чертеж - 1 экз.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз.

Поверка

осуществляется по ГОСТ 8.216-88 „ГСИ. Трансформаторы напряжения. Методика поверки“.

Основной рабочий эталон, необходимый для поверки после ремонта и в эксплуатации -трансформатор напряжения НКФ-500-78 У1 по ГОСТ 1983-2001.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия“.

ТУ У 31.1-05755559-012:2007 „Трансформаторы напряжения НКГ. Технические условия“.

Рекомендации к применению

- выполнение государственных учётных операций (п.8 ч.3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
