Трансформаторы напряжения НКФА
| Номер в ГРСИ РФ: | 39263-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Для масштабного преобразования электрического напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в сетях переменного тока во всех отраслях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39263-11 |
| Действует | по 29.04.2016 |
| Наименование | Трансформаторы напряжения |
| Модель | НКФА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6821b21e-eb3b-33c4-7b1e-eabebcbb82b0 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Украина |
| Примечание | Взамен № 39263-08 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 29.04.2016 |
| Номер сертификата | 42537 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2016 от 29.04.11 п.10 |
Производитель / Заявитель
ОАО "Запорожский завод высоковольтной аппаратуры", УКРАИНА, г.Запорожье
Украина
69069, Днепропетровское шоссе, 13, факс (0612) 52-30-34, 52-11-36, Тел/факс (0612)-523488 www.zva.zp.ua, E-mail: office@zva.zp.ua
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
39263-11: Описание типа
2011-39263-11.pdf
|
Скачать | 244.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НКФА (далее по тексту - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления.
Описание
Трансформаторы представляют собой конструкцию однофазного четырёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками, первичная обмотка предназначена для включения на фазное напряжение.
Модификации трансформаторов отличаются классом точности, номинальным напряжением вторичных обмоток, длиной пути утечки, климатическим исполнением и назначением для внутренних поставок или поставок на экспорт.
Структура условного обозначения трансформаторов:
Н К Ф А - Х Х ХХ Г
----------------Конструктивное исполнение (герметичный)
Климатическое исполнение и категория размещения по ГОСТ 15150-69
----------------------- Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
Класс напряжения первичной обмотки, кВ
--------------------------- Антирезонансный
------------------------------ С фарфоровой покрышкой
------------------------------------ Электромагнитный каскадный
Трансформатор напряжения

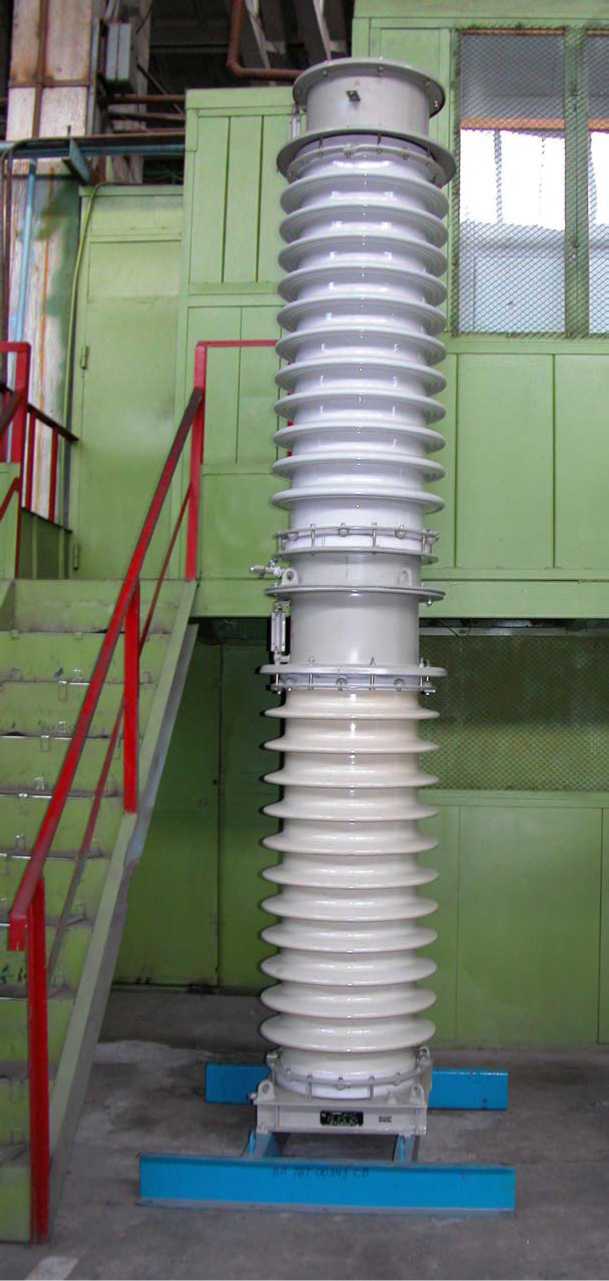

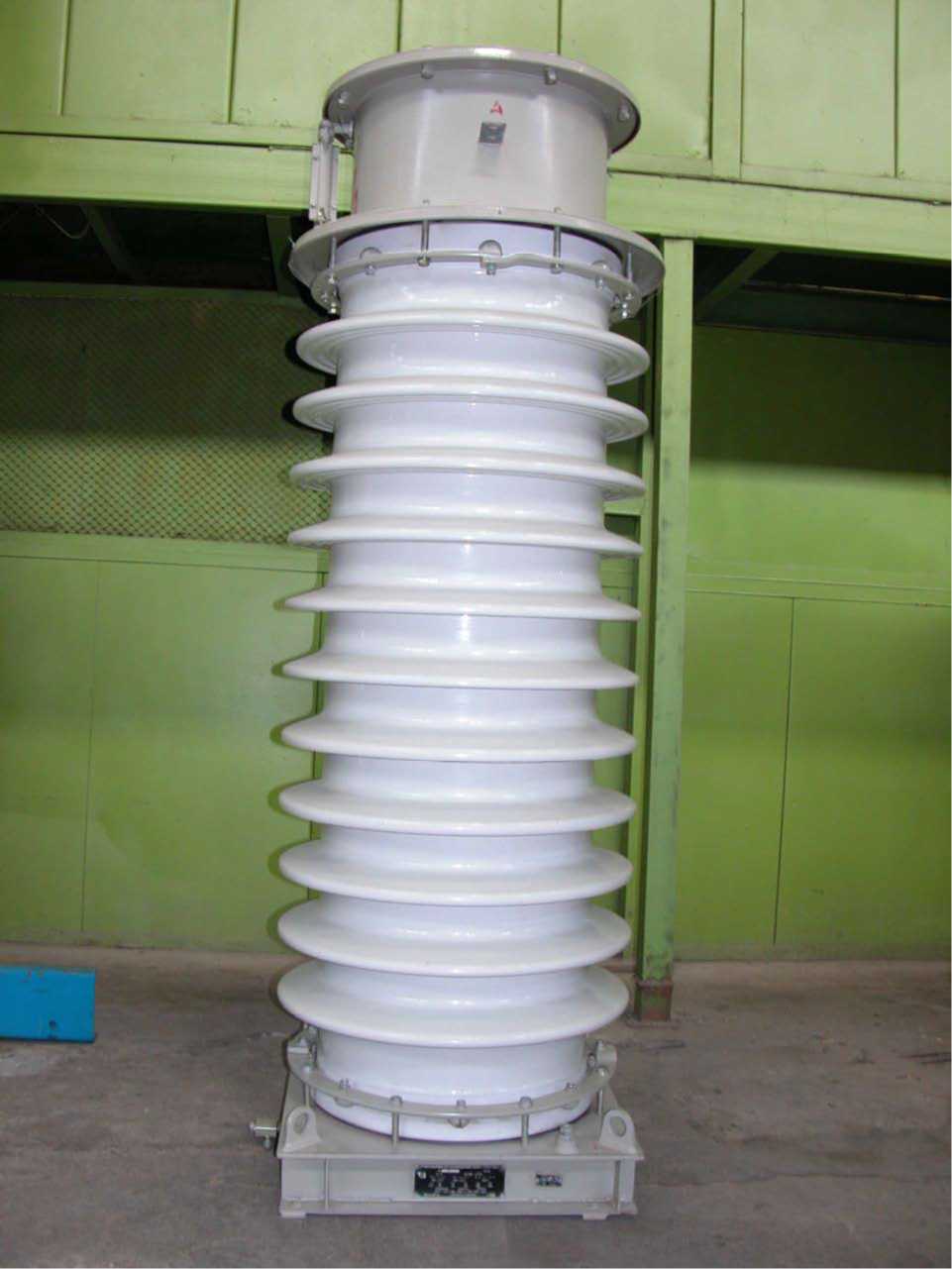

Фотографии трансформаторов приведены на рисунках 1 и 2.
Технические характеристики
Номинальное напряжение первичной обмотки........................ 110 000/л/3 , или
150 ООО/л/З , или 220 000/д/3, или 330 000/д/3, или 500 ООО/д/З В.
Номинальное напряжение вторичных обмоток.................... 100 В; 100/л/3 В.
Номинальная частота....................................................50 Гц или 60 Гц.
Классы точности по ГОСТ 1983-2001................................ 0,2; 0,5; 1,0; 3,0; 3Р.
Номинальная нагрузка вторичных обмоток............в соответствии с условиями контракта.
Масса, не более................................................ 900; 1560; 1760; 1820 или 2700 кг.
Габаритные размеры, не более......................................... 6475; 2050; 2050 мм;
Диапазон рабочих температур: для исполнения УХЛ1..............от минус 60 до 40 °С
для исполнения Т1...................от минус 10 до 50 °С
Диапазон температур транспортирования и хранения:
для исполнения УХЛ1..............от минус 60 до 50 °С
для исполнения Т1...................от минус 10 до 60 °С
Средняя наработка до отказа, не менее...............................8,7 х 106 ч.
Средний срок службы, не менее.......................................30 лет.
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на трансформаторы и типографским способом на паспорта трансформаторов. .
Комплектность
В комплект поставки входят:
- трансформатор напряжения НКФА - 1 шт. (модификация в соответствии с заказом);
- комплект запасных частей (в соответствии с заказом);
- описание эксплуатационных документов - 1 экз;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 “ГСИ. Трансформаторы напряжения. Методика поверки”.
Рабочие эталоны, необходимые для поверки после ремонта и в эксплуатации:
- трансформатор напряжения НКФ-500-78 У1 по ГОСТ 1983-2001;
- аппарат К 535 по ТУ 25-0414.0173-85;
- магазин проводимости Р 5054 по ТУ 25-04.2479-75-И.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия;
ТУ У 31.1-05755559-011:2007 „Трансформаторы напряжения НКФА. Технические условия“.
Рекомендации к применению
- выполнение государственных учётных операций (п.8 ч.З ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
